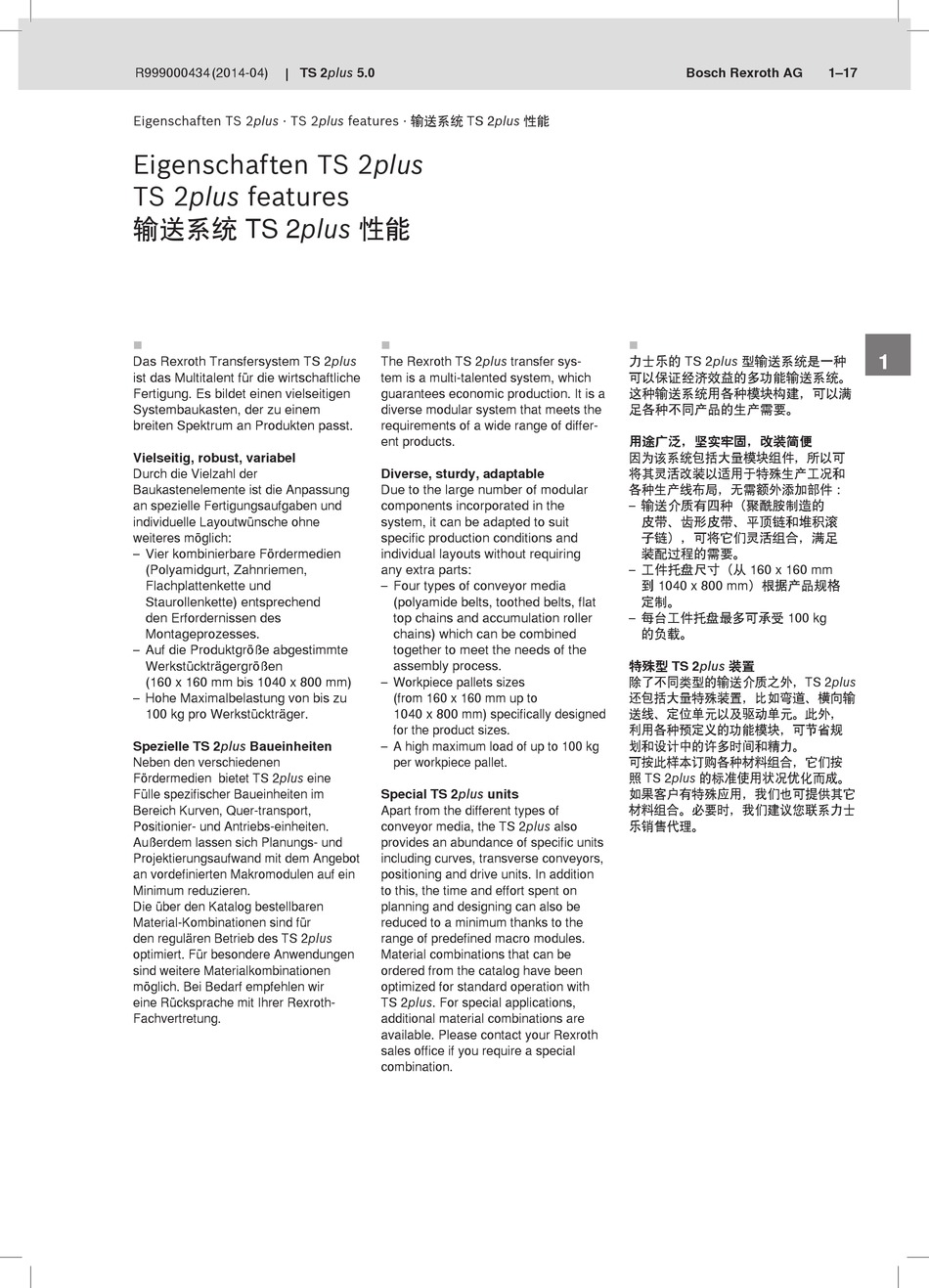

R999000434 (2014-04) TS 2plus 5.0
Eigenschaften TS 2plus · TS 2plus features · 输送系统 TS 2plus 性能
Eigenschaften TS 2plus
TS 2plus features
输送系统 TS 2plus 性能

Das Rexroth Transfersystem TS 2plus
ist das Multitalent für die wirtschaftliche
Fertigung. Es bildet einen vielseitigen
Systembaukasten, der zu einem
breiten Spektrum an Produkten passt.
Vielseitig, robust, variabel
Durch die Vielzahl der
Baukastenelemente ist die Anpassung
an spezielle Fertigungsaufgaben und
individuelle Layoutwünsche ohne
weiteres möglich:
– Vier kombinierbare Fördermedien
(Polyamidgurt, Zahnriemen,
Flachplattenkette und
Staurollenkette) entsprechend
den Erfordernissen des
Montageprozesses.
– Auf die Produktgröße abgestimmte
Werkstückträgergrößen
(160 x 160 mm bis 1040 x 800 mm)
– Hohe Maximalbelastung von bis zu
100 kg pro Werkstückträger.
Spezielle TS 2plus Baueinheiten
Neben den verschiedenen
Fördermedien bietet TS 2plus eine
Fülle spezifischer Baueinheiten im
Bereich Kurven, Quer-transport,
Positionier- und Antriebs-einheiten.
Außerdem lassen sich Planungs- und
Projektierungsaufwand mit dem Angebot
an vordefinierten Makromodulen auf ein
Minimum reduzieren.
Die über den Katalog bestellbaren
Material-Kombinationen sind für
den regulären Betrieb des TS 2plus
optimiert. Für besondere Anwendungen
sind weitere Materialkombinationen
möglich. Bei Bedarf empfehlen wir
eine Rücksprache mit Ihrer Rexroth-
Fachvertretung.

The Rexroth TS 2plus transfer sys-
tem is a multi-talented system, which
guarantees economic production. It is a
diverse modular system that meets the
requirements of a wide range of differ-
ent products.
Diverse, sturdy, adaptable
Due to the large number of modular
components incorporated in the
system, it can be adapted to suit
specific production conditions and
individual layouts without requiring
any extra parts:
– Four types of conveyor media
(polyamide belts, toothed belts, flat
top chains and accumulation roller
chains) which can be combined
together to meet the needs of the
assembly process.
– Workpiece pallets sizes
(from 160 x 160 mm up to
1040 x 800 mm) specifically designed
for the product sizes.
– A high maximum load of up to 100 kg
per workpiece pallet.
Special TS 2plus units
Apart from the different types of
conveyor media, the TS 2plus also
provides an abundance of specific units
including curves, transverse conveyors,
positioning and drive units. In addition
to this, the time and effort spent on
planning and designing can also be
reduced to a minimum thanks to the
range of predefined macro modules.
Material combinations that can be
ordered from the catalog have been
optimized for standard operation with
TS 2plus. For special applications,
additional material combinations are
available. Please contact your Rexroth
sales office if you require a special
combination.
Bosch Rexroth AG

力士乐的 TS 2plus 型输送系统是一种
可以保证经济效益的多功能输送系统。
这种输送系统用各种模块构建，可以满
足各种不同产品的生产需要。
用途广泛，坚实牢固，改装简便
因为该系统包括大量模块组件，所以可
将其灵活改装以适用于特殊生产工况和
各种生产线布局，无需额外添加部件：
– 输送介质有四种（聚酰胺制造的
皮带、齿形皮带、平顶链和堆积滚
子链），可将它们灵活组合，满足
装配过程的需要。
– 工件托盘尺寸（从 160 x 160 mm
到 1040 x 800 mm）根据产品规格
定制。
– 每台工件托盘最多可承受 100 kg
的负载。
特殊型 TS 2plus 装置
除了不同类型的输送介质之外，TS 2plus
还包括大量特殊装置，比如弯道、横向输
送线、定位单元以及驱动单元。此外，
利用各种预定义的功能模块，可节省规
划和设计中的许多时间和精力。
可按此样本订购各种材料组合，它们按
照 TS 2plus 的标准使用状况优化而成。
如果客户有特殊应用，我们也可提供其它
材料组合。必要时，我们建议您联系力士
乐销售代理。
