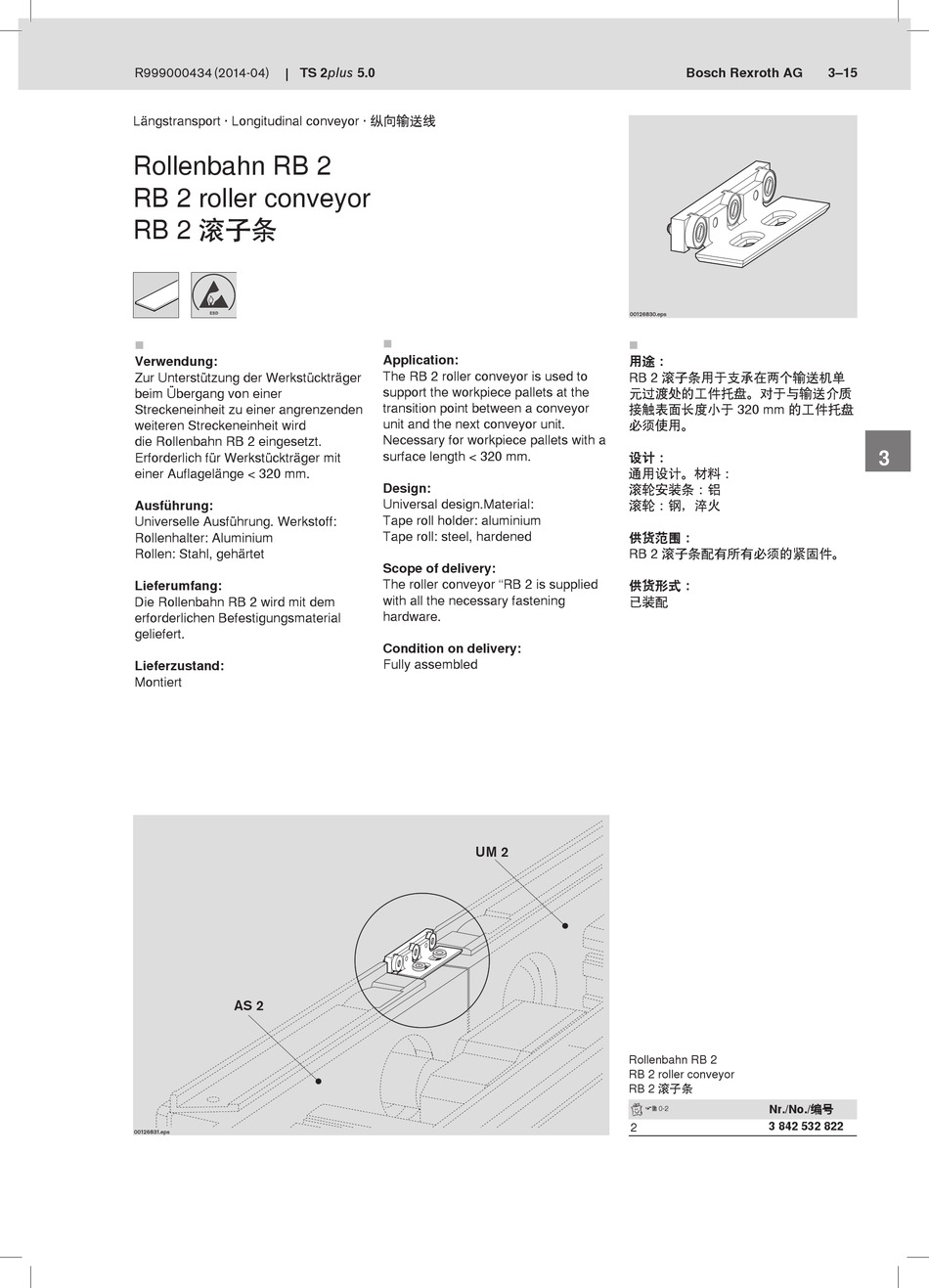

Bosch REXROTH TS 2plus Handbuch Seite 63

TS 2plus 5.0
R999000434 (2014-04)
Längstransport · Longitudinal conveyor · 纵向输送线
Rollenbahn RB 2
RB 2 roller conveyor
RB 2 滚子条

Verwendung:
Zur Unterstützung der Werkstückträger
beim Übergang von einer
Streckeneinheit zu einer angrenzenden
weiteren Streckeneinheit wird
die Rollenbahn RB 2 eingesetzt.
Erforderlich für Werkstückträger mit
einer Auflagelänge < 320 mm.
Ausführung:
Universelle Ausführung. Werkstoff:
Rollenhalter: Aluminium
Rollen: Stahl, gehärtet
Lieferumfang:
Die Rollenbahn RB 2 wird mit dem
erforderlichen Befestigungsmaterial
geliefert.
Lieferzustand:
Montiert
AS 2
00126831.eps

Application:
The RB 2 roller conveyor is used to
support the workpiece pallets at the
transition point between a conveyor
unit and the next conveyor unit.
Necessary for workpiece pallets with a
surface length < 320 mm.
Design:
Universal design.Material:
Tape roll holder: aluminium
Tape roll: steel, hardened
Scope of delivery:
The roller conveyor "RB 2 is supplied
with all the necessary fastening
hardware.
Condition on delivery:
Fully assembled
UM 2
Bosch Rexroth AG
00126830.eps

用途：
RB 2 滚子条用于支承在两个输送机单
元过渡处的工件托盘。对于与输送介质
接触表面长度小于 320 mm 的工件托盘
必须使用。
设计：
通用设计。材料：
滚轮安装条：铝
滚轮：钢，淬火
供货范围：
RB 2 滚子条配有所有必须的紧固件。
供货形式：
已装配
Rollenbahn RB 2
RB 2 roller conveyor
RB 2 滚子条
Nr./No./编号
 0-2
3 842 532 822
2
3–15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
