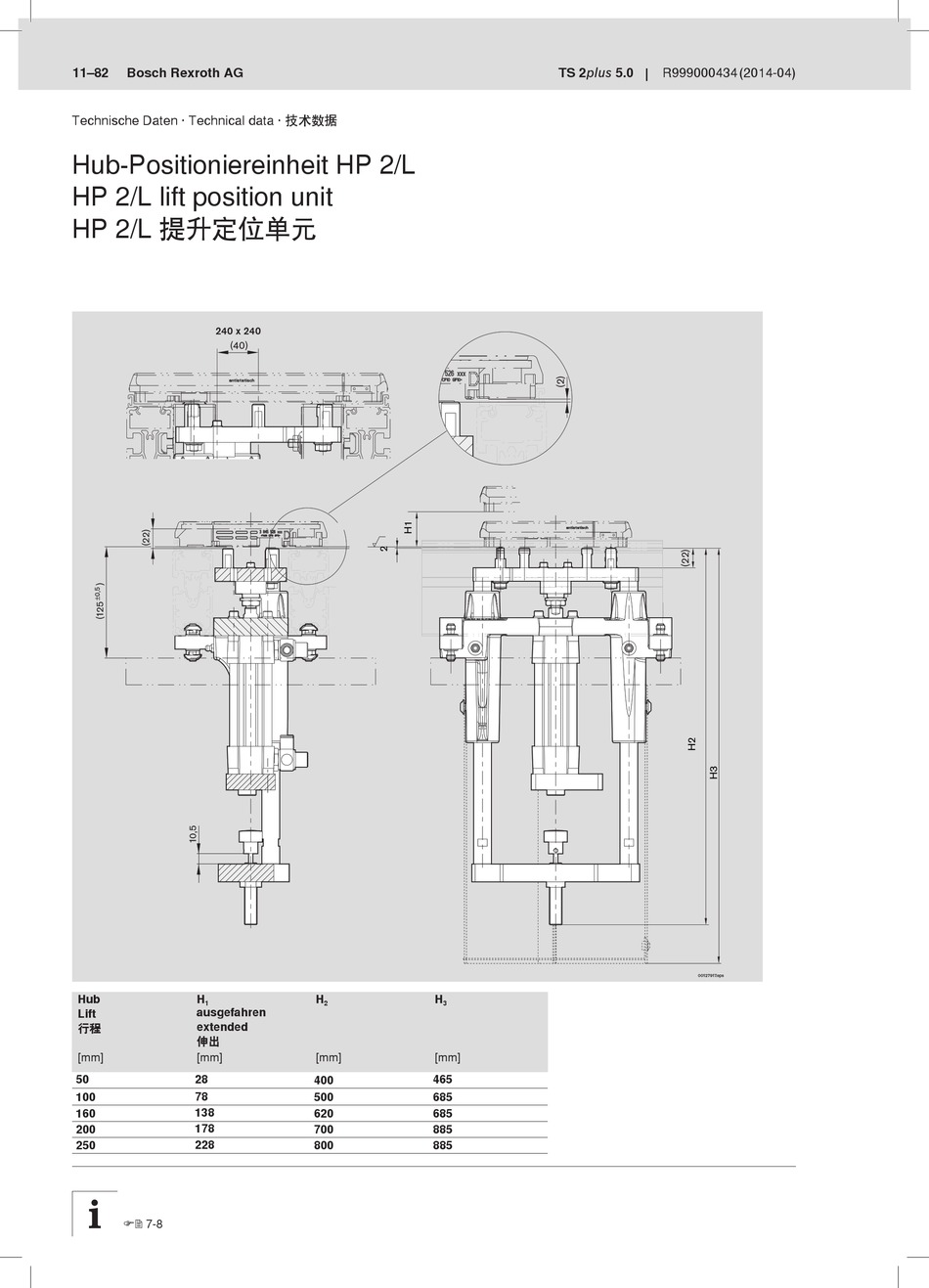

Hub-Positioniereinheit HP 2/L
HP 2/L lift position unit
HP 2/L 提升定位单元
240 x 240
(40)
Hub H
1
ausgefahren
Lift
extended
行程
伸出
[mm] [mm]
50 28
78
100
160 138
178
200
250 228
 7-8
H H
2 3
[mm] [mm]
465
400
500 685
620 685
700 885
800 885
