Technische Daten · Technical data · 技术数据

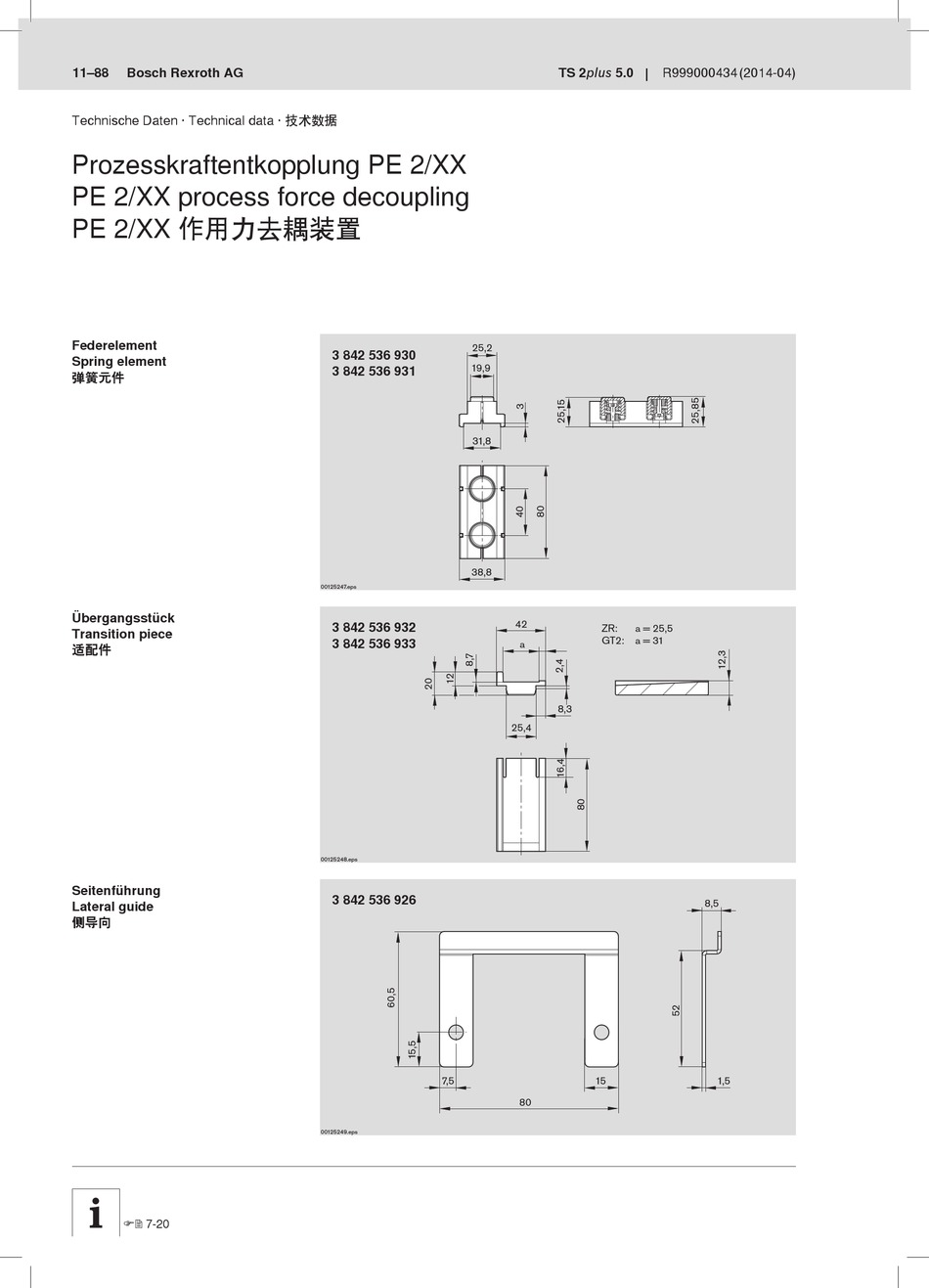

Prozesskraftentkopplung PE 2/XX
PE 2/XX process force decoupling
PE 2/XX 作用力去耦装置
Federelement
Spring element
弹簧元件
Übergangsstück
Transition piece
适配件
Seitenführung
Lateral guide
侧导向
 7-20
25,2
3 842 536 930
3 842 536 931
19,9
31,8
38,8
00125247.eps
3 842 536 932
3 842 536 933
00125248.eps
3 842 536 926
7,5
00125249.eps
TS 2plus 5.0 R999000434 (2014-04)
42
ZR: a = 25,5
GT2: a = 31
a
8,3
25,4
15
80
8,5
1,5
