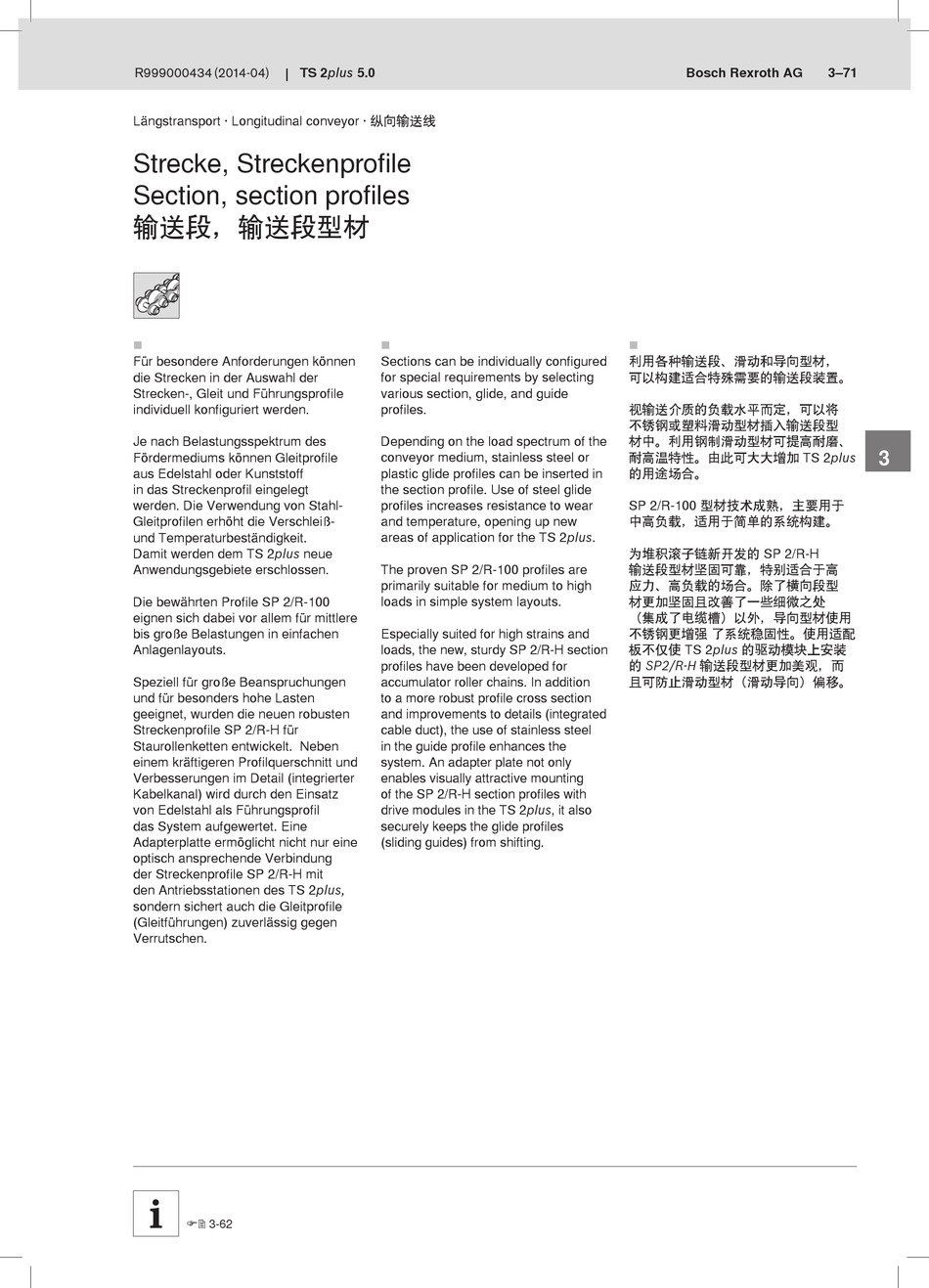

TS 2plus 5.0
R999000434 (2014-04)
Längstransport · Longitudinal conveyor · 纵向输送线
Strecke, Streckenprofile
Section, section profiles
输送段，输送段型材

Für besondere Anforderungen können
die Strecken in der Auswahl der
Strecken-, Gleit und Führungsprofile
individuell konfiguriert werden.
Je nach Belastungsspektrum des
Fördermediums können Gleitprofile
aus Edelstahl oder Kunststoff
in das Streckenprofil eingelegt
werden. Die Verwendung von Stahl-
Gleitprofilen erhöht die Verschleiß-
und Temperaturbeständigkeit.
Damit werden dem TS 2plus neue
Anwendungsgebiete erschlossen.
Die bewährten Profile SP 2/R-100
eignen sich dabei vor allem für mittlere
bis große Belastungen in einfachen
Anlagenlayouts.
Speziell für große Beanspruchungen
und für besonders hohe Lasten
geeignet, wurden die neuen robusten
Streckenprofile SP 2/R-H für
Staurollenketten entwickelt. Neben
einem kräftigeren Profilquerschnitt und
Verbesserungen im Detail (integrierter
Kabelkanal) wird durch den Einsatz
von Edelstahl als Führungsprofil
das System aufgewertet. Eine
Adapterplatte ermöglicht nicht nur eine
optisch ansprechende Verbindung
der Streckenprofile SP 2/R-H mit
den Antriebsstationen des TS 2plus,
sondern sichert auch die Gleitprofile
(Gleitführungen) zuverlässig gegen
Verrutschen.
 3-62

Sections can be individually configured
for special requirements by selecting
various section, glide, and guide
profiles.
Depending on the load spectrum of the
conveyor medium, stainless steel or
plastic glide profiles can be inserted in
the section profile. Use of steel glide
profiles increases resistance to wear
and temperature, opening up new
areas of application for the TS 2plus.
The proven SP 2/R-100 profiles are
primarily suitable for medium to high
loads in simple system layouts.
Especially suited for high strains and
loads, the new, sturdy SP 2/R-H section
profiles have been developed for
accumulator roller chains. In addition
to a more robust profile cross section
and improvements to details (integrated
cable duct), the use of stainless steel
in the guide profile enhances the
system. An adapter plate not only
enables visually attractive mounting
of the SP 2/R-H section profiles with
drive modules in the TS 2plus, it also
securely keeps the glide profiles
(sliding guides) from shifting.
Bosch Rexroth AG

利用各种输送段、滑动和导向型材，
可以构建适合特殊需要的输送段装置。
视输送介质的负载水平而定，可以将
不锈钢或塑料滑动型材插入输送段型
材中。利用钢制滑动型材可提高耐磨、
耐高温特性。由此可大大增加 TS 2plus
的用途场合。
SP 2/R-100 型材技术成熟，主要用于
中高负载，适用于简单的系统构建。
为堆积滚子链新开发的 SP 2/R-H
输送段型材坚固可靠，特别适合于高
应力、高负载的场合。除了横向段型
材更加坚固且改善了一些细微之处
（集成了电缆槽）以外，导向型材使用
不锈钢更增强 了系统稳固性。使用适配
板不仅使 TS 2plus 的驱动模块上安装
的 SP2/R-H 输送段型材更加美观，而
且可防止滑动型材（滑动导向）偏移。
3–71
