R999000434 (2014-04) TS 2plus 5.0

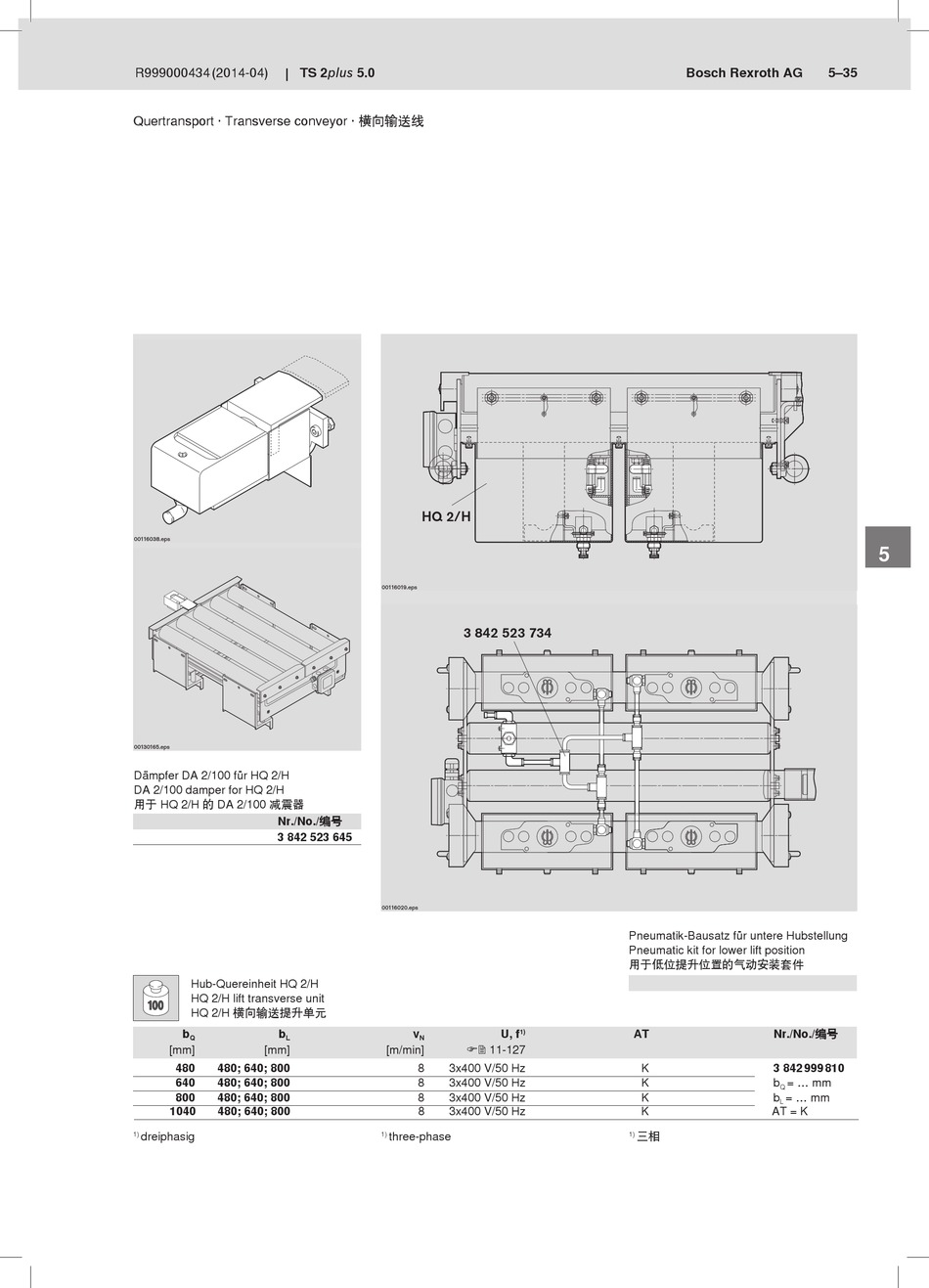

Quertransport · Transverse conveyor · 横向输送线
00116038.eps
00130165.eps
Dämpfer DA 2/100 für HQ 2/H
DA 2/100 damper for HQ 2/H
用于 HQ 2/H 的 DA 2/100 减震器
Nr./No./编号
3 842 523 645
Hub-Quereinheit HQ 2/H
HQ 2/H lift transverse unit
HQ 2/H 横向输送提升单元
b b
Q L
[mm] [mm]
480 480; 640; 800
640 480; 640; 800
800 480; 640; 800
1040 480; 640; 800
dreiphasig
1)
HQ 2/H
00116019.eps
3 842 523 734
00116020.eps
v U, f
1)
N
[m/min]  11-127
8 3x400 V/50 Hz
8 3x400 V/50 Hz
8 3x400 V/50 Hz
8 3x400 V/50 Hz
three-phase
1)
Bosch Rexroth AG
Pneumatik-Bausatz für untere Hubstellung
Pneumatic kit for lower lift position
用于低位提升位置的气动安装套件
AT Nr./No./编号
K 3 842 999 810
K b = ... mm
Q
K b = ... mm
L
K AT = K
三相
1)
5–35
