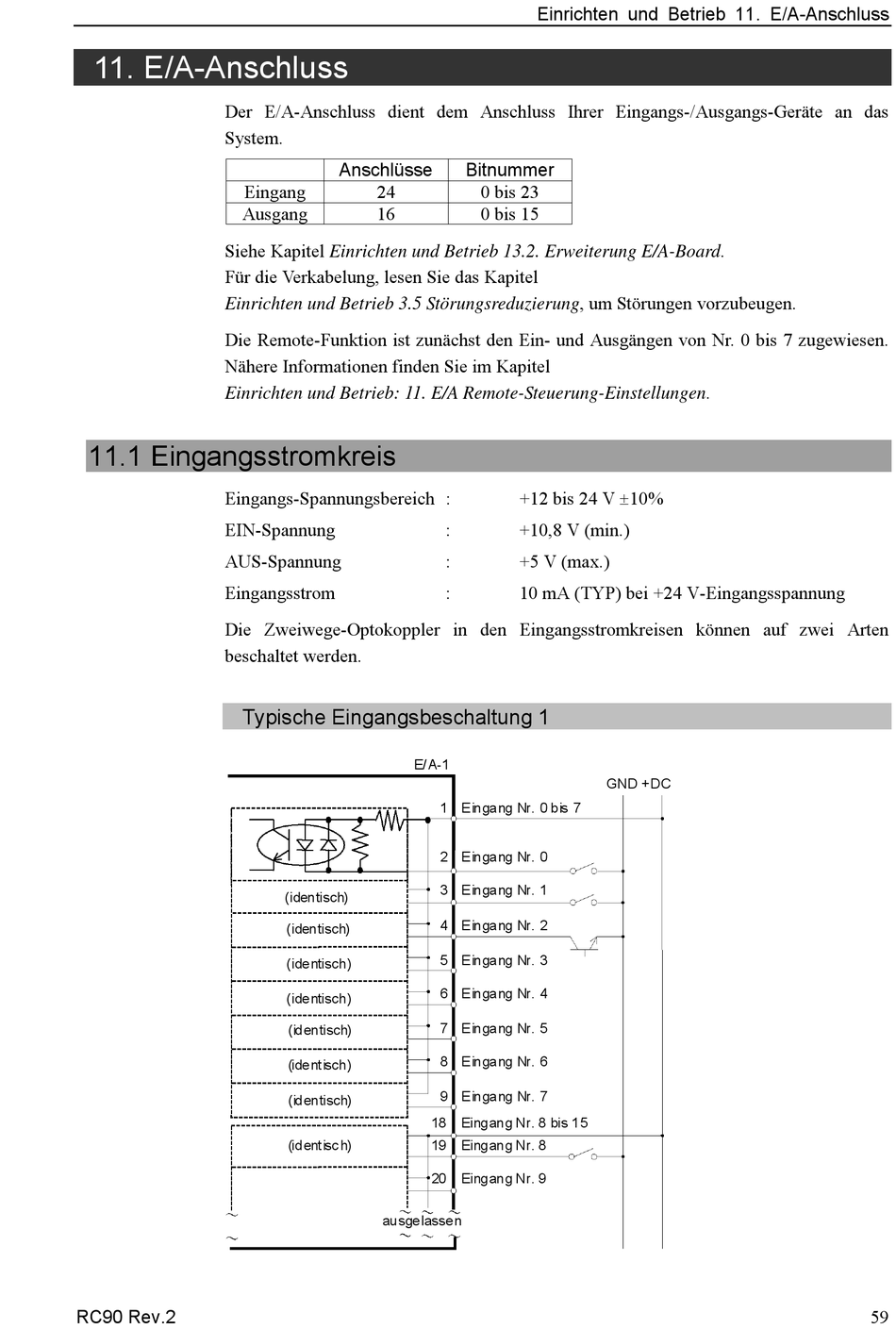

11. E/A-Anschluss
Der E/A-Anschluss dient dem Anschluss Ihrer Eingangs-/Ausgangs-Geräte an das
System.
Eingang
Ausgang
Siehe Kapitel Einrichten und Betrieb 13.2. Erweiterung E/A-Board.
Für die Verkabelung, lesen Sie das Kapitel
Einrichten und Betrieb 3.5 Störungsreduzierung, um Störungen vorzubeugen.
Die Remote-Funktion ist zunächst den Ein- und Ausgängen von Nr. 0 bis 7 zugewiesen.
Nähere Informationen finden Sie im Kapitel
Einrichten und Betrieb: 11. E/A Remote-Steuerung-Einstellungen.
11.1 Eingangsstromkreis
Eingangs-Spannungsbereich :
EIN-Spannung
AUS-Spannung
Eingangsstrom
Die Zweiwege-Optokoppler in den Eingangsstromkreisen können auf zwei Arten
beschaltet werden.
Typische Eingangsbeschaltung 1
RC90 Rev.2
Anschlüsse
24
16
:
:
:
E/A-1
1 Eingang Nr. 0 bis 7
2 Eingang Nr. 0
3 Eingang Nr. 1
(identisch)
4 Eingang Nr. 2
(identisch)
5 Eingang Nr. 3
(identisch)
6 Eingang Nr. 4
(identisch)
7 Eingang Nr. 5
(identisch)
8 Eingang Nr. 6
(identisch)
9 Eingang Nr. 7
(identisch)
18
(identisc h)
19
20
ausgelassen
Einrichten und Betrieb 11. E/A-Anschluss
Bitnummer
0 bis 23
0 bis 15
+12 bis 24 V 10%
+10,8 V (min.)
+5 V (max.)
10 mA (TYP) bei +24 V-Eingangsspannung
GND +DC
Eingang Nr. 8 bis 15
Eingang Nr. 8
Eingang Nr. 9
59
