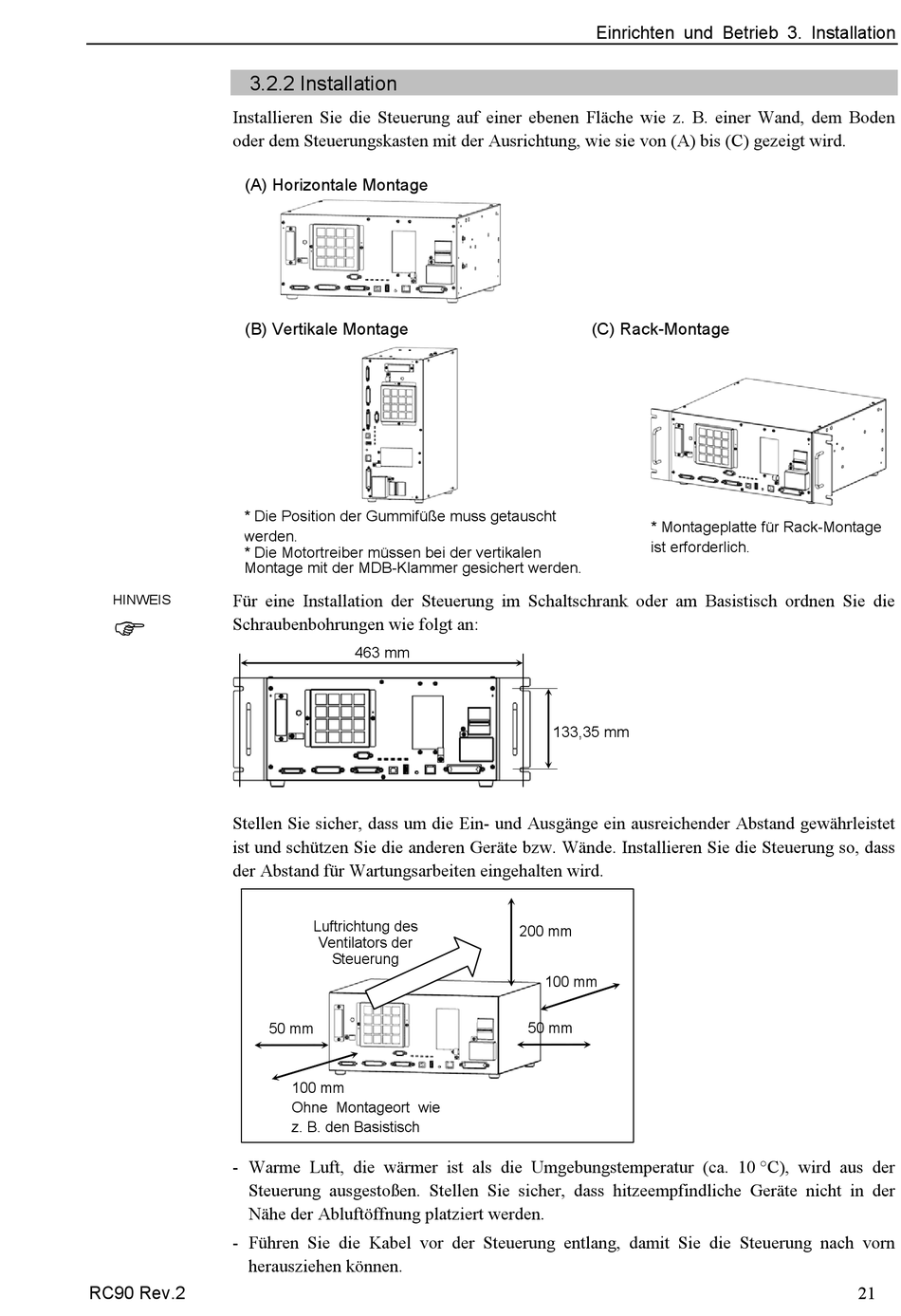

3.2.2 Installation

Installieren Sie die Steuerung auf einer ebenen Fläche wie z. B. einer Wand, dem Boden
oder dem Steuerungskasten mit der Ausrichtung, wie sie von (A) bis (C) gezeigt wird.
(A) Horizontale Montage
(B) Vertikale Montage
* Die Position der Gummifüße muss getauscht
werden.
* Die Motortreiber müssen bei der vertikalen
Montage mit der MDB-Klammer gesichert werden.
Für eine Installation der Steuerung im Schaltschrank oder am Basistisch ordnen Sie die
HINWEIS

Schraubenbohrungen wie folgt an:
Stellen Sie sicher, dass um die Ein- und Ausgänge ein ausreichender Abstand gewährleistet
ist und schützen Sie die anderen Geräte bzw. Wände. Installieren Sie die Steuerung so, dass
der Abstand für Wartungsarbeiten eingehalten wird.
- Warme Luft, die wärmer ist als die Umgebungstemperatur (ca. 10 °C), wird aus der
Steuerung ausgestoßen. Stellen Sie sicher, dass hitzeempfindliche Geräte nicht in der
Nähe der Abluftöffnung platziert werden.
- Führen Sie die Kabel vor der Steuerung entlang, damit Sie die Steuerung nach vorn
herausziehen können.
RC90 Rev.2
463 mm
Luftrichtung des
Ventilators der
Steuerung
50 mm
100 mm
Ohne Montageort wie
z. B. den Basistisch
Einrichten und Betrieb 3. Installation
(C) Rack-Montage
* Montageplatte für Rack-Montage
ist erforderlich.
133,35 mm
200 mm
100 mm
50 mm
21
