9.4 Schaltbilder

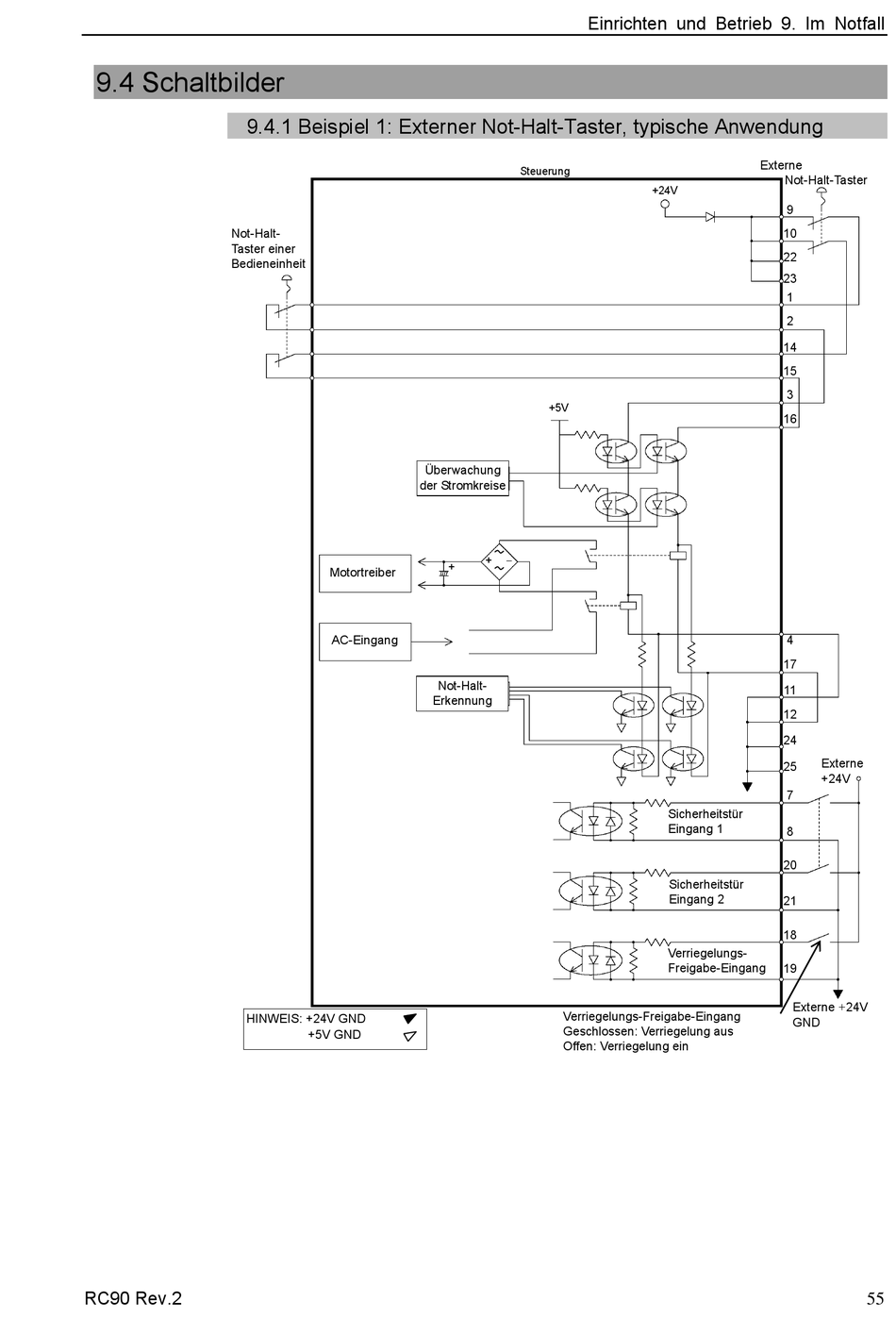

9.4.1 Beispiel 1: Externer Not-Halt-Taster, typische Anwendung
Not-Halt-
Taster einer
Bedieneinheit
HINWEIS: +24V GND
RC90 Rev.2
Überwachung
der Stromkreise
+
Motortreiber
AC-Eingang
Not-Halt-
Erkennung
+5V GND
Einrichten und Betrieb 9. Im Notfall
Steuerung
+24V
+5V

+
Verriegelungs-Freigabe-Eingang
Geschlossen: Verriegelung aus
Offen: Verriegelung ein
Externe
Not-Halt-Taster
9
10
22
23
1
2
14
15
3
16
4
17
11
12
24
Externe
25
+24V
7
Sicherheitstür
Eingang 1
8
20
Sicherheitstür
Eingang 2
21
18
Verriegelungs-
Freigabe-Eingang 19
Externe +24V
GND
55
