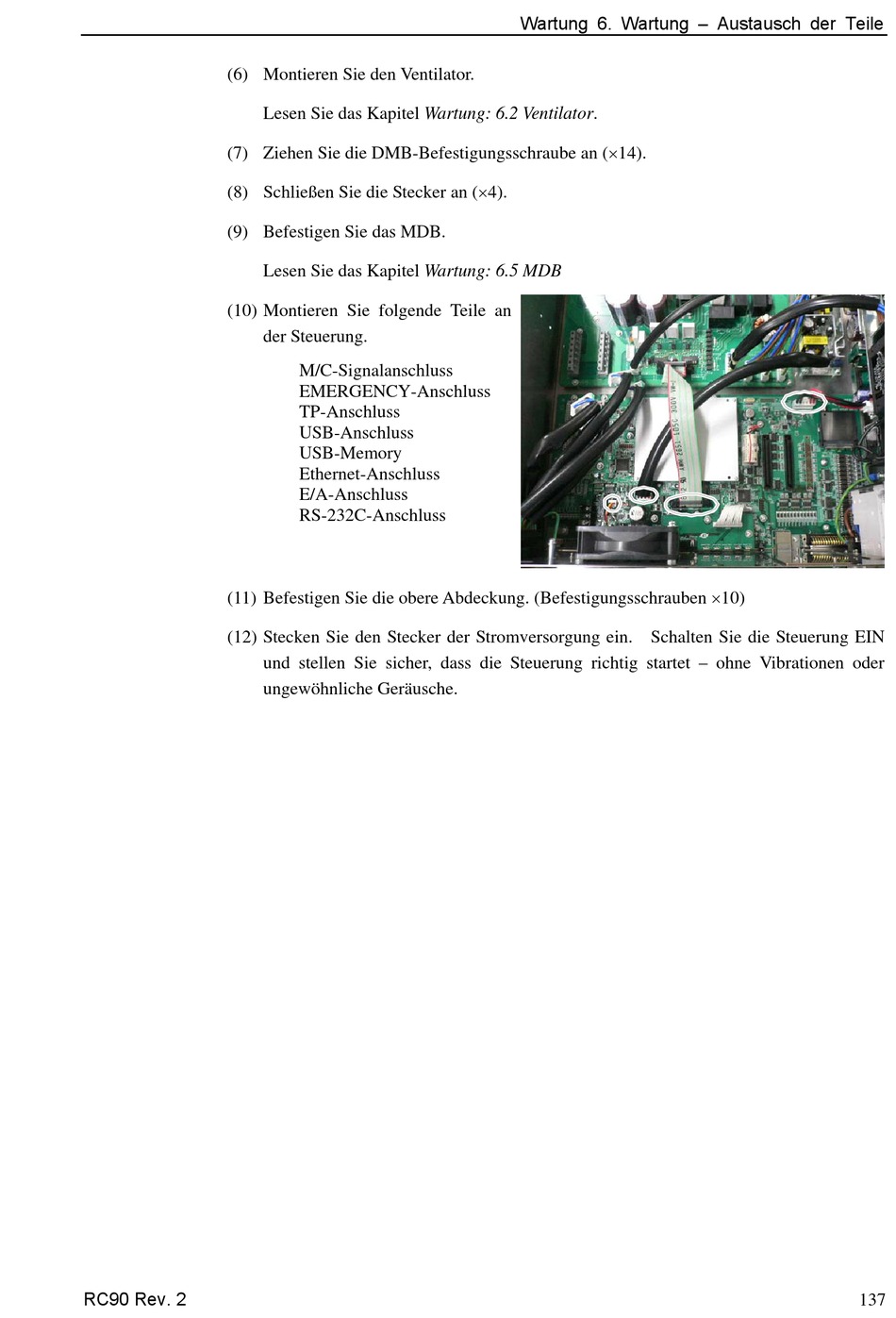

(6) Montieren Sie den Ventilator.
(7) Ziehen Sie die DMB-Befestigungsschraube an (14).
(8) Schließen Sie die Stecker an (4).
(9) Befestigen Sie das MDB.
(10) Montieren Sie folgende Teile an
(11) Befestigen Sie die obere Abdeckung. (Befestigungsschrauben 10)
(12) Stecken Sie den Stecker der Stromversorgung ein. Schalten Sie die Steuerung EIN
RC90 Rev. 2
Lesen Sie das Kapitel Wartung: 6.2 Ventilator.
Lesen Sie das Kapitel Wartung: 6.5 MDB
der Steuerung.
M/C-Signalanschluss
EMERGENCY-Anschluss
TP-Anschluss
USB-Anschluss
USB-Memory
Ethernet-Anschluss
E/A-Anschluss
RS-232C-Anschluss
und stellen Sie sicher, dass die Steuerung richtig startet – ohne Vibrationen oder
ungewöhnliche Geräusche.
Wartung 6. Wartung – Austausch der Teile
