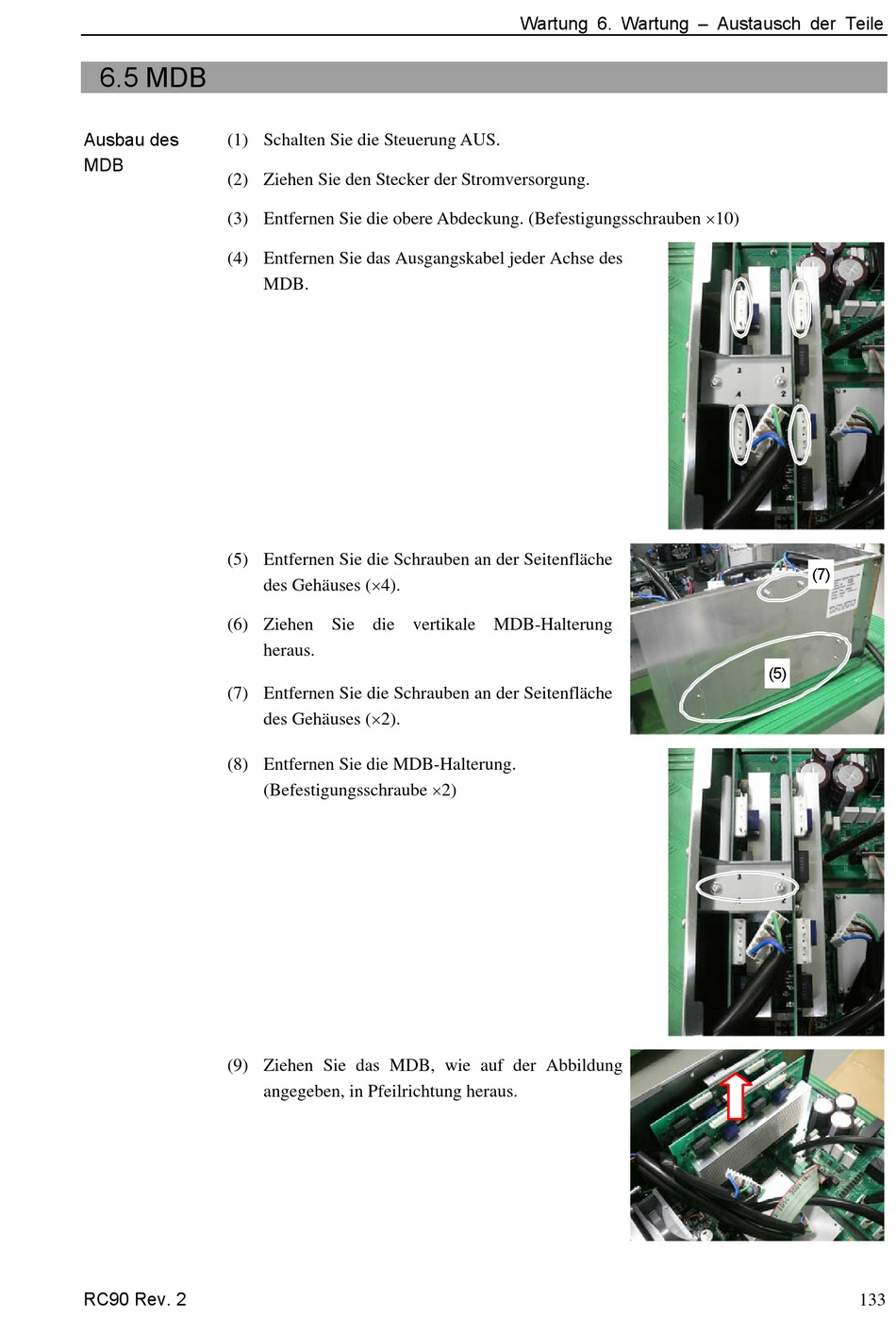

6.5 MDB

Ausbau des
(1) Schalten Sie die Steuerung AUS.
MDB
(2) Ziehen Sie den Stecker der Stromversorgung.
(3) Entfernen Sie die obere Abdeckung. (Befestigungsschrauben 10)
(4) Entfernen Sie das Ausgangskabel jeder Achse des
(5) Entfernen Sie die Schrauben an der Seitenfläche
(6) Ziehen Sie die vertikale MDB-Halterung
(7) Entfernen Sie die Schrauben an der Seitenfläche
(8) Entfernen Sie die MDB-Halterung.
(9) Ziehen Sie das MDB, wie auf der Abbildung
RC90 Rev. 2
MDB.
des Gehäuses (4).
heraus.
des Gehäuses (2).
(Befestigungsschraube 2)
angegeben, in Pfeilrichtung heraus.
Wartung 6. Wartung – Austausch der Teile
(7)
(5)
133
