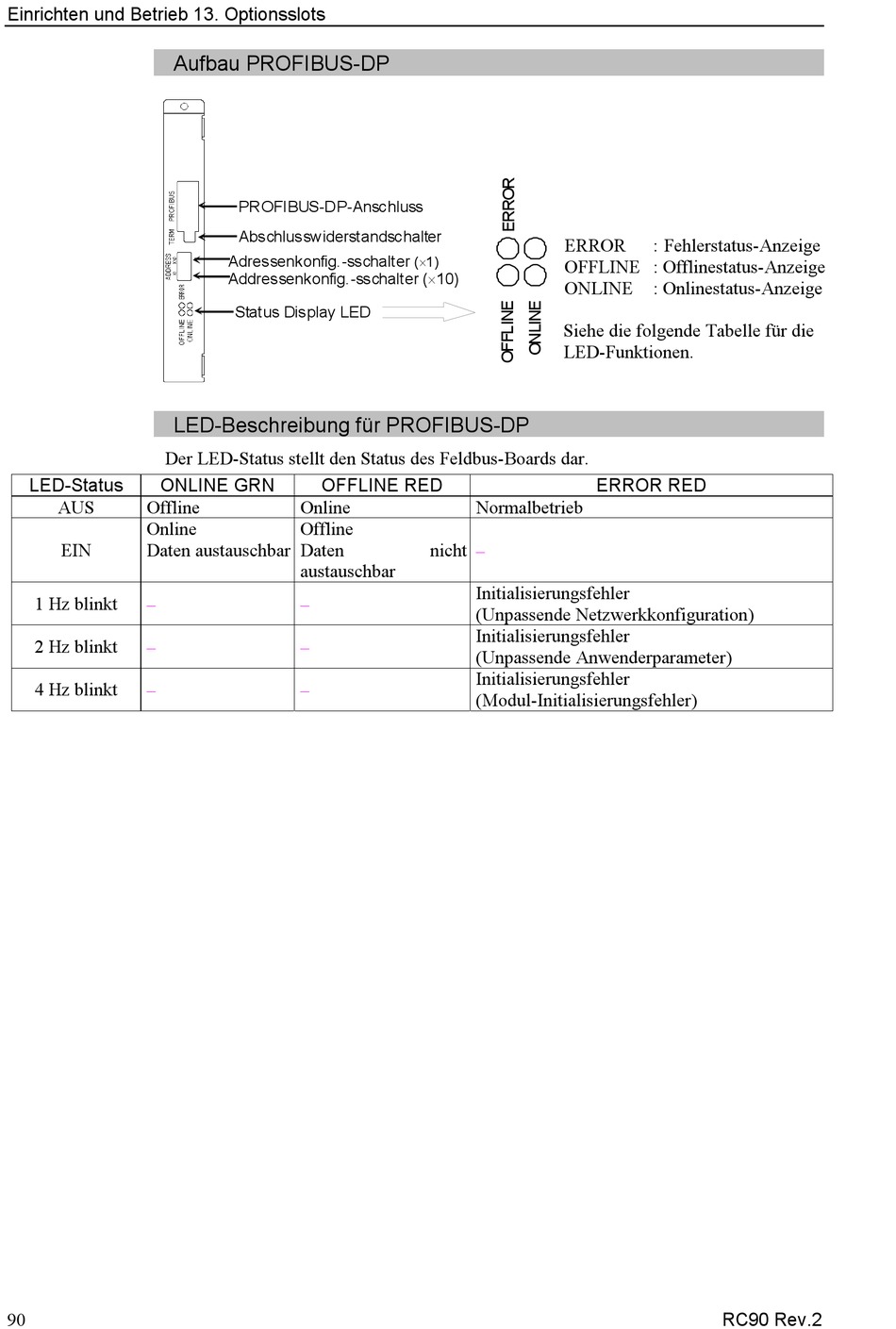

Epson RC90 Handbuch Seite 103

Einrichten und Betrieb 13. Optionsslots
Aufbau PROFIBUS-DP
LED-Beschreibung für PROFIBUS-DP
Der LED-Status stellt den Status des Feldbus-Boards dar.
LED-Status ONLINE GRN
AUS Offline
Online
EIN Daten austauschbar

1 Hz blinkt

2 Hz blinkt

4 Hz blinkt
90
PROFIBUS-DP-Anschluss
Abschlusswiderstandschalter
Adressenkonfig.-sschalter
Addressenkonfig.-sschalter (10)
Status Display LED
OFFLINE RED
Online
Offline
Daten
austauschbar



ERROR
(1)
OFFLINE : Offlinestatus-Anzeige
ONLINE
Siehe die folgende Tabelle für die
LED-Funktionen.
Normalbetrieb

nicht
Initialisierungsfehler
(Unpassende Netzwerkkonfiguration)
Initialisierungsfehler
(Unpassende Anwenderparameter)
Initialisierungsfehler
(Modul-Initialisierungsfehler)
: Fehlerstatus-Anzeige
: Onlinestatus-Anzeige
ERROR RED
