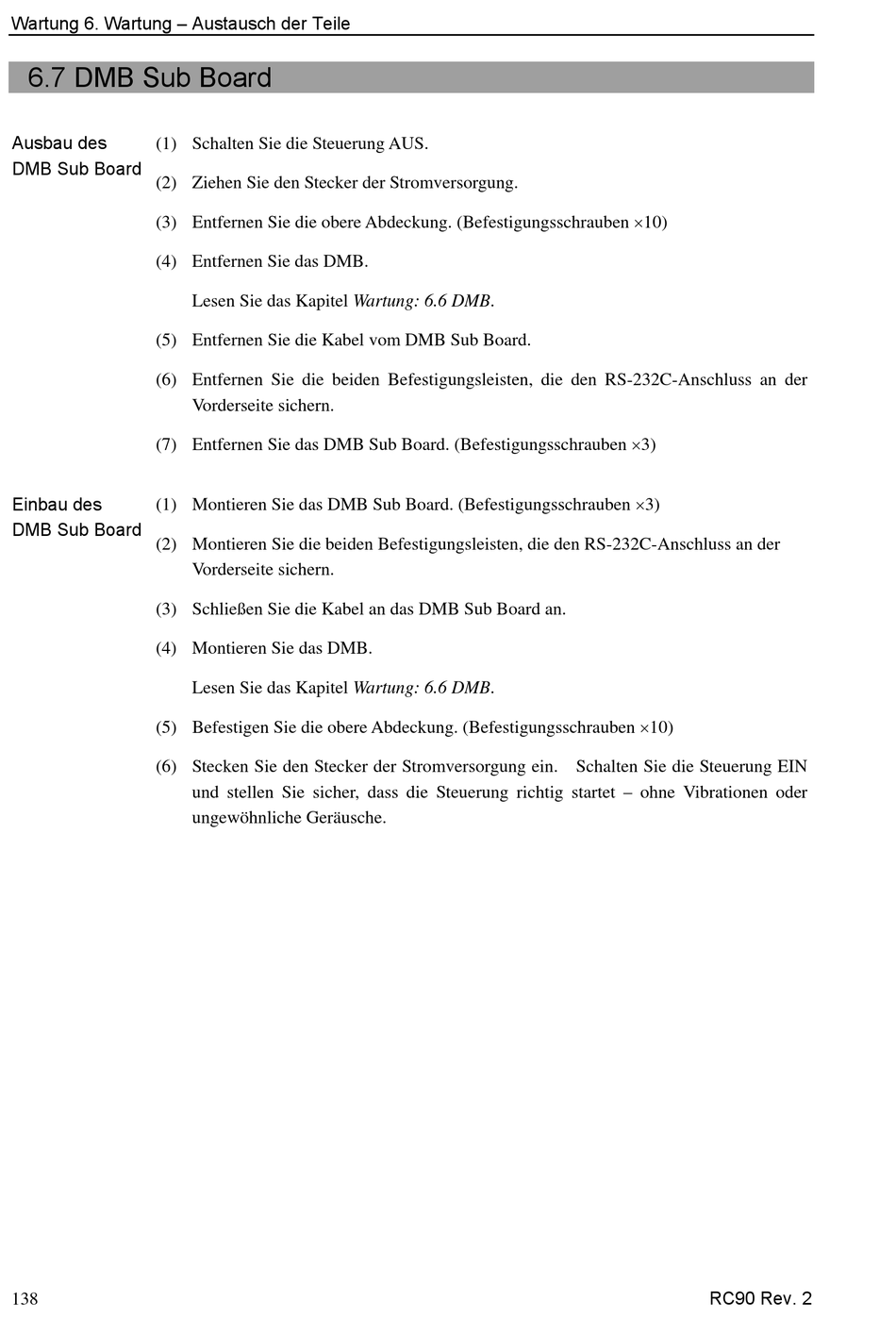

Wartung 6. Wartung – Austausch der Teile

6.7 DMB Sub Board

Ausbau des
(1) Schalten Sie die Steuerung AUS.
DMB Sub Board
(2) Ziehen Sie den Stecker der Stromversorgung.
(3) Entfernen Sie die obere Abdeckung. (Befestigungsschrauben 10)
(4) Entfernen Sie das DMB.
(5) Entfernen Sie die Kabel vom DMB Sub Board.
(6) Entfernen Sie die beiden Befestigungsleisten, die den RS-232C-Anschluss an der
(7) Entfernen Sie das DMB Sub Board. (Befestigungsschrauben 3)
(1) Montieren Sie das DMB Sub Board. (Befestigungsschrauben 3)
Einbau des
DMB Sub Board
(2) Montieren Sie die beiden Befestigungsleisten, die den RS-232C-Anschluss an der
(3) Schließen Sie die Kabel an das DMB Sub Board an.
(4) Montieren Sie das DMB.
(5) Befestigen Sie die obere Abdeckung. (Befestigungsschrauben 10)
(6) Stecken Sie den Stecker der Stromversorgung ein. Schalten Sie die Steuerung EIN
138
Lesen Sie das Kapitel Wartung: 6.6 DMB.
Vorderseite sichern.
Vorderseite sichern.
Lesen Sie das Kapitel Wartung: 6.6 DMB.
und stellen Sie sicher, dass die Steuerung richtig startet – ohne Vibrationen oder
ungewöhnliche Geräusche.
RC90 Rev. 2
