Wartung 6. Wartung – Austausch der Teile
(3) Stecken Sie den Stecker der Stromversorgung ein. Schalten Sie die Steuerung EIN

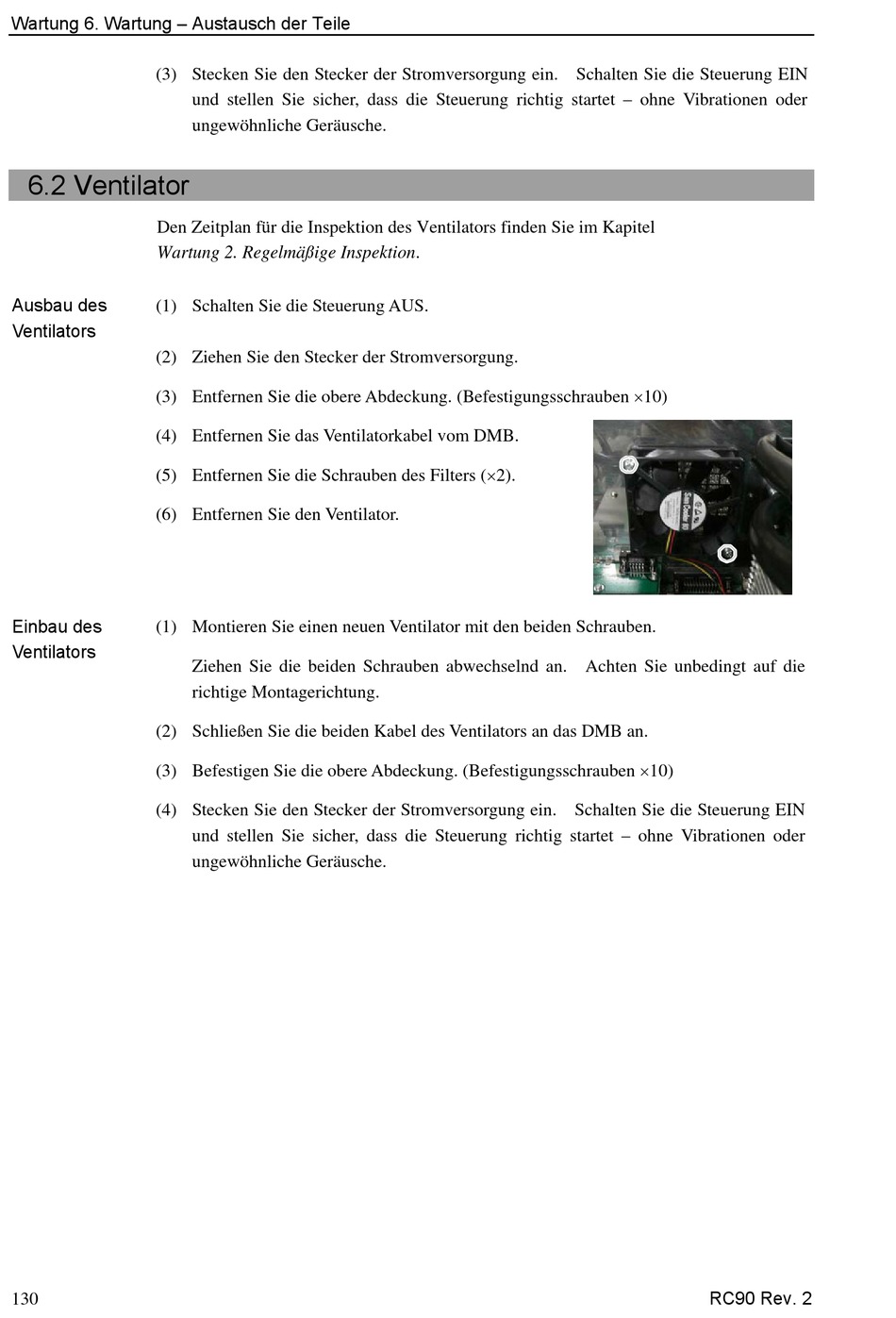

6.2 Ventilator

Den Zeitplan für die Inspektion des Ventilators finden Sie im Kapitel
Wartung 2. Regelmäßige Inspektion.
Ausbau des
(1) Schalten Sie die Steuerung AUS.
Ventilators
(2) Ziehen Sie den Stecker der Stromversorgung.
(3) Entfernen Sie die obere Abdeckung. (Befestigungsschrauben 10)
(4) Entfernen Sie das Ventilatorkabel vom DMB.
(5) Entfernen Sie die Schrauben des Filters (2).
(6) Entfernen Sie den Ventilator.
Einbau des
(1) Montieren Sie einen neuen Ventilator mit den beiden Schrauben.
Ventilators
(2) Schließen Sie die beiden Kabel des Ventilators an das DMB an.
(3) Befestigen Sie die obere Abdeckung. (Befestigungsschrauben 10)
(4) Stecken Sie den Stecker der Stromversorgung ein. Schalten Sie die Steuerung EIN
130
und stellen Sie sicher, dass die Steuerung richtig startet – ohne Vibrationen oder
ungewöhnliche Geräusche.
Ziehen Sie die beiden Schrauben abwechselnd an. Achten Sie unbedingt auf die
richtige Montagerichtung.
und stellen Sie sicher, dass die Steuerung richtig startet – ohne Vibrationen oder
ungewöhnliche Geräusche.
RC90 Rev. 2
