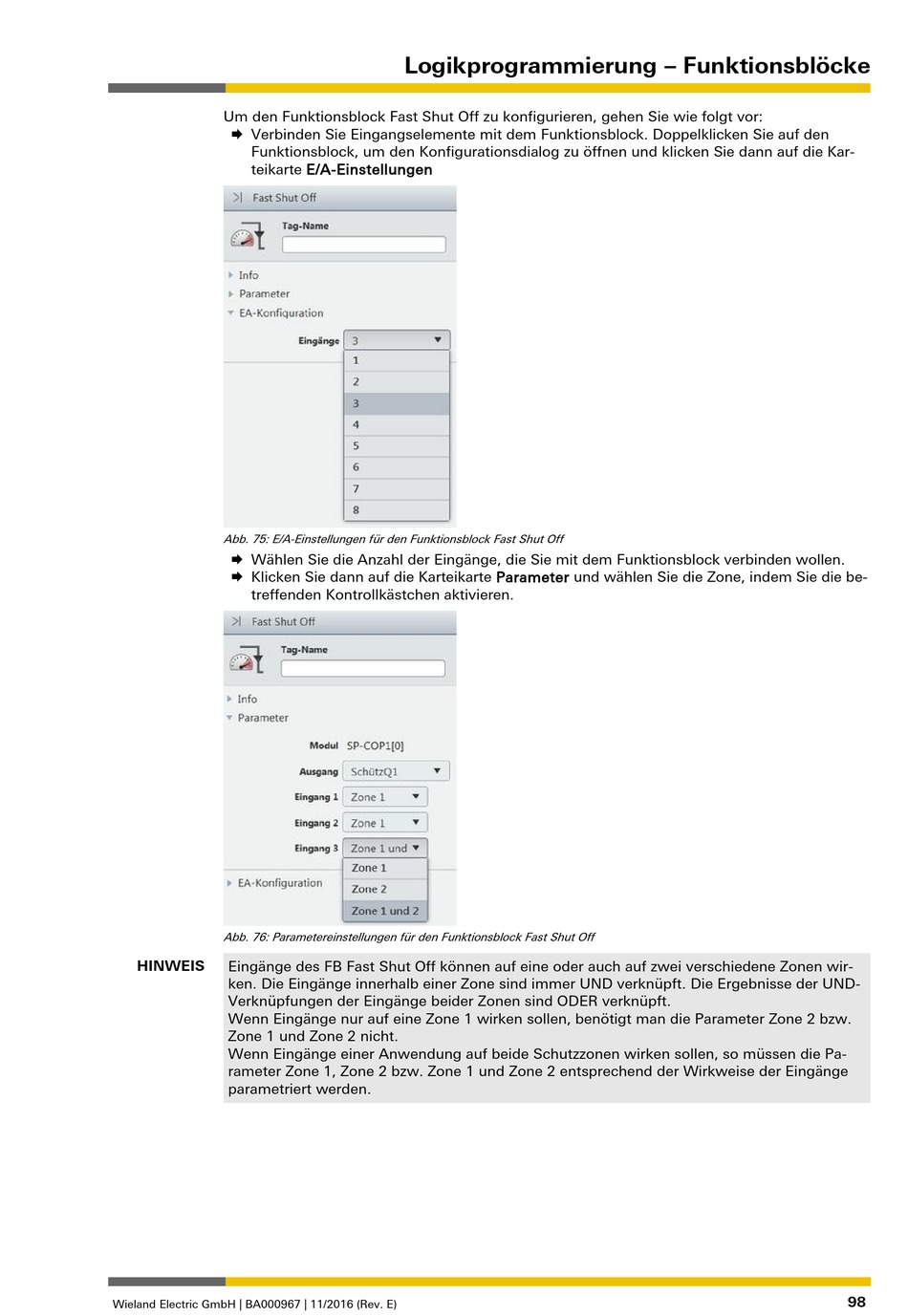

Wieland samos PRO Handbuch Seite 98

Um den Funktionsblock Fast Shut Off zu konfigurieren, gehen Sie wie folgt vor:
 Verbinden Sie Eingangselemente mit dem Funktionsblock. Doppelklicken Sie auf den
Funktionsblock, um den Konfigurationsdialog zu öffnen und klicken Sie dann auf die Kar-
teikarte E/A-Einstellungen
Abb. 75: E/A-Einstellungen für den Funktionsblock Fast Shut Off
 Wählen Sie die Anzahl der Eingänge, die Sie mit dem Funktionsblock verbinden wollen.
 Klicken Sie dann auf die Karteikarte Parameter und wählen Sie die Zone, indem Sie die be-
treffenden Kontrollkästchen aktivieren.
Abb. 76: Parametereinstellungen für den Funktionsblock Fast Shut Off
HINWEIS
Eingänge des FB Fast Shut Off können auf eine oder auch auf zwei verschiedene Zonen wir-
ken. Die Eingänge innerhalb einer Zone sind immer UND verknüpft. Die Ergebnisse der UND-
Verknüpfungen der Eingänge beider Zonen sind ODER verknüpft.
Wenn Eingänge nur auf eine Zone 1 wirken sollen, benötigt man die Parameter Zone 2 bzw.
Zone 1 und Zone 2 nicht.
Wenn Eingänge einer Anwendung auf beide Schutzzonen wirken sollen, so müssen die Pa-
rameter Zone 1, Zone 2 bzw. Zone 1 und Zone 2 entsprechend der Wirkweise der Eingänge
parametriert werden.
