7.6.13 Binär-Decodierer
839509899
Funktionsblockdiagramm

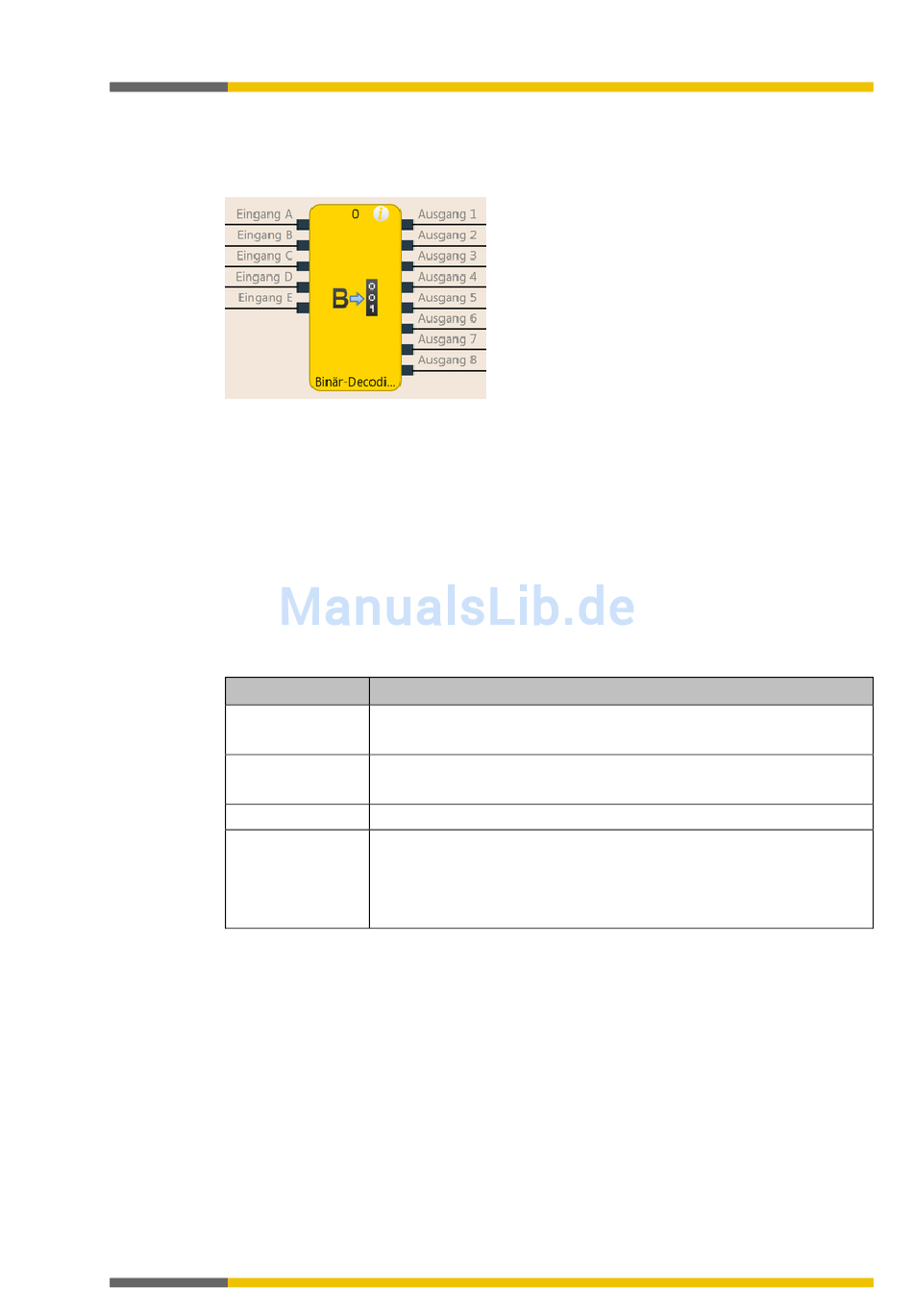

Abb. 83: Logische Anschlüsse für den Funktionsblock Binär-Decodierer
Allgemeine Beschreibung
Der Funktionsblock Binär-Decodierer dekodiert abhängig von seiner aktuellen Konfiguration ei-
nen binären Code zu einem Eins-aus-N-Code oder zu einem Höchstwert-Code. Bis zu fünf Ein-
gänge können konfiguriert werden. Die Anzahl der Ausgänge wird durch die Anzahl der Ein-
gänge bestimmt. Die Auswertung von Eingang A, B und C ermöglicht das Dekodieren von Bi-
när-Codes mit Dezimalwerten von 0 bis 7 mit einem einzelnen Funktionsblock Binär-
Decodierer (Eingang A = 2^0, Eingang B = 2^1, Eingang C = 2^2). Mit den optionalen Eingän-
gen D und E ist es möglich, bis zu vier Binär-Dekodierer zu kombinieren, um Binär-Codes mit
Dezimalwerten von 0 bis 31 zu dekodieren.
Parameter des Funktionsblocks
Tab. 54: Parameter des Funktionsblocks Binär-Decodierer
Parameter
Kodiermodus
Eingänge
Anzahl Eingänge
Wertebereich
Peak
Im Modus Peak ist nur der Ausgang High, dessen Nummer den aktuellen Eingangswerten ent-
spricht.
Level
Im Modus Level ist jeweils der Ausgang High, dessen Nummer den aktuellen Eingangswerten
entspricht sowie alle Ausgänge mit niedrigeren Nummern.
Eingänge invertiert/nicht invertiert
Mit Hilfe dieses Parameters ist es möglich, alle Eingänge zu invertieren.
Wieland Electric GmbH | BA000967 | 11/2016 (Rev. E)
Logikprogrammierung – Funktionsblöcke
Mögliche Werte
• Peak
• Level
• Nicht invertiert
• Invertiert
1 bis 5
• 0-7
• 8-15 (nur verfügbar, wenn mehr als 3 Eingänge verwendet werden)
• 16-23 (nur verfügbar, wenn 5 Eingänge verwendet werden)
• 24-31 (nur verfügbar, wenn 5 Eingänge verwendet werden)
