Allgemeine Beschreibung

Der Funktionsblock Kontaktmonitor Universalpresse kann für verschiedene Arten von Pressen
(z. B. mechanische Pressen) benutzt werden. Die Minimalkonfiguration erfordert die Eingänge
Start, OT-Kontakt (TDC), UT-Kontakt (BDC), Nachlaufkontakt, Freigabe. Optional kann der
Eingang Restart angeschlossen werden.
Beschreibung Nachlauf
Wenn der Eingang Nachlaufkontakt aktiviert ist, dann müssen die Eingangssignale für Nach-
laufkontakt mit folgender Abbildung und den folgenden Regeln übereinstimmen:

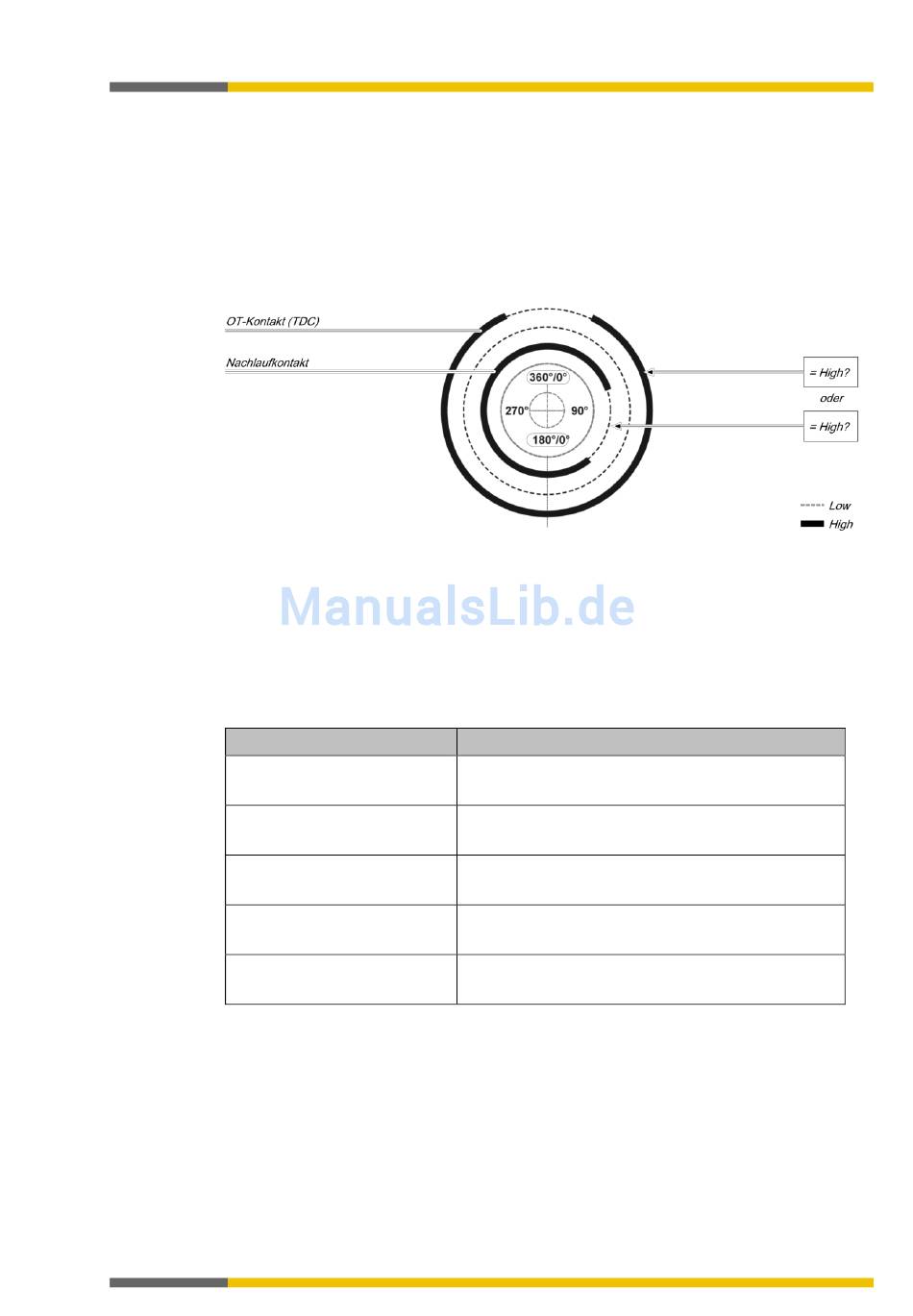

Abb. 152: Kontaktüberwachung mit dem Funktionsblock Kontaktmonitor Universalpresse mit aktiviertem Nachlauf
Pro Zyklus muss genau ein Puls am Eingang Nachlauf auftreten. Die ansteigende Flanke am
Eingang Nachlauf (Übergang Low-High) muss vor der fallenden Flanke am Eingang OT-
Kontakt (TDC) erfolgen. Die fallende Flanke am Eingang Nachlauf (Übergang High-Low) muss
nach der ansteigenden Flanke am Eingang OT-Kontakt (TDC) erfolgen. Das bedeutet, dass zu
jedem Zeitpunkt mindestens einer der beiden Eingänge High sein muss.
1076752779
7.10.1.3.3 Parameter des Funktionsblocks
Tab. 104: Parameter des Funktionsblocks Kontaktmonitor Universalpresse
Parameter
Restart-Eingang
Hochlauf-Signale pro Zyklus
Min. Restart-Pulszeit
Fehler-Flag nutzen
Nachlaufkontakt
Parameter Restart-Eingang
Dieser Parameter aktiviert den Eingang Restart. Ist der Eingang Restart vorhanden, dann kön-
nen Fehler mit Hilfe einer gültigen Restart-Sequenz zurückgesetzt werden. Eine gültige Restart-
Sequenz besteht aus einer Low-High-Low-Sequenz am Eingang Restart mit einer High-Zeit von
100 ms bzw. 350 ms, je nach Parametrierung. Kürzere High-Zeiten oder High-Zeiten länger als
30 Sekunden werden ignoriert.
Wieland Electric GmbH | BA000967 | 11/2016 (Rev. E)
Logikprogrammierung – Funktionsblöcke
Möglicher Werte
• An: Eingang Restart aktiviert
• Aus: Eingang Restart deaktiviert
• 0-2 (z. B. Universalpresse)
• 1 (z. B. Exzenterpresse)
• 100 ms
• 350 ms
• An: Ausgang Fehler-Flag aktiviert
• Aus: Ausgang Fehler-Flag deaktiviert
• An: Eingang Nachlaufkontakt aktiviert
• Aus: Eingang Nachlaufkontakt deaktiviert
