7.7.5 Einschaltverzögerung
839664907

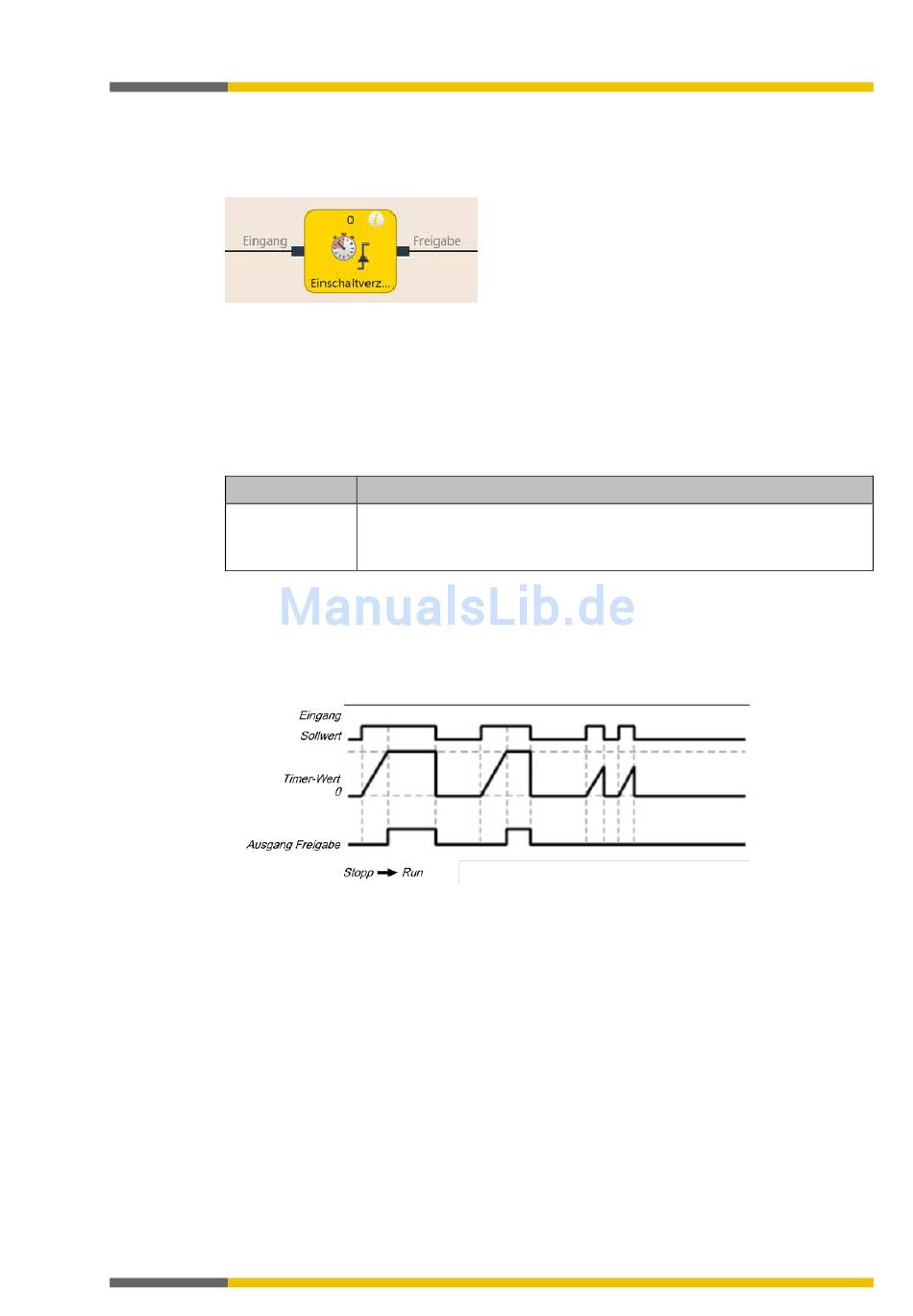

Funktionsblockdiagramm
Abb. 99: Funktionsblockdiagramm für den Funktionsblock Einschaltverzögerung
Allgemeine Beschreibung
Der Funktionsblock Einschaltverzögerung verzögert das Einschalten des Ausgangs Freigabe
um eine konfigurierbare Dauer.
Parameter des Funktionsblocks
Tab. 69: Parameter des Funktionsblocks Einschaltverzögerung
Parameter
Einschaltverzöge-
rungszeit
Der Timer beginnt mit der Verzögerungssequenz bei einem Übergang des Eingangs von Low
zu High. Wenn der Timer nach der konfigurierten Zeit abgelaufen ist, wird der Ausgang Frei-
gabe ebenfalls High, vorausgesetzt der Eingang ist weiterhin High. Wenn der Eingang Low
wird, wird der Ausgang Freigabe sofort Low und der Timer wird zurückgesetzt.
Ablauf-/Timingdiagramm
Abb. 100: Ablauf-/Timingdiagramm für den Funktionsblock Einschaltverzögerung
Wieland Electric GmbH | BA000967 | 11/2016 (Rev. E)
Logikprogrammierung – Funktionsblöcke
Mögliche Werte
0 bis 300 Sekunden in 10-ms-Schritten.
Wenn der Wert nicht 0 ist, muss er größer sein als die Logik-
Ausführungszeit.
