Parameter des Funktionsblocks
Tab. 42: Parameter des Funktionsblocks „Taktgenerator"
Parameter
Stopp-Modus
Länge des High-
Pulses
Länge des Low-
Pulses
Pulse in einer
Sequenz
Pausen in einer
Sequenz
zu generierende
Sequenzen
Ablauf-/Timingdiagramm

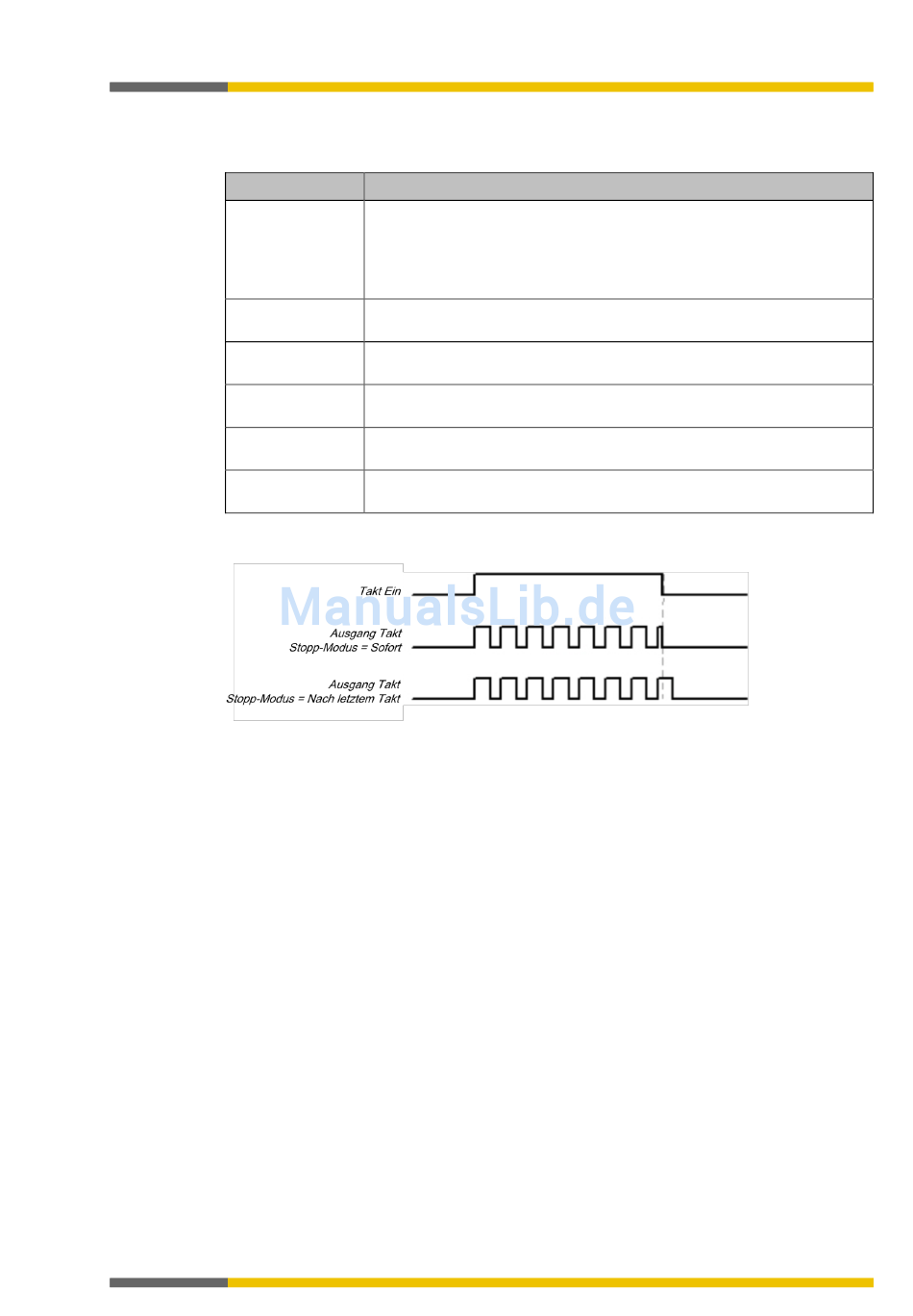

Abb. 70: Timingdiagramm für den Funktionsblock Taktgenerator
Wieland Electric GmbH | BA000967 | 11/2016 (Rev. E)
Logikprogrammierung – Funktionsblöcke
Mögliche Werte
• Sofort nach Wegnahme des Start-Signals
• Nach aktueller Taktperiode letzter Takt
• Nach aktueller Sequenz
• Nach Abschluss aller Sequenzen
4 bis 65535 ms
4 bis 65535 ms
0 bis 65535
0 bis 65535
0 bis 65535
