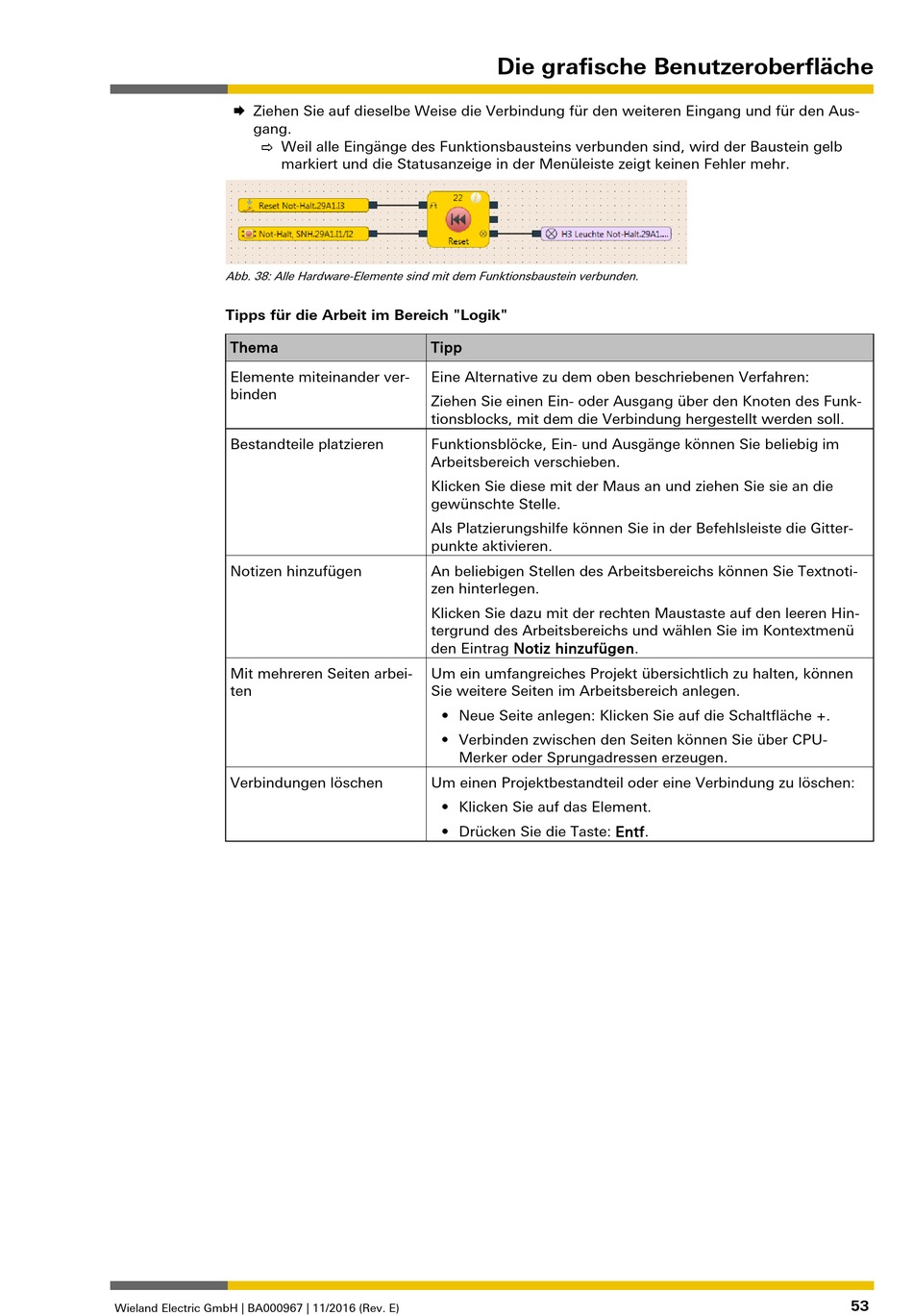

Wieland samos PRO Handbuch Seite 53

 Ziehen Sie auf dieselbe Weise die Verbindung für den weiteren Eingang und für den Aus-
⇨ Weil alle Eingänge des Funktionsbausteins verbunden sind, wird der Baustein gelb
gang.
markiert und die Statusanzeige in der Menüleiste zeigt keinen Fehler mehr.
Abb. 38: Alle Hardware-Elemente sind mit dem Funktionsbaustein verbunden.
Tipps für die Arbeit im Bereich "Logik"
Thema
Elemente miteinander ver-
binden
Bestandteile platzieren
Notizen hinzufügen
Mit mehreren Seiten arbei-
ten
Verbindungen löschen
Wieland Electric GmbH | BA000967 | 11/2016 (Rev. E)
Die grafische Benutzeroberfläche
Tipp
Eine Alternative zu dem oben beschriebenen Verfahren:
Ziehen Sie einen Ein- oder Ausgang über den Knoten des Funk-
tionsblocks, mit dem die Verbindung hergestellt werden soll.
Funktionsblöcke, Ein- und Ausgänge können Sie beliebig im
Arbeitsbereich verschieben.
Klicken Sie diese mit der Maus an und ziehen Sie sie an die
gewünschte Stelle.
Als Platzierungshilfe können Sie in der Befehlsleiste die Gitter-
punkte aktivieren.
An beliebigen Stellen des Arbeitsbereichs können Sie Textnoti-
zen hinterlegen.
Klicken Sie dazu mit der rechten Maustaste auf den leeren Hin-
tergrund des Arbeitsbereichs und wählen Sie im Kontextmenü
den Eintrag Notiz hinzufügen.
Um ein umfangreiches Projekt übersichtlich zu halten, können
Sie weitere Seiten im Arbeitsbereich anlegen.
• Neue Seite anlegen: Klicken Sie auf die Schaltfläche +.
• Verbinden zwischen den Seiten können Sie über CPU-
Merker oder Sprungadressen erzeugen.
Um einen Projektbestandteil oder eine Verbindung zu löschen:
• Klicken Sie auf das Element.
• Drücken Sie die Taste: Entf.
