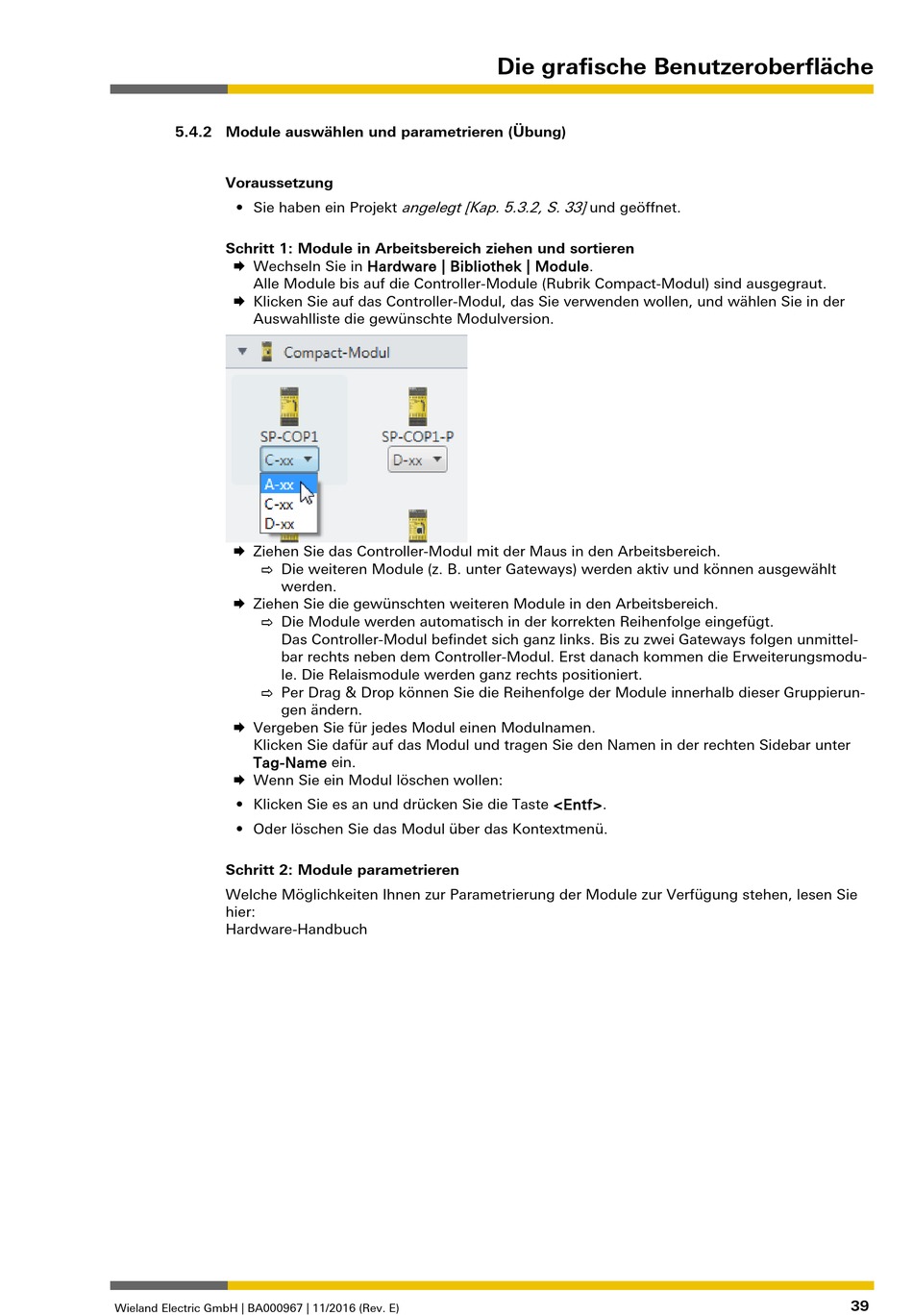

5.4.2 Module auswählen und parametrieren (Übung)
862926603
Voraussetzung
• Sie haben ein Projekt
Schritt 1: Module in Arbeitsbereich ziehen und sortieren
 Wechseln Sie in Hardware | Bibliothek | Module.
Alle Module bis auf die Controller-Module (Rubrik Compact-Modul) sind ausgegraut.
 Klicken Sie auf das Controller-Modul, das Sie verwenden wollen, und wählen Sie in der
Auswahlliste die gewünschte Modulversion.
⇨ Die weiteren Module (z. B. unter Gateways) werden aktiv und können ausgewählt
 Ziehen Sie das Controller-Modul mit der Maus in den Arbeitsbereich.
werden.
⇨ Die Module werden automatisch in der korrekten Reihenfolge eingefügt.
 Ziehen Sie die gewünschten weiteren Module in den Arbeitsbereich.
Das Controller-Modul befindet sich ganz links. Bis zu zwei Gateways folgen unmittel-
bar rechts neben dem Controller-Modul. Erst danach kommen die Erweiterungsmodu-
⇨ Per Drag & Drop können Sie die Reihenfolge der Module innerhalb dieser Gruppierun-
le. Die Relaismodule werden ganz rechts positioniert.
gen ändern.
 Vergeben Sie für jedes Modul einen Modulnamen.
Klicken Sie dafür auf das Modul und tragen Sie den Namen in der rechten Sidebar unter
Tag-Name ein.
 Wenn Sie ein Modul löschen wollen:
• Klicken Sie es an und drücken Sie die Taste <Entf>.
• Oder löschen Sie das Modul über das Kontextmenü.
Schritt 2: Module parametrieren
Welche Möglichkeiten Ihnen zur Parametrierung der Module zur Verfügung stehen, lesen Sie
hier:
Hardware-Handbuch
Wieland Electric GmbH | BA000967 | 11/2016 (Rev. E)
Die grafische Benutzeroberfläche
angelegt [Kap. 5.3.2, S. 33] und geöffnet.
