7.8.3

Lichtgitter-Auswertung

839727371
Funktionsblockdiagramm

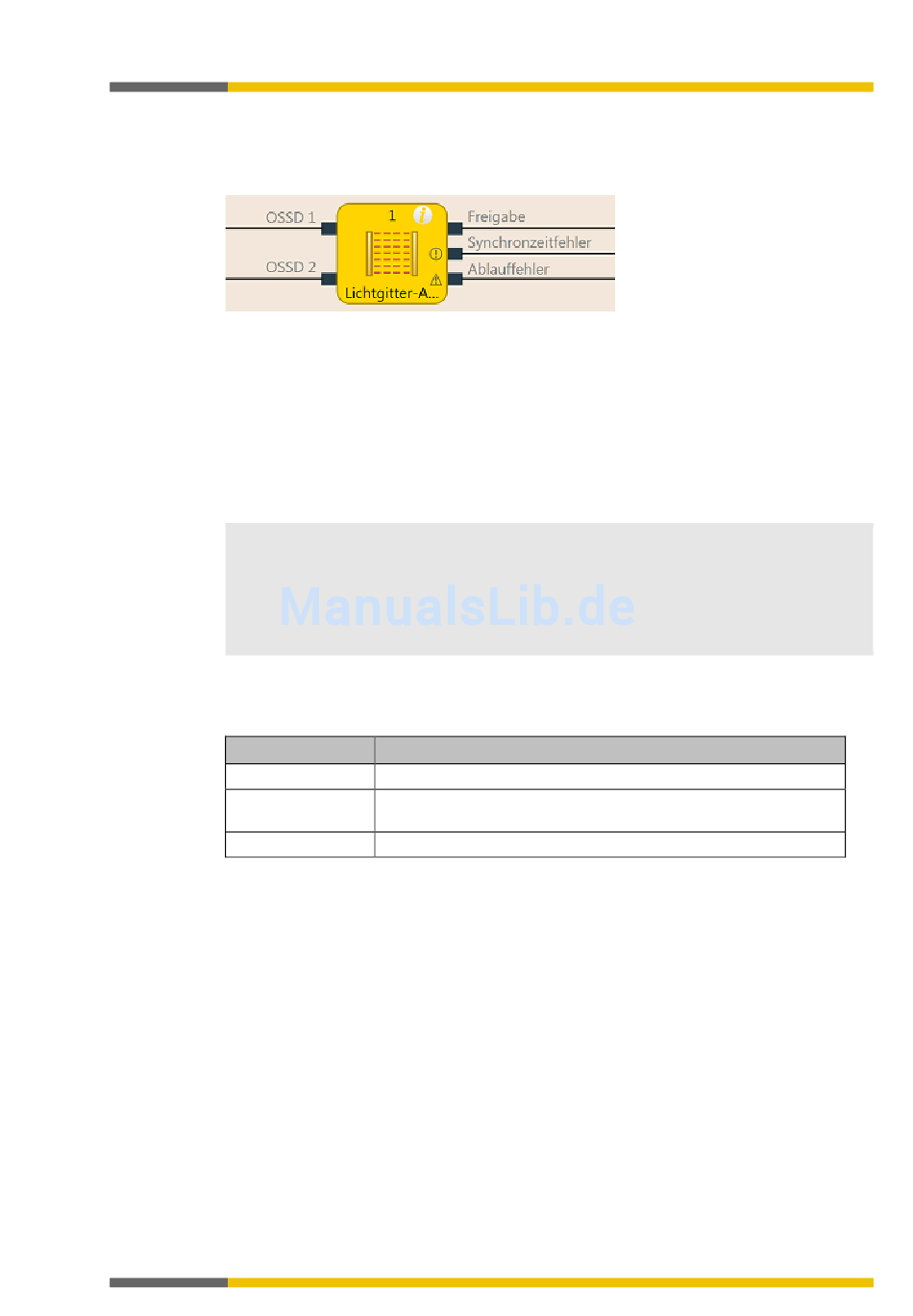

Abb. 121: Funktionsblockdiagramm für den Funktionsblock Lichtgitter-Auswertung
Allgemeine Beschreibung
Der Funktionsblock Lichtgitter-Auswertung erlaubt die Implementierung einer Halbleiter-
Schutzvorrichtungsfunktionalität mit BWS.
Die interne Logik des Funktionsblocks Lichtgitter-Auswertung entspricht der Funktionsweise
des Funktionsblocks Not-Halt, jedoch mit eingeschränkter Parameterauswahl. Die Eingangsart
einkanalig ist im Funktionsblock Lichtgitter-Auswertung nicht anwählbar. Wenn die Auswer-
tung der antivalenten Eingänge High ist, dann ist der Ausgang Freigabe High.
Weitere Informationen:
HINWEIS Wenn in der Hardware-Konfiguration innerhalb von samosPLAN5+ ein entsprechendes zwei-
kanaliges Eingangselement konfiguriert wird, ist dieser Funktionsblock in der Logik nicht
mehr erforderlich, da dann die Vorauswertung direkt auf dem jeweiligen Modul (z. B. SP-
COP, SP-SDI oder SP-SDIO) erfolgt. Wird hingegen für die weitere Verarbeitung der Ausgang
Fehler-Flag benötigt, kann dazu dieser Funktionsblock verwendet werden. Hierzu sind dann
die beiden Eingangssignale als einkanalige Signale zu konfigurieren und auf die Eingänge des
Funktionsblocks zu legen.
Parameter des Funktionsblocks
Tab. 79: Parameter des Funktionsblocks Lichtgitter-Auswertung
Parameter
Eingangsart
Synchronzeit
Anzahl Ausgänge
Wieland Electric GmbH | BA000967 | 11/2016 (Rev. E)
Logikprogrammierung – Funktionsblöcke
Zweikanalige Auswertung und Synchronzeit [Kap. 10, S. 248]
Mögliche Werte
Zweikanalig äquivalent
0 = inaktiv, 10 bis 500 ms in 10-ms-Schritten. Wenn aktiv, muss
der Wert größer sein als die Logik-Ausführungszeit.
3 (Ausgang Freigabe Synchronzeitfehler und Ablauffehler)
