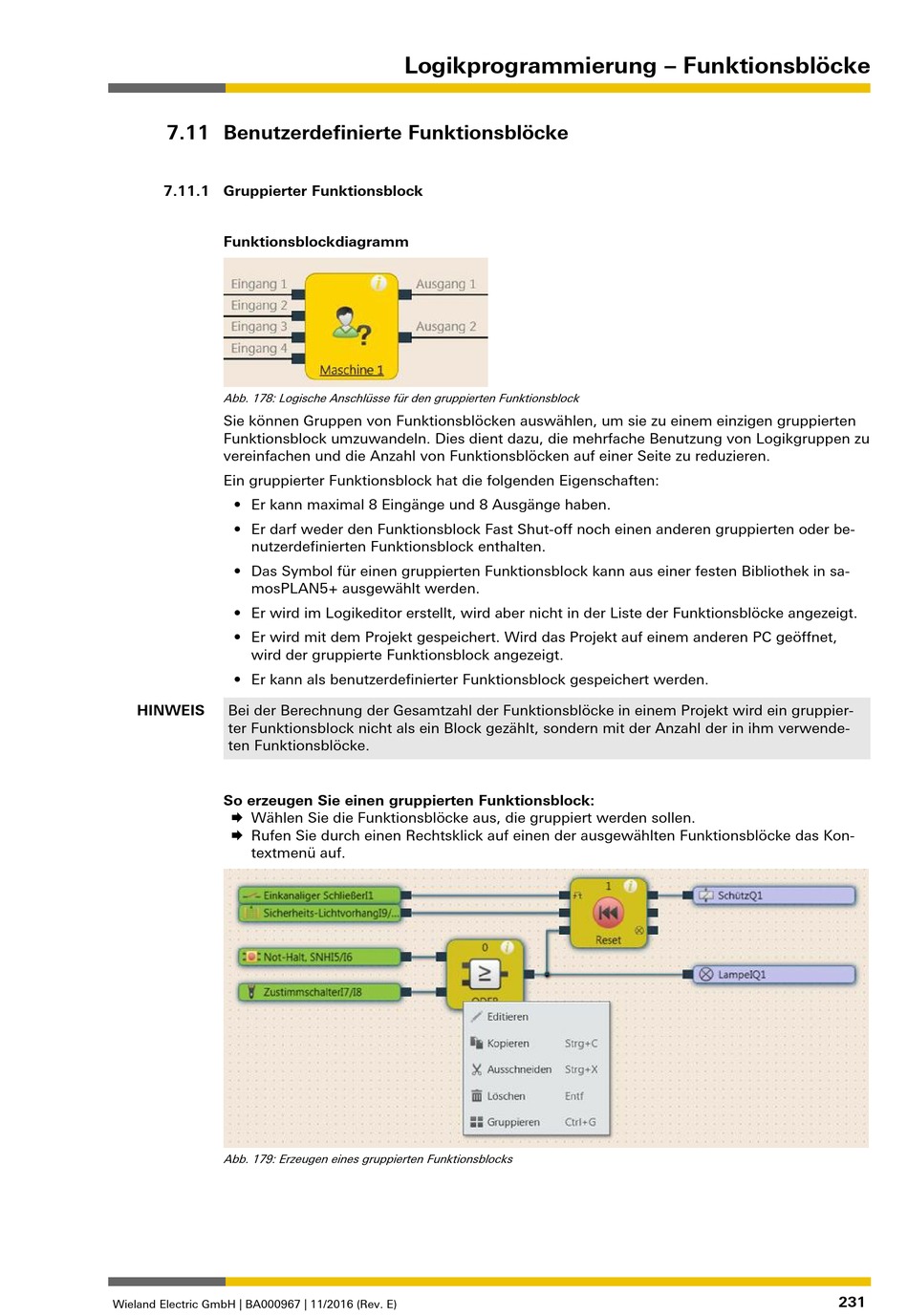

7.11 Benutzerdefinierte Funktionsblöcke
839836043
7.11.1

Gruppierter Funktionsblock

839837579
Funktionsblockdiagramm
Abb. 178: Logische Anschlüsse für den gruppierten Funktionsblock
Sie können Gruppen von Funktionsblöcken auswählen, um sie zu einem einzigen gruppierten
Funktionsblock umzuwandeln. Dies dient dazu, die mehrfache Benutzung von Logikgruppen zu
vereinfachen und die Anzahl von Funktionsblöcken auf einer Seite zu reduzieren.
Ein gruppierter Funktionsblock hat die folgenden Eigenschaften:
• Er kann maximal 8 Eingänge und 8 Ausgänge haben.
• Er darf weder den Funktionsblock Fast Shut-off noch einen anderen gruppierten oder be-
nutzerdefinierten Funktionsblock enthalten.
• Das Symbol für einen gruppierten Funktionsblock kann aus einer festen Bibliothek in sa-
mosPLAN5+ ausgewählt werden.
• Er wird im Logikeditor erstellt, wird aber nicht in der Liste der Funktionsblöcke angezeigt.
• Er wird mit dem Projekt gespeichert. Wird das Projekt auf einem anderen PC geöffnet,
wird der gruppierte Funktionsblock angezeigt.
• Er kann als benutzerdefinierter Funktionsblock gespeichert werden.
HINWEIS
Bei der Berechnung der Gesamtzahl der Funktionsblöcke in einem Projekt wird ein gruppier-
ter Funktionsblock nicht als ein Block gezählt, sondern mit der Anzahl der in ihm verwende-
ten Funktionsblöcke.
So erzeugen Sie einen gruppierten Funktionsblock:
 Wählen Sie die Funktionsblöcke aus, die gruppiert werden sollen.
 Rufen Sie durch einen Rechtsklick auf einen der ausgewählten Funktionsblöcke das Kon-
textmenü auf.
Abb. 179: Erzeugen eines gruppierten Funktionsblocks
