Flankenerkennung

839502859
Funktionsblockdiagramm
Abb. 80: Logische Anschlüsse für den Funktionsblock Flankenerkennung
Allgemeine Beschreibung
Der Funktionsblock Flankenerkennung ermöglicht es, eine positive (ansteigende) oder negative
(abfallende) Flanke des Eingangssignals zu erkennen. Der Funktionsblock kann daraufhin kon-
figuriert werden, eine positive Flanke, eine negative Flanke oder beides zu erkennen. Wenn ei-
ne den Parametereinstellungen entsprechende Flanke erkannt wird, wird der Ausgang Flanke
erkannt für die Dauer der Logik-Ausführungszeit High.
Parameter des Funktionsblocks
Tab. 46: Parameter des Funktionsblocks Flankenerkennung
Parameter
Flankenerkennung
Ablauf-/Timingdiagramm

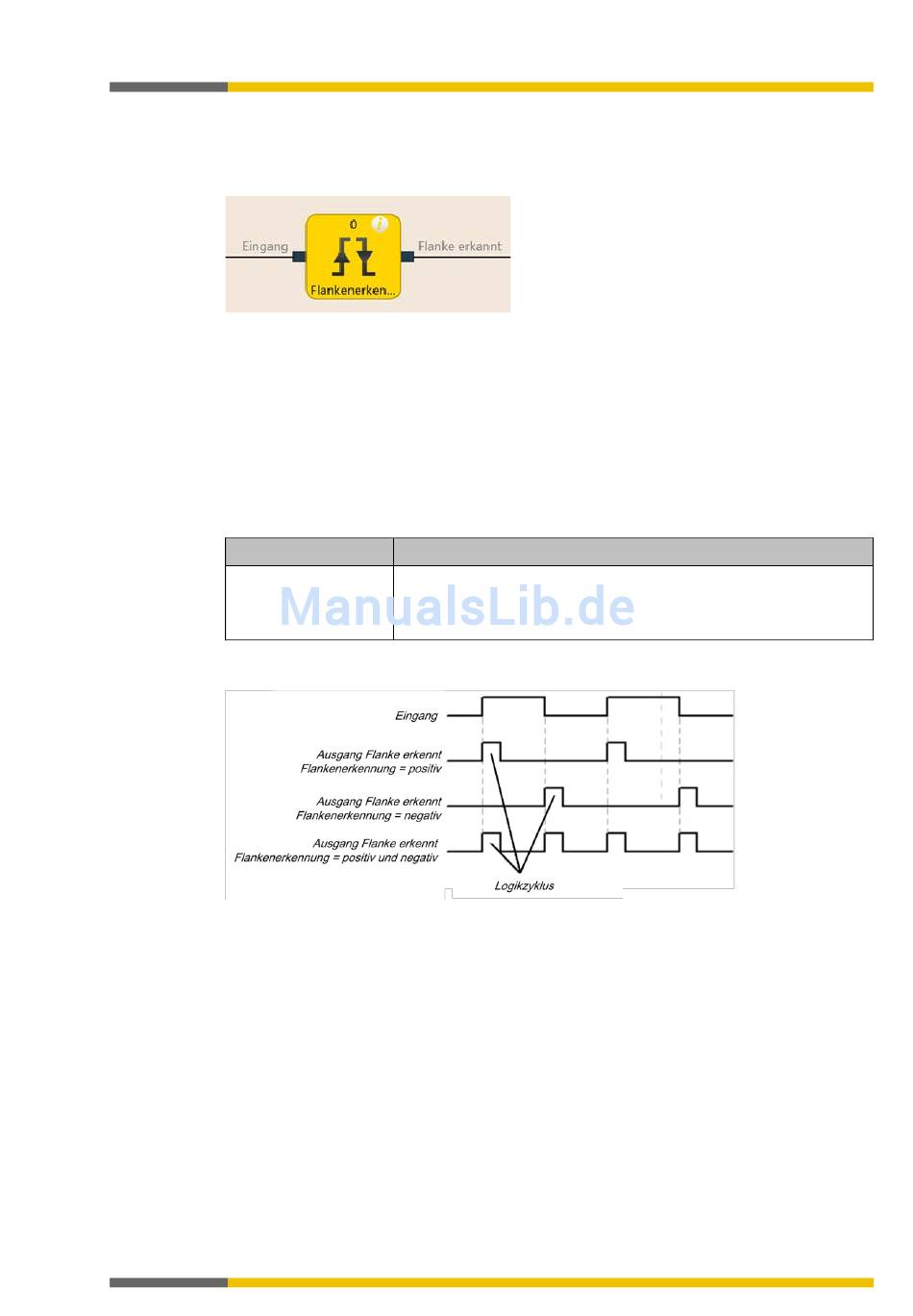

Abb. 81: Timingdiagramm für den Funktionsblock Flankenerkennung
