7.7.7 EDM (Schützkontrolle)
839673611
Funktionsblockdiagramm

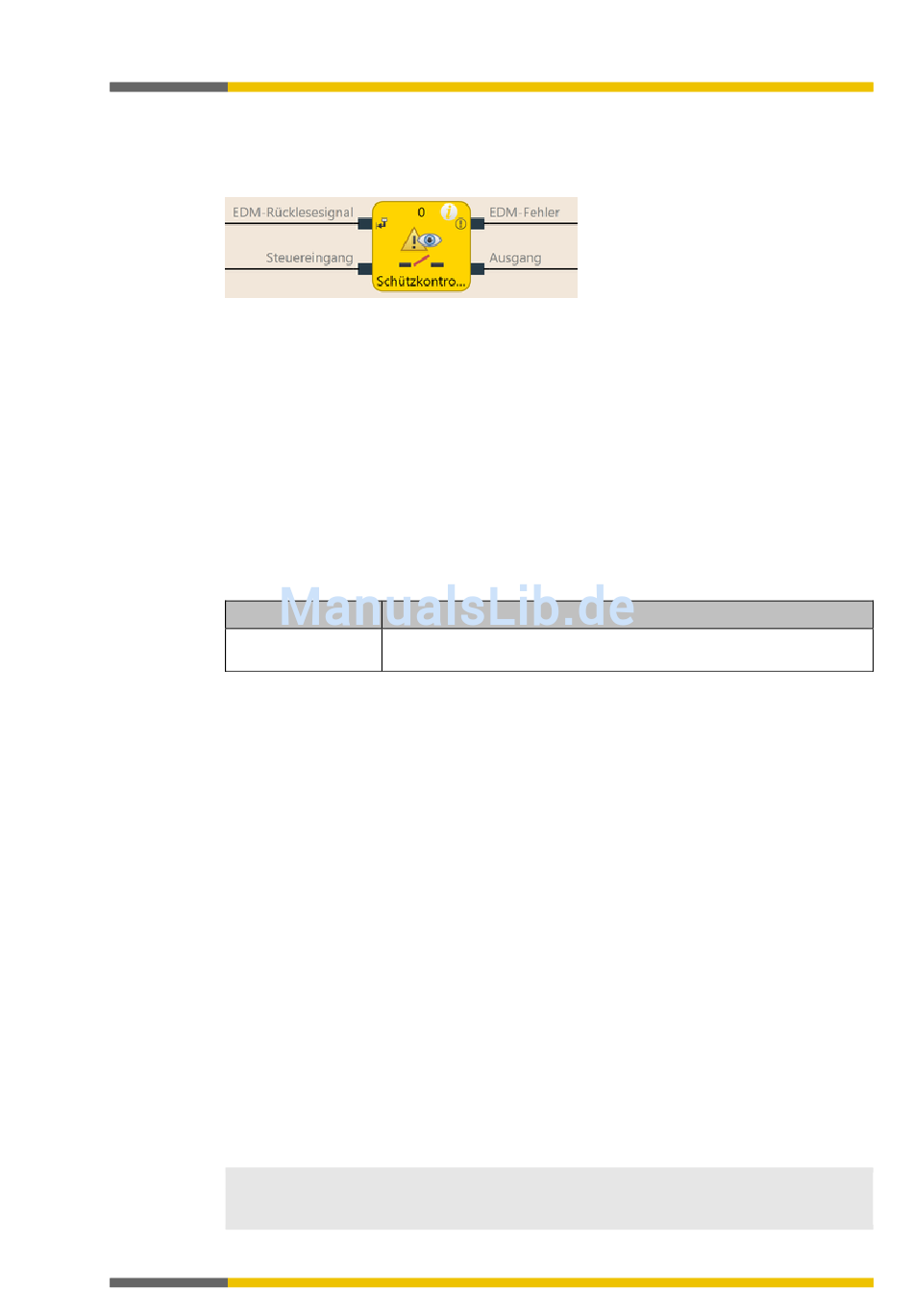

Abb. 103: Funktionsblockdiagramm für den Funktionsblock EDM
Allgemeine Beschreibung
Der Funktionsblock EDM (Schützkontrolle) ermöglicht es, ein externes Gerät (z. B. ein Schütz)
anzusteuern und anhand dessen Rückmeldesignals zu prüfen, ob es wie erwartet geschaltet
hat. Das externe Gerät wird dazu mit dem Ausgang verbunden. Das Rückmeldesignal wird mit
dem Eingang EDM-Rücklesesignal verbunden. Der Steuereingang wird mit dem Logiksignal
verbunden, das den gewünschten Zustand für das externe Gerät darstellt, z. B. der Ausgang
Freigabe eines Reset-Funktionsblocks.
Nach dem Ablauf der maximalen Rückmeldeverzögerung wirkt eine Entprellzeit von 12 ms.
Wechselt das EDM-Rücklesesignal für mehr als 12 ms in den falschen Zustand, dann tritt ein
EDM-Fehler auf.
Parameter des Funktionsblocks
Tab. 71: Parameter des Funktionsblocks EDM
Parameter
Max. Rückmeldever-
zögerung
Ausgang
Ausgang wird High, wenn das EDM-Rücklesesignal High ist und dann der Steuereingang von
Low zu High wechselt.
Ausgang wird Low, wenn der Steuereingang Low ist oder wenn ein EDM-Fehler ansteht
(Ausgang EDM-Fehler ist High).
EDM-Fehler und Fehler-Flag
Generell ist die Erwartung, dass das EDM-Rücklesesignal immer den invertierten Wert des
Steuereingangs innerhalb der konfigurierten Max. Rückmeldeverzögerung (T
Die Ausgänge EDM-Fehler und Fehler-Flag werden High, wenn ...
• der Steuereingang von Low zu High wechselt und das EDM-Rücklesesignal Low ist (un-
abhängig von T
• der Steuereingang von Low zu High wechselt und das EDM-Rücklesesignal nicht inner-
halb von T
• der Steuereingang von High zu Low wechselt und das EDM-Rücklesesignal nicht inner-
halb von T
• der Steuereingang Low ist und das EDM-Rücklesesignal länger als 12 ms auf Low wech-
selt
• der Steuereingang High ist und das EDM-Rücklesesignal länger als 12 ms auf High
wechselt
Die Ausgänge EDM-Fehler und Fehler-Flag werden Low, wenn eine Signalfolge erkannt wur-
de, die Ausgang auf High setzt.
HINWEIS
Wenn Sie eine Verzögerung der Signale vom Ausgang benötigen, dann müssen Sie die Aus-
gangsverzögerung mit einem anderen Funktionsblock vor dem EDM-Funktionsblock und
nicht dahinter realisieren. Andernfalls kann dies zu einem EDM-Fehler führen
Wieland Electric GmbH | BA000967 | 11/2016 (Rev. E)
Logikprogrammierung – Funktionsblöcke
Mögliche Werte
100 bis 1000 ms in 10-ms-Schritten. Der Wert muss größer sein als
die Logik-Ausführungszeit.
), oder
EDM
von High auf Low wechselt, oder
EDM
von Low auf High wechselt, oder
EDM
) annimmt.
EDM
