Logikprogrammierung – Funktionsblöcke
Ablauf-/Timingdiagramm
Im folgenden Diagramm ist ein typischer Verlauf der Ein- und Ausgangszustände des Funkti-
onsblocks zu sehen. Der Ablauf zeigt fünf Zyklen der Presse, wo der Pressvorgang zwei Mal
mit dem Eingang Stoppanforderung unterbrochen wurde.

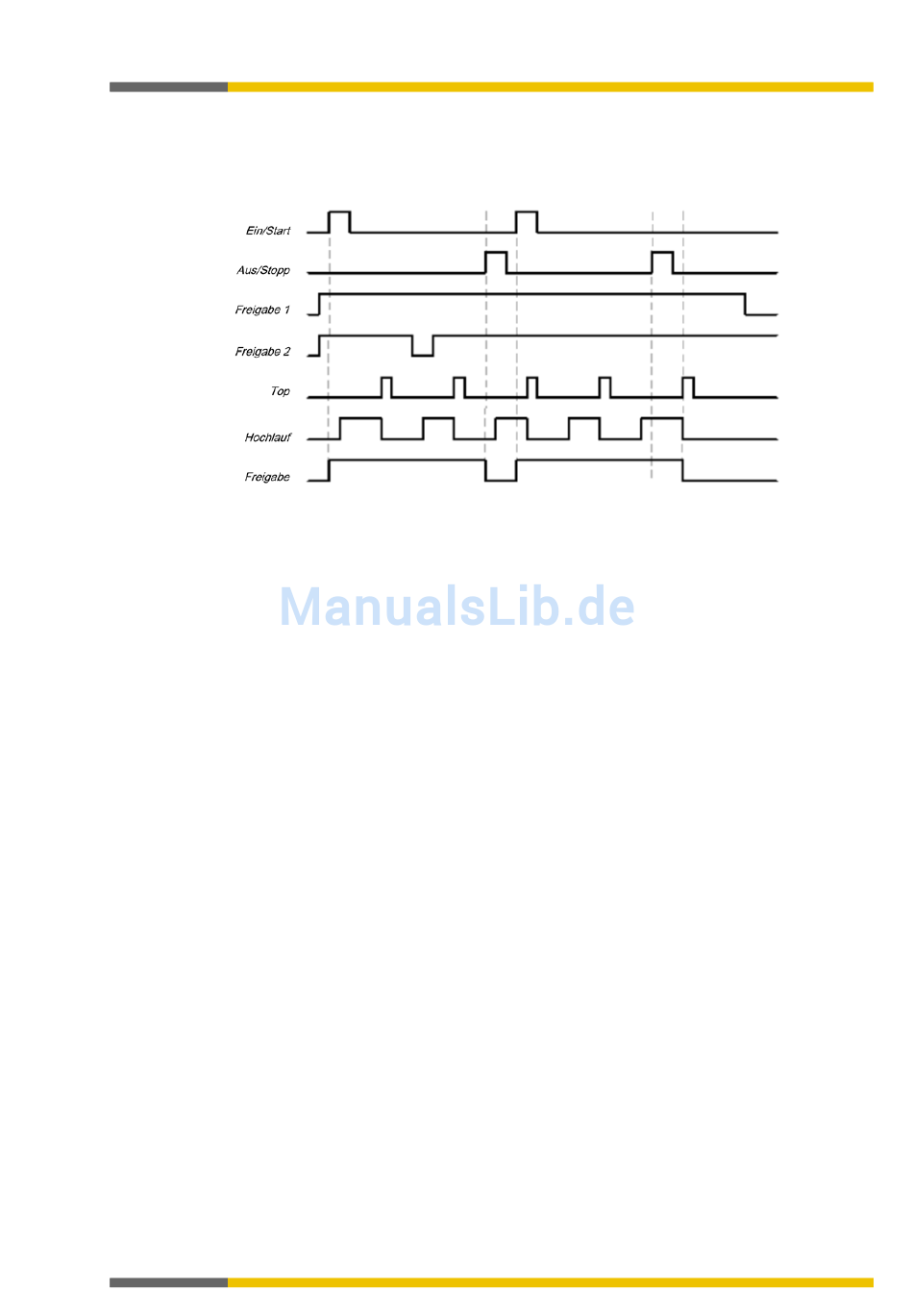

Abb. 169: Typisches Ablauf-/Timingdiagramm für den Funktionsblock Presse Automatik
1076896011
