Presse Einzelhub - Wieland samos PRO Handbuch

7.10.2.2

Presse Einzelhub

Funktionsblockdiagramm

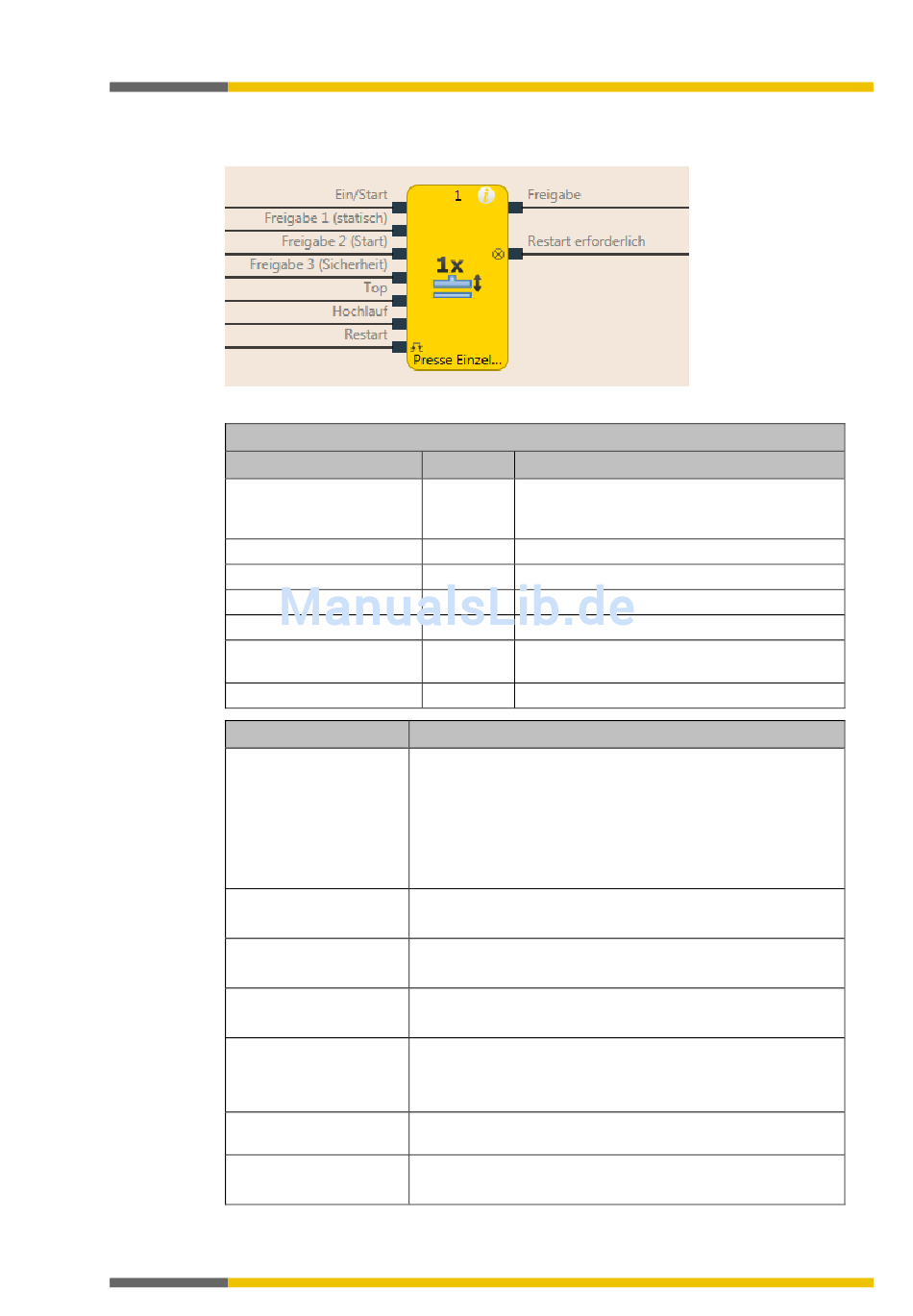

Abb. 163: Logische Anschlüsse für den Funktionsblock Presse Einzelhub
Eingänge
Bezeichnung
Ein/Start
Freigabe 1 (statisch)
Freigabe 2 (Start)
Freigabe 3 (Sicherheit)
Top
Hochlauf
Restart
Parameter
Wiederanlaufsperre
Freigabe 2
Freigabe 3
Ein/Start-Modus
Modus für Aufwärts-
hub-Muting
Max. Zeit für Hochlauf-
Muting
Min. Restart-Pulszeit
Wieland Electric GmbH | BA000967 | 11/2016 (Rev. E)
Logikprogrammierung – Funktionsblöcke
Typ Kurzbeschreibung
Pflicht Starten eines Pressvorgangs mit der steigen-
den Flanke bzw. stoppen mit der fallenden
Flanke
Pflicht Hauptfreigabe der Presse
Optional Zusätzlicher Freigabeeingang
Optional Zusätzlicher Freigabeeingang
Pflicht Oberer Totpunkt
Optional Kontakt für die Signalisierung des Hochlaufs
der Presse
Optional Zurücksetzen des Zustands der Presse
Mögliche Werte
• 1 - ohne
• 2 - immer
• 3 - Wenn Ein/Start, Freigabe 1 oder Freigabe 3 inaktiv
• 4 - Wenn Top aktiv oder Freigabe 1 oder Freigabe 3 inak-
tiv
• 5 - Wenn Freigabe 1 oder Freigabe 3 inaktiv
• An: Der Eingang Freigabe 2 ist vorhanden
• Aus: Der Eingang Freigabe 2 ist nicht vorhanden
• An: Der Eingang Freigabe 3 ist vorhanden
• Aus: Der Eingang Freigabe 3 ist nicht vorhanden
• 1 - Tippen
• 2 - Einmalig Start
• 1 - ohne
• 2 - immer (nur für Freigabe 3)
• 3 - für Freigabe 3 und Ein/Start
1 bis 7200 s.
• 100 ms
• 350 ms
