7.4 Eingangs- und Ausgangssignalanschlüsse von Funktionsblöcken
840958219
7.4.1 Funktionsblock-Eingangsanschlüsse
840960651
Mögliche Quellen für Funktionsblockeingänge sind alle Eingangselemente, die im Auswahl-
baum der Eingänge des Logikeditors aufgelistet sind sowie Ausgänge von Funktionsblöcken.
7.4.2 Invertieren von Eingängen
840962571
Die Eingänge mancher Funktionsblöcke können als invertiert konfiguriert werden. Das bedeu-
tet, dass der Funktionsblock ein High-Signal an einem invertierten Eingang als Low wertet und
umgekehrt.
Um einen Eingang zu invertieren, klicken Sie auf das Symbol des Funktionsblocks und markie-
ren Sie den gewünschten Eingang unter E/A-Konfiguration im rechten Seitenfenster als inver-
tiert.
Invertierte Eingänge werden mit einem kleinen weißen Kreis angezeigt:

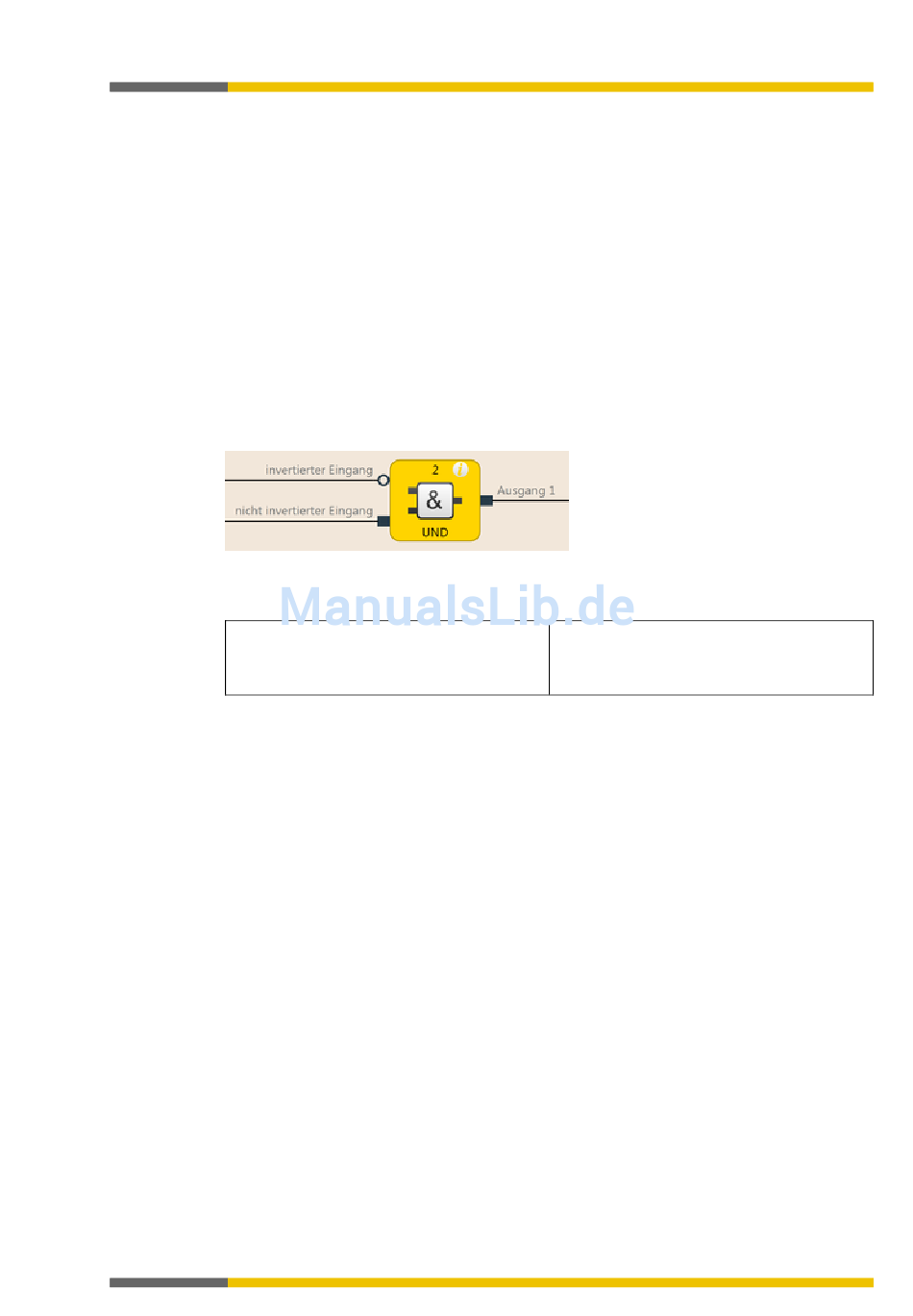

Abb. 59: Beispiel eines UND-Funktionsblocks mit einem invertierten Eingang
Zu den Funktionsblöcken mit invertierbaren Eingängen gehören u. a. die folgenden Funktions-
blöcke:
• UND
• ODER
• XOR
Wieland Electric GmbH | BA000967 | 11/2016 (Rev. E)
Logikprogrammierung – Funktionsblöcke
• RS Flip-Flop
• JK Flip-Flop
• T-Flip-Flop
