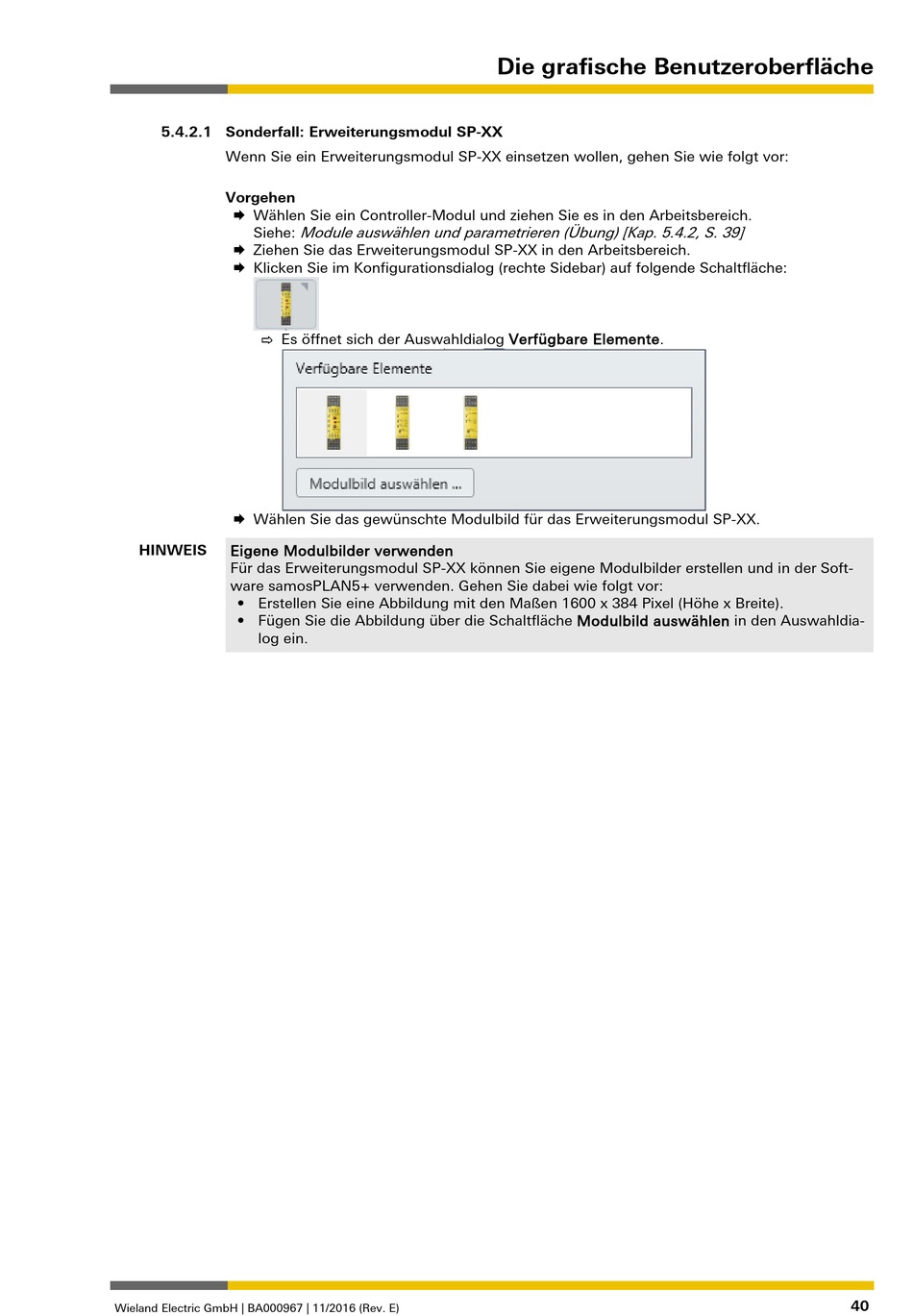

5.4.2.1

Sonderfall: Erweiterungsmodul SP-XX

Wenn Sie ein Erweiterungsmodul SP-XX einsetzen wollen, gehen Sie wie folgt vor:
Vorgehen
 Wählen Sie ein Controller-Modul und ziehen Sie es in den Arbeitsbereich.
Siehe:
 Ziehen Sie das Erweiterungsmodul SP-XX in den Arbeitsbereich.
 Klicken Sie im Konfigurationsdialog (rechte Sidebar) auf folgende Schaltfläche:
⇨ Es öffnet sich der Auswahldialog Verfügbare Elemente.
 Wählen Sie das gewünschte Modulbild für das Erweiterungsmodul SP-XX.
HINWEIS
Eigene Modulbilder verwenden
Für das Erweiterungsmodul SP-XX können Sie eigene Modulbilder erstellen und in der Soft-
ware samosPLAN5+ verwenden. Gehen Sie dabei wie folgt vor:
• Erstellen Sie eine Abbildung mit den Maßen 1600 x 384 Pixel (Höhe x Breite).
• Fügen Sie die Abbildung über die Schaltfläche Modulbild auswählen in den Auswahldia-
log ein.
Wieland Electric GmbH | BA000967 | 11/2016 (Rev. E)
Module auswählen und parametrieren (Übung) [Kap. 5.4.2, S. 39]
