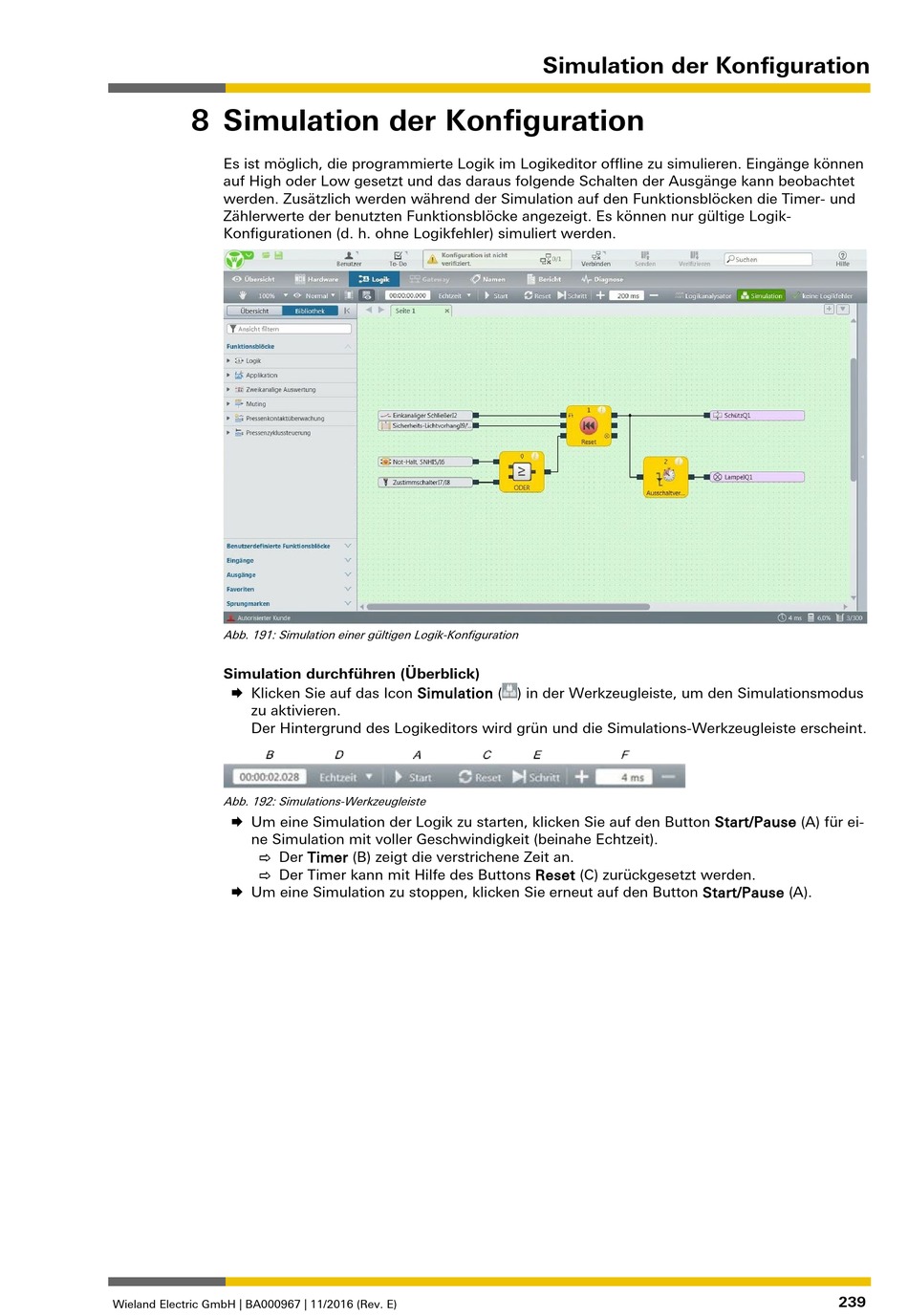

8

Simulation der Konfiguration

839257355
Es ist möglich, die programmierte Logik im Logikeditor offline zu simulieren. Eingänge können
auf High oder Low gesetzt und das daraus folgende Schalten der Ausgänge kann beobachtet
werden. Zusätzlich werden während der Simulation auf den Funktionsblöcken die Timer- und
Zählerwerte der benutzten Funktionsblöcke angezeigt. Es können nur gültige Logik-
Konfigurationen (d. h. ohne Logikfehler) simuliert werden.
Abb. 191: Simulation einer gültigen Logik-Konfiguration
Simulation durchführen (Überblick)
 Klicken Sie auf das Icon Simulation ( ) in der Werkzeugleiste, um den Simulationsmodus
zu aktivieren.
Der Hintergrund des Logikeditors wird grün und die Simulations-Werkzeugleiste erscheint.
Abb. 192: Simulations-Werkzeugleiste
 Um eine Simulation der Logik zu starten, klicken Sie auf den Button Start/Pause (A) für ei-
⇨ Der Timer (B) zeigt die verstrichene Zeit an.
ne Simulation mit voller Geschwindigkeit (beinahe Echtzeit).
⇨ Der Timer kann mit Hilfe des Buttons Reset (C) zurückgesetzt werden.
 Um eine Simulation zu stoppen, klicken Sie erneut auf den Button Start/Pause (A).
