7.10.2.3

Presse Automatik

Funktionsblockdiagramm

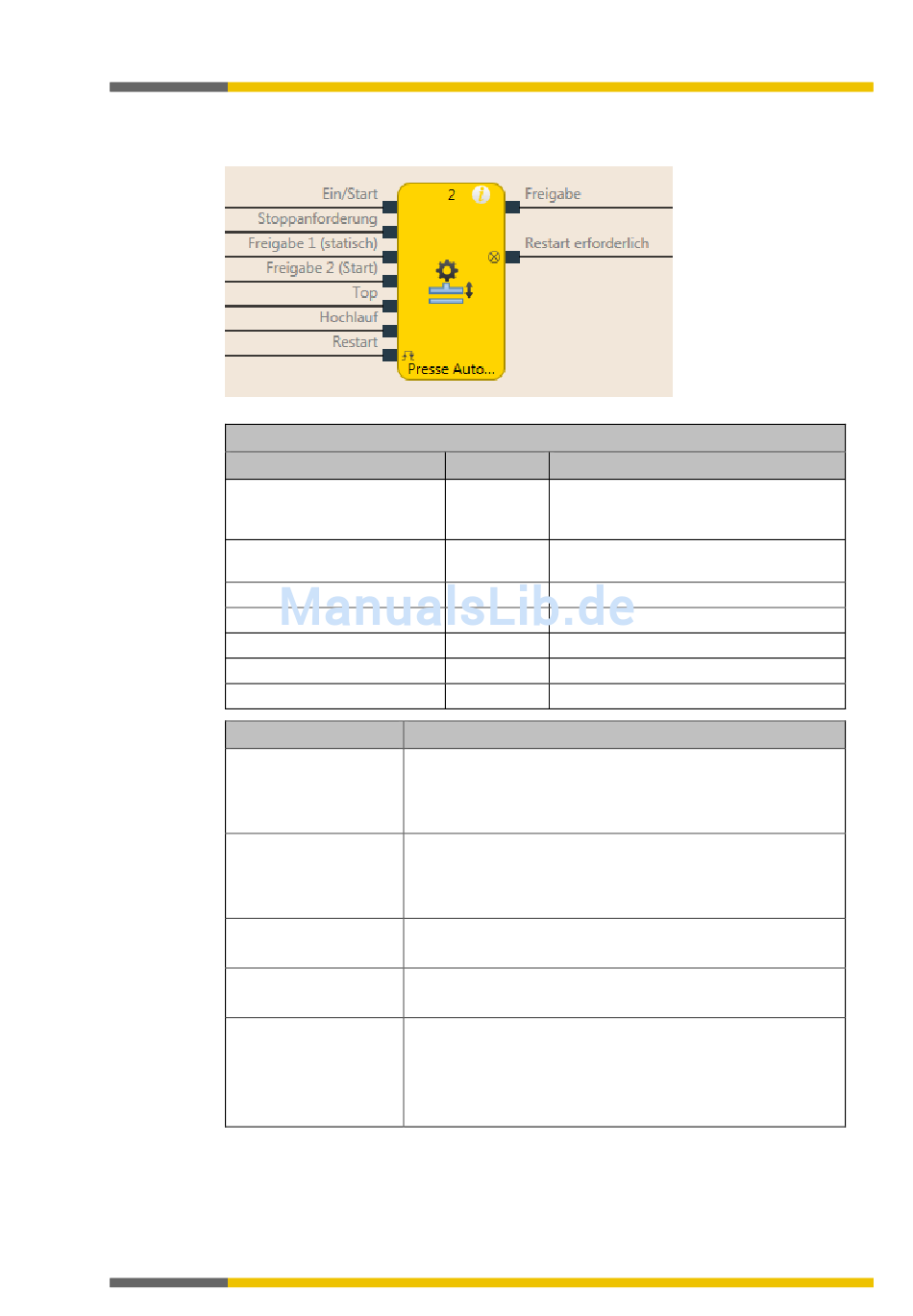

Abb. 168: Logische Anschlüsse für den Funktionsblock Presse Automatik
Eingänge
Bezeichnung
Ein/Start
Stoppanforderung
Freigabe 1 (statisch)
Freigabe 2 (Start)
Top
Hochlauf
Restart
Parameter
Wiederanlaufsperre
nach Stoppbedingung
Stoppanforderung
Eingang Hochlauf
Freigabe 2
Min. Restart-Pulszeit
Wieland Electric GmbH | BA000967 | 11/2016 (Rev. E)
Logikprogrammierung – Funktionsblöcke
Typ Kurzbeschreibung
Pflicht Starten eines Pressvorgangs (und auslö-
sen einer Stoppanforderung falls
Aus/Stopp nicht vorhanden ist)
Optional Auslösen einer Stoppanforderung, falls
der Eingang vorhanden ist
Pflicht Hauptfreigabe der Presse
Optional Zusätzlicher Freigabeeingang
Pflicht Oberer Totpunkt
Optional Presse ist im Hochlauf (Aufwärtshub)
Optional Zurücksetzen des Zustands der Presse
Mögliche Werte
An: Nach einem Fehler muss der FB mit einer gültigen Restart-
Sequenz zurückgesetzt werden.
Aus: Kein Restart erforderlich, Eingang Restart nicht vorhan-
den.
An: Stoppanforderung wird über den Eingang Stoppanforde-
rung ausgelöst
Aus: Stoppanforderung wird über ein Low Signal am Eingang
Ein/Start ausgelöst
An: Der Eingang Hochlauf ist vorhanden
Aus: Der Eingang Hochlauf ist nicht vorhanden
An: Der Eingang Freigabe 2 ist vorhanden
Aus: Der Eingang Freigabe 2 ist nicht vorhanden
Für einen gültigen Reset:
100 ms: Der Eingang Restart muss mindestens 100 ms auf
High sein.
350 ms: Der Eingang Restart muss mindestens 350 ms auf
High sein.
