Hinweise
• Bei diesem Beispiel ist der Materialfluss nur in eine Richtung möglich.
• Um Material in beide Richtungen (d. h. bidirektional) bewegen zu können, legen Sie den
Kreuzpunkt direkt in die Lichtstrahlen der BWS.
Weitere Informationen:
• Die in diesem Beispiel gezeigte Anordnung der Sensoren ist sowohl für Einweg-
Lichtschranken als auch für Reflexions-Lichtschranken geeignet.
• Vermeiden Sie eine gegenseitige Beeinflussung der Sensoren.
• Erhöhen Sie den Schutz gegen Manipulationen und die Sicherheit mit Hilfe der folgenden
konfigurierbaren Funktionen:
– Gleichzeitigkeitsüberwachung
– Überwachung der Muting-Gesamtzeit
– Muting-Ende durch BWS
• Weiterführende Informationen:
Ablauf-/Timingdiagramm
Der Funktionsblock erfordert es, dass eine gültige Muting-Sequenz stattfindet. Die nachfol-
gende Abbildung zeigt ein Beispiel für eine gültige Muting-Sequenz basierend auf der Parame-
ter-Grundeinstellung für diesen Funktionsblock. Der Eingang C1 ist in der unten dargestellten
Sequenz nicht enthalten.

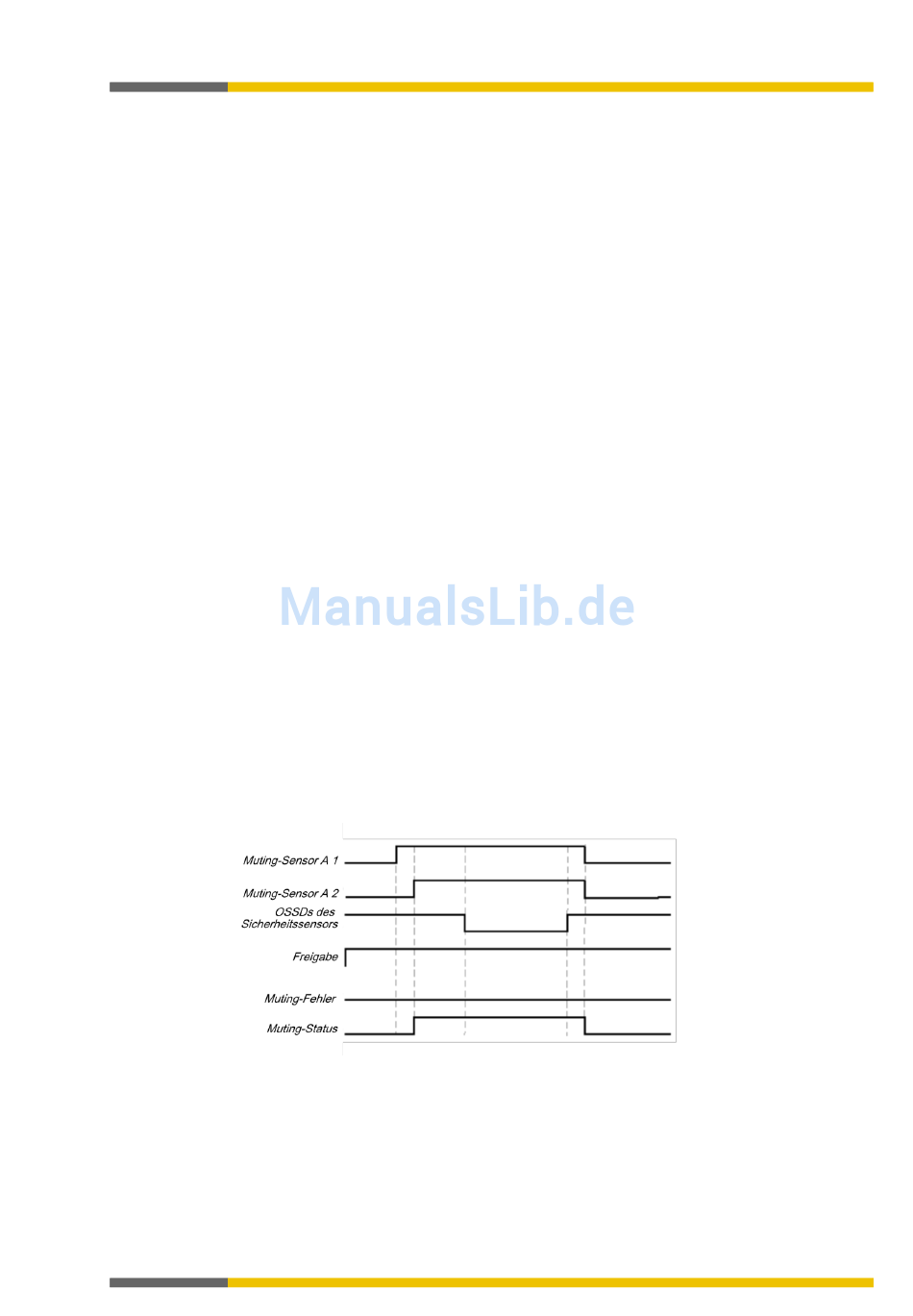

Abb. 141: Gültige Muting-Sequenz bei Benutzung der Konfigurations-Grundeinstellung
Wieland Electric GmbH | BA000967 | 11/2016 (Rev. E)
Logikprogrammierung – Funktionsblöcke
Mindestabstand zwischen der Detektionslinie der BWS und der Detektion
durch A1, A2
Abstand zwischen den beiden Detektionslinien der Sensoren (Sensoren akti-
viert/Sensoren frei)
Länge des Materials in Förderrichtung
Maximaler Abstand zwischen C1 und der Detektionslinie von A1, A2
Geschwindigkeit des Materials (z. B. des Förderbands)
Eingestellte Muting-Gesamtzeit [s]
, Ansprechzeit des Lichtvorhangs bzw. der Muting-Sensoren im samosPRO
(siehe Hardware-Handbuch, Ansprechzeiten des Systems).
Kreuz-Muting (zweiseitig) [Kap. 7.9.9, S. 167]
Hinweise zur Verkabelung [Kap. 7.9.3, S. 158]
