7.10.2.2.3

Eingangssignale des Funktionsblocks Einzelhub

Bezeichnung
Ein/Start
Freigabe 1 (statisch)
Freigabe 2 (Start)
Freigabe 3 (Sicherheit)
Top
Hochlauf
Restart
Eingang Ein/Start
Das Eingangssignal Ein/Start wird benutzt, um Beginn und Ende der Pressenbewegung anzu-
zeigen. Eine ansteigende Flanke (Low zu High) am Eingang Ein/Start signalisiert einen Start
der Presse. Ein Low am Eingang Ein/Start signalisiert einen Stopp der Presse. Wenn der Para-
meter Ein/Start-Modus auf 2 - Einmalig Start gesetzt ist, kann die Presse nicht durch ein Low
am Ein/Start-Eingang gestoppt werden.
Ergreifen Sie zusätzliche Sicherheitsmaßnahmen, wenn der Modus für den Ein/Start-
Eingang auf „2 - Einmalig Start" gesetzt ist!
Wenn der Parameter Ein/Start-Modus auf 2 - Einmalig Start gesetzt ist, müssen Sie zusätzli-
che Sicherheitsmaßnahmen ergreifen (z. B. Absicherung der Gefahrenstelle durch einen
Lichtvorhang). Andernfalls bringen Sie den Bediener der Presse in Gefahr.
ACHTUNG
Wenn der Parameter Ein/Start-Modus auf 1 - Tippen gesetzt ist und die Bedingung für Wie-
deranlaufsperre auf 2 - immer oder 3 - Wenn Ein/Start, Freigabe 1 oder Freigabe 3 inaktiv,
dann ist nach einem Stopp, der durch ein Low am Eingang Ein/Start verursacht wurde, eine
gültige Restart-Sequenz erforderlich.
Das Freigabesignal einer Zweihandsteuerung oder eines Funktionsblocks für Taktbetrieb ist
besonders geeignet für den Anschluss an den Eingang Ein/Start.

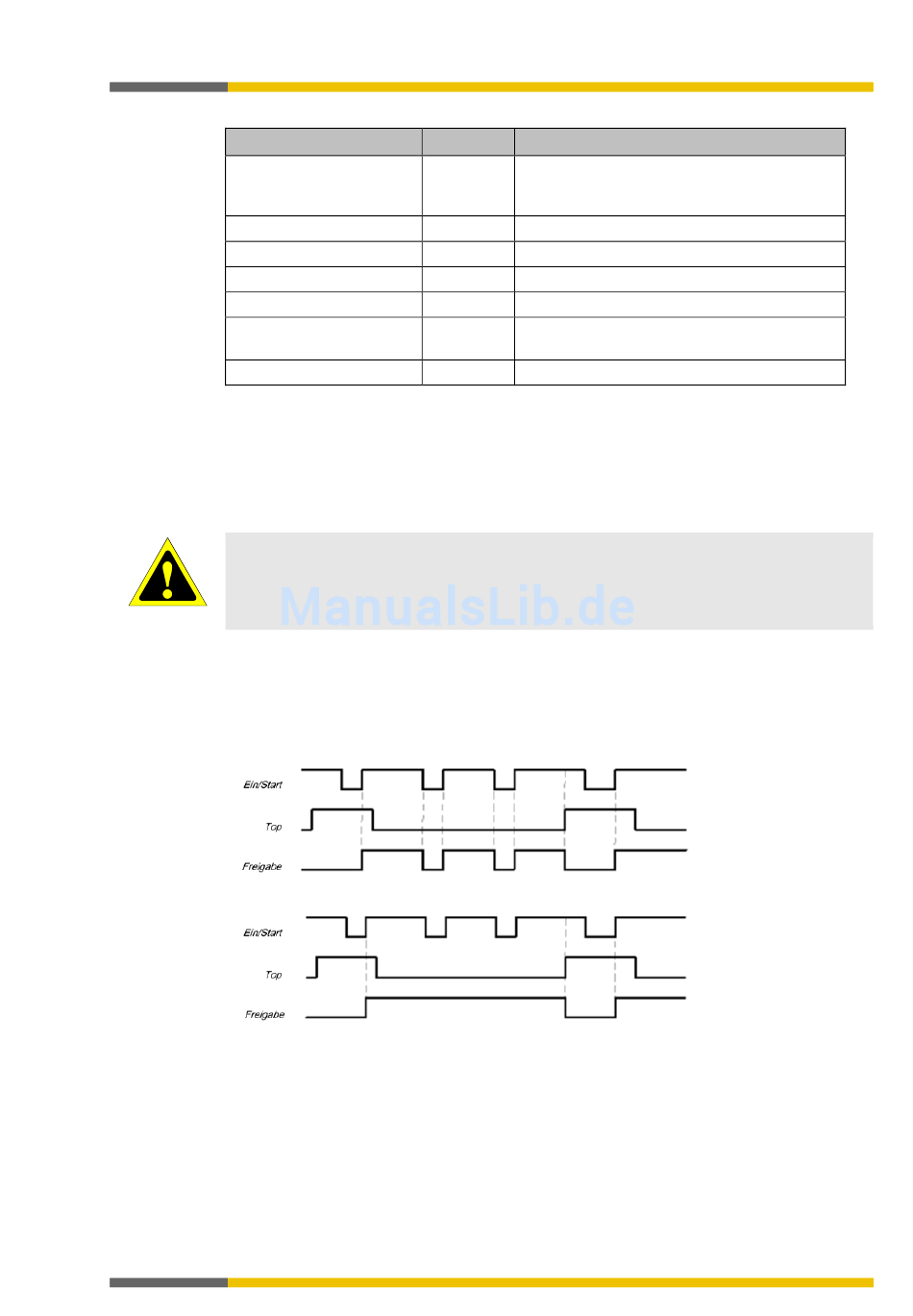

Abb. 166: Ablauf-/ Timingdiagramm für den Funktionsblock Presse Einzelhub bei Konfiguration von Ein/Start auf 1 - Tip-
pen
Abb. 167: Ablauf-/ Timingdiagramm für den Funktionsblock Presse Einzelhub bei Konfiguration von Ein/Start auf 2 - Ein-
malig Start
Eingang Freigabe 1 (statisch)
Das Eingangssignal Freigabe 1 (statisch) ist zwingend erforderlich. Der Ausgang Freigabe
wird immer sofort Low, wenn Freigabe 1 (statisch) Low wird.
Wenn dieser Funktionsblock zusammen mit einem Pressenkontakt-Funktionsblock (z. B. Kon-
taktmonitor Exzenterpresse oder Kontaktmonitor Universalpresse) benutzt wird, muss dessen
Freigabesignal mit dem Eingang Freigabe 1 (statisch) dieses Funktionsblocks verbunden wer-
den.
Wieland Electric GmbH | BA000967 | 11/2016 (Rev. E)
Logikprogrammierung – Funktionsblöcke
Typ Kurzbeschreibung
Pflicht Starten eines Pressvorgangs mit der steigen-
den Flanke bzw. stoppen mit der fallenden
Flanke
Pflicht Hauptfreigabe der Presse
Optional Zusätzlicher Freigabeeingang
Optional Zusätzlicher Freigabeeingang
Pflicht Oberer Totpunkt
Optional Kontakt für die Signalisierung des Hochlaufs
der Presse
Optional Zurücksetzen des Zustands der Presse
