7.10.2.1.4 Ausgänge des Funktionsblocks Presse Einrichten
Tab. 109: Ausgänge des Funktionsblocks Presse Einrichten
Bezeichnung
Freigabe
Restart erforderlich
Freigabe 1 invertiert
Ausgang Freigabe
Der Ausgang Freigabe wird High, wenn Restart erforderlich Low ist (d.h. kein Wiederanlauf
ist erforderlich) und die folgenden Bedingungen erfüllt sind:
Wenn der Parameter Einzelhub auf Inaktiv gesetzt ist, Freigabe 1 (statisch) High ist und
Freigabe 2 (Start) (falls konfiguriert) High ist; und eine ansteigende Flanke (Low zu High) am
Eingang Ein/Start erkannt wird. (In diesem Fall wird der Ausgang Freigabe Low, wenn der
Eingang Ein/Start von High zu Low wechselt oder der Eingang Freigabe 1 Low wird); oder
Wenn der Parameter Einzelhub auf Aktiv gesetzt ist, Freigabe 1 (statisch) High ist und Frei-
gabe 2 (Start) (falls konfiguriert) High ist, und eine ansteigende Flanke (Low zu High) am
Eingang Ein/Start erkannt wird. (In diesem Fall wird der Ausgang Freigabe Low, wenn der
Eingang Top von Low zu High wechselt oder der Eingang Ein/Start von High zu Low wechselt
oder der Eingang Freigabe 1 Low wird)
Ausgang Restart erforderlich
Der Ausgang Restart erforderlich ist High, wenn eine gültige Restart-Sequenz am Eingang
Restart erwartet wird. Dieser Ausgang wird erst nach einer gültigen Restart-Sequenz wieder
auf Low gesetzt und während dieser Ausgang High ist, kann der Ausgang Freigabe nicht High
sein. Eine gültige Restart-Sequenz ist in den Abschnitten Parameter Wiederanlaufsperre, Pa-
rameter Min. Restart-Pulszeit und Eingang Restart beschrieben.
Ausgang Freigabe 1 invertiert
Der Ausgang Freigabe 1 invertiert zeigt an, ob am Funktionsblock Presse Einrichten ein Frei-
gabesignal anliegt. Wenn der Eingang Freigabe 1 High ist, ist der Ausgang Freigabe 1 inver-
tiert Low und umgekehrt.

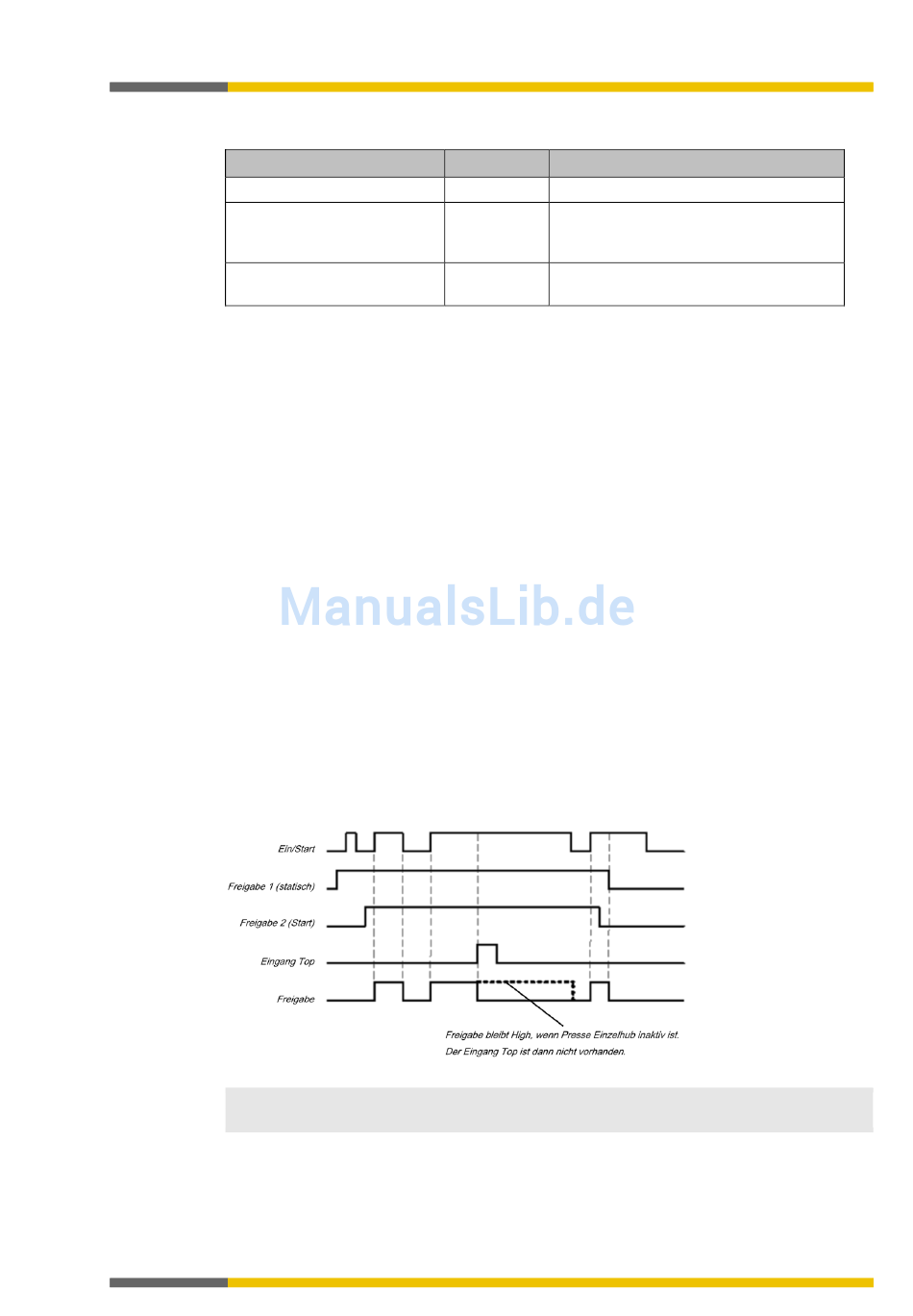

Abb. 162: Ablauf-/ Timingdiagramm für den Funktionsblock Presse Einrichten
HINWEIS
Wenn kein unmittelbarer Wechsel vom Einricht- in den produktiven Betrieb erfolgen soll, so
ist im Logikeditor eine entsprechende Wartezeit zu programmieren.
1076873099
Wieland Electric GmbH | BA000967 | 11/2016 (Rev. E)
Logikprogrammierung – Funktionsblöcke
Typ Kurzbeschreibung
Pflicht Freigabe des Pressvorgangs.
Optional Die Presse muss wegen einer aktivierten
Wiederanlaufsperre zurückgesetzt wer-
den.
Pflicht Ausgang mit invertiertem Signal des
Eingangs Freigabe 1.
196
