Ablauf-/Timingdiagramm
Das folgende Diagramm zeigt einen typischen Verlauf im Mode 1 - Standard bei einer parame-
trierten Anzahl von Eingriffen von 2 und ohne Wiederanlaufsperre.
Eingriffe bedeutet in diesem Fall, dass die Sicherheitsausgänge der BWS durch einen Eingriff
abgeschaltet werden. Ein High-Low-High-Übergang am Eingang Takt (eine aufeinanderfolgen-
de fallende und wieder steigende Flanke) wird als 1 Eingriff (1 Takt) gewertet.

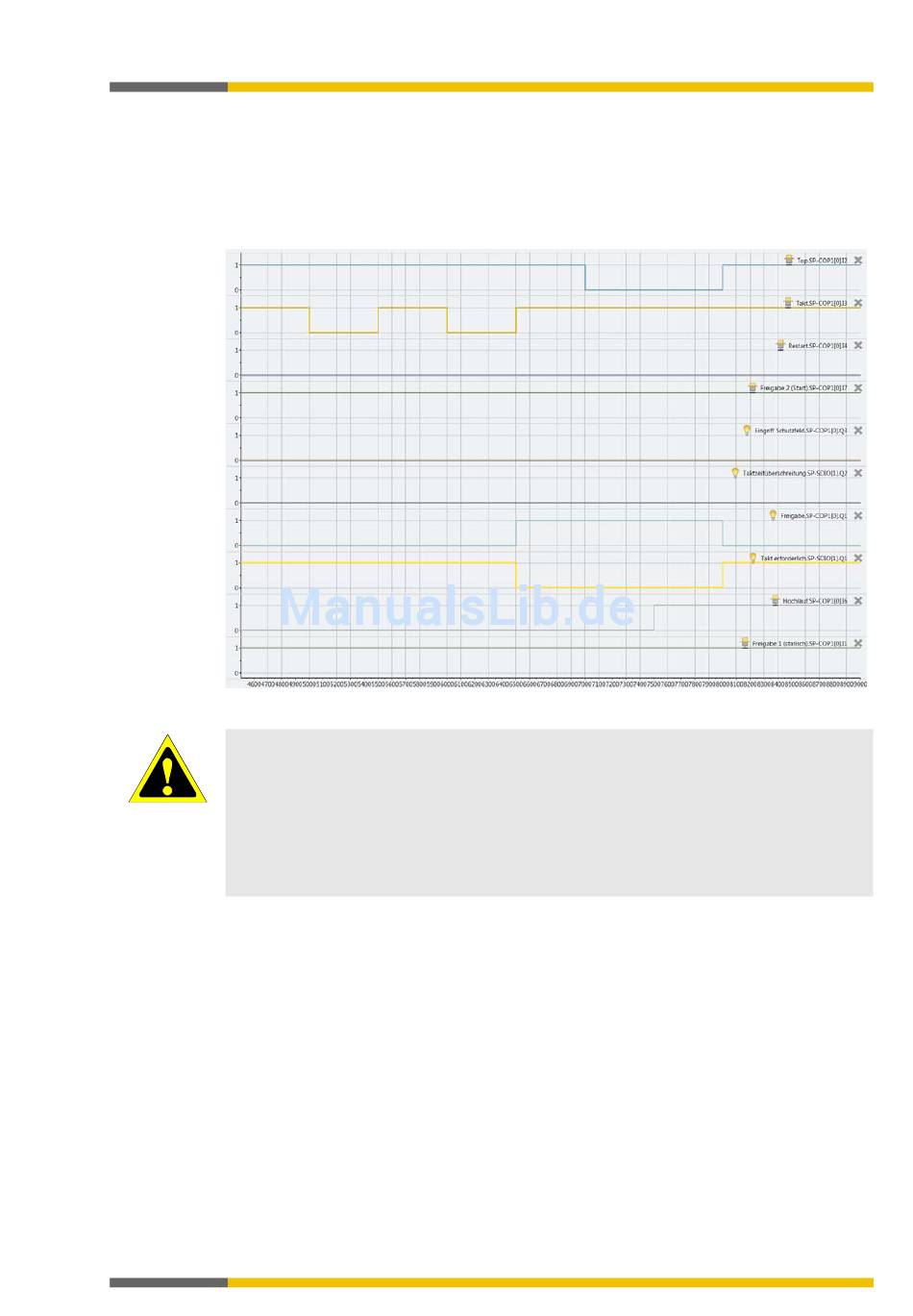

Abb. 171: Ablauf-/ Timingdiagramm für eine vollständige Sequenz im Standard-Mode mit 2 parametrierten Eingriffen ohne
Wiederanlaufsperre
Stellen Sie sicher, dass die Übergänge der Signale für den Wiederanlauf den Anforde-
rungen entsprechen!
Bei einem Kurzschluss nach High (nach 24 V DC) an einem physikalischen Eingang kann das
ausgewertete Signal einen Puls aufweisen, wenn das Signal infolge der Kurzschluss-
ACHTUNG
erkennung zurückgesetzt wird. Wenn ein solcher Puls zu einem Gefahr bringenden Zustand
in der Maschine führen kann, dann sind folgende Punkte zu beachten:
• Für geschützte Leitungsverlegung für die Signalleitung sorgen (wegen Querschluss zu
anderen Signalleitungen)
• Keine Kurzschlusserkennung, d.h. nicht auf Testausgänge referenzieren.
1076907531
