7.8.5

Zweihand Typ IIIA

839809547
Funktionsblockdiagramm

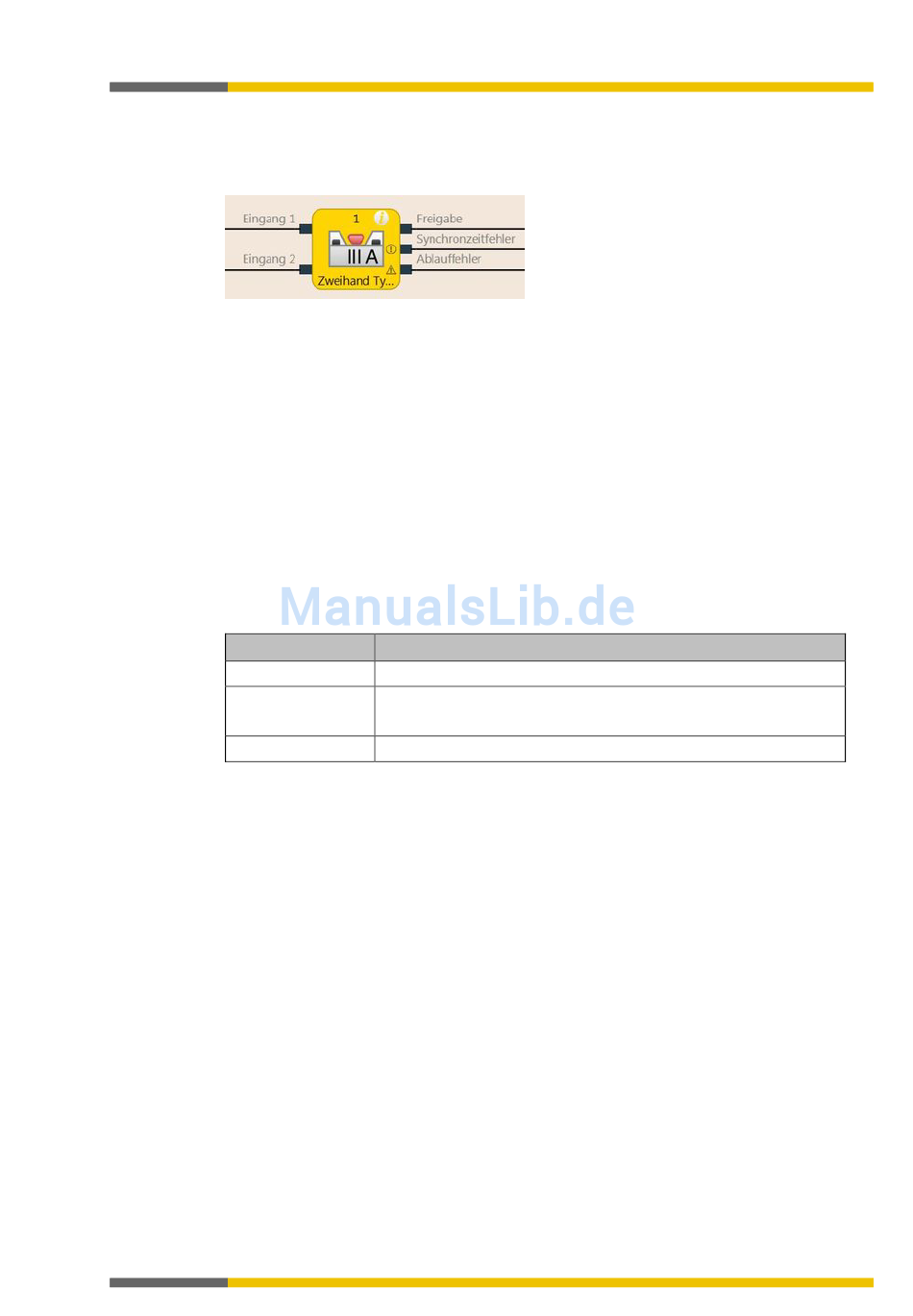

Abb. 125: Funktionsblockdiagramm für den Funktionsblock Zweihand Typ IIIA
Allgemeine Beschreibung
Der Funktionsblock Zweihand Typ IIIA ist ein vordefinierter Funktionsblock für Zweihandsteue-
rungen, für die eine Synchronzeitüberwachung von äquivalenten Eingängen erforderlich ist.
Die interne Logik des Funktionsblocks Zweihand Typ IIIA entspricht der Funktionsweise des
Funktionsblocks Not-Halt, jedoch mit eingeschränkter Parameterauswahl. Der Funktionsblock
ermöglicht eine grafische Unterscheidung entsprechend der Anwendung.
Eingang 1 und Eingang 2 bilden eine zweikanalige Auswertung und müssen äquivalent sein.
Wenn die Auswertung der Eingänge High ist, ist der Ausgang Freigabe High.
Weitere Informationen:
Die Synchronzeit beträgt 500 ms (die Synchronzeit ist fest vorgegeben und kann nicht verän-
dert werden).
Parameter des Funktionsblocks
Tab. 81: Parameter des Funktionsblocks Zweihand Typ IIIA
Parameter
Eingänge
Anlaufsperre
Anzahl Ausgänge
Wieland Electric GmbH | BA000967 | 11/2016 (Rev. E)
Logikprogrammierung – Funktionsblöcke
Zweikanalige Auswertung und Synchronzeit [Kap. 10, S. 248]
Mögliche Werte
Fest vorgegebener Wert: Zweikanalig äquivalent
• ohne Anlaufsperre
• mit Anlaufsperre
• 3 (Ausgang Freigabe, Synchronzeitfehler und Ablauffehler)
