Remanenter Speicher

839523595

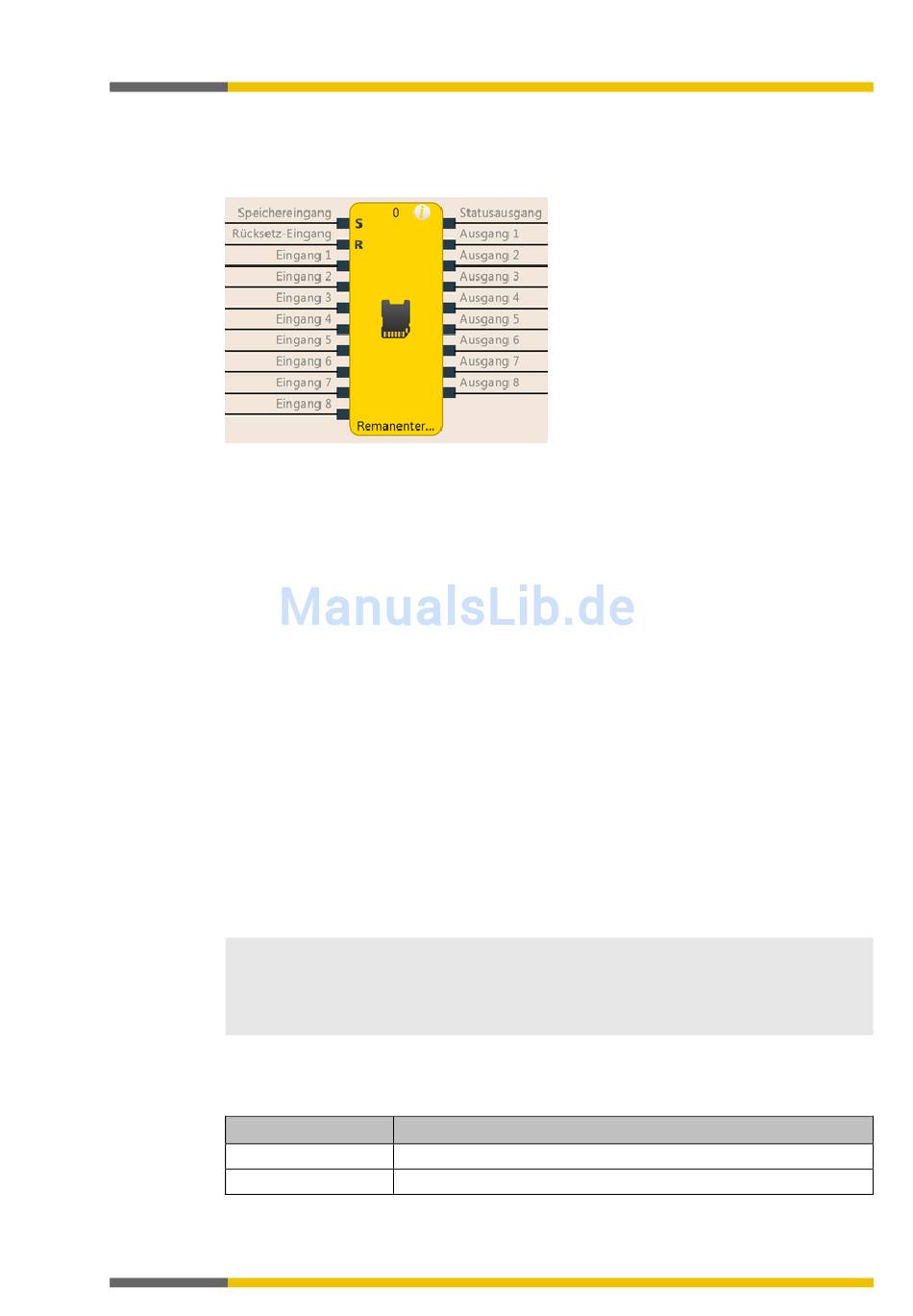

Funktionsblockdiagramm
Abb. 90: Funktionsblockdiagramm für den Funktionsblock Remanenter Speicher
Allgemeine Beschreibung
Der Funktionsblock Remanenter Speicher speichert bis zu 8 Bits nullspannungssicher im Con-
troller-Modul ab. Der an den Eingängen anliegende Wert wird durch ein High-Signal am Spei-
chereingang S im Funktionsblock abgespeichert.
Speicherung und Löschung von Daten
Wird der Speichereingang S High, nachdem er zuvor Low war, werden die an den Eingängen
anliegenden Daten remanent gespeichert und liegen an den Ausgängen an. Wird der Spei-
chereingang S wieder Low, werden keine neuen Daten mehr gespeichert und die zuletzt ge-
speicherten Daten liegen, an den Ausgängen an und stehen so auch nach Ausfall und Wieder-
kehr der Betriebsspannung zur Verfügung.
Liegt der Speichereingang S bis zum Ausfall der Betriebsspannung auf High, so werden die
an den Eingängen liegenden Daten ständig im remanenten Speicher abgespeichert. Nach Wie-
derkehr der Betriebsspannung, werden die Ausgänge durch die zuletzt gespeicherten Daten
aktualisiert, auch wenn der Speichereingang S High ist. Es erfolgt dann solange keine Speiche-
rung von neuen Daten mehr, bis der Speichereingang S wieder auf Low und anschließend auf
High gewechselt ist. Durch diese Funktionalität kann z. B. ein remanenter Fehlerspeicher auf-
gebaut werden, bei dem ein Fehlerbit nur durch eine manuelle Quittierung (Unterbrechung ei-
nes High-Signals am Speichereingang S) gelöscht werden kann.
Der Inhalt des remanenten Speichers und dessen Ausgänge können durch ein High-Signal am
Rücksetzeingang R zurückgesetzt werden, wenn gleichzeitig der Speichereingang S High ist
(Low-High-Flanke nach Power-Up oder Stopp → Run).
Dieser Funktionsblock kann maximal 2-mal in einem Projekt verwendet werden.
HINWEIS
• Um bei Spannungsausfall die gewünschten Daten abzuspeichern, muss sichergestellt
sein, dass das Store-Signal vor den zu speichernden Daten den Low-Zustand erreicht.
• Für alle Eingänge gilt, dass das vorverarbeitete Signal als Eingangssignal relevant ist. Hat
ein Eingangssignal den logischen Pegel "1" und es liegt ein Testpulsfehler vor, dann wird
eine "0" gespeichert. Das Gleiche gilt für den Speicher- und Rücksetzeingang.
Parameter des Funktionsblocks
Tab. 64: Parameter des Funktionsblocks Remanenter Speicher
Parameter
Anzahl Eingänge
Anzahl Ausgänge
