Betriebsartenwahlschalter

839685643
Funktionsblockdiagramm

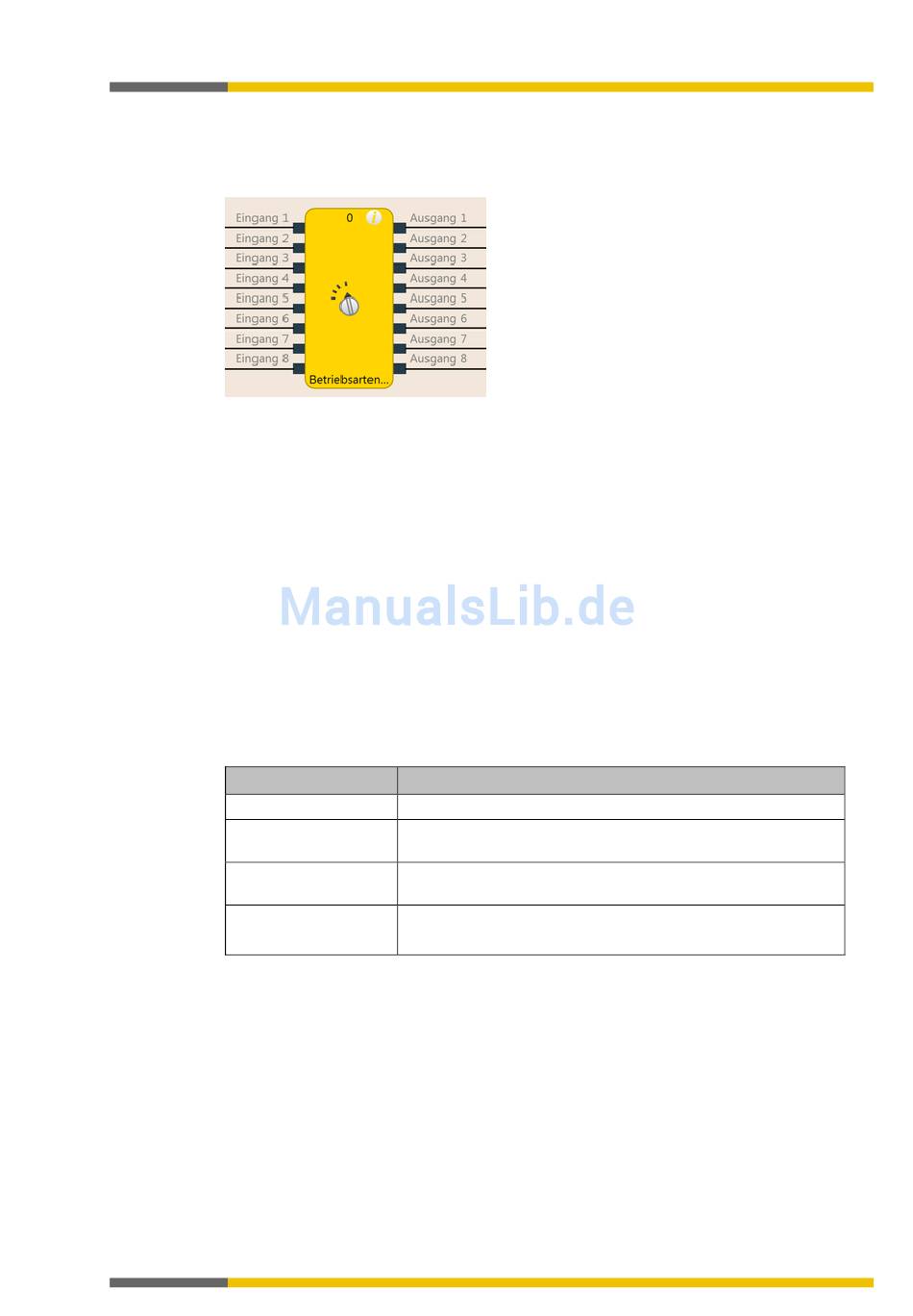

Abb. 109: Funktionsblockdiagramm für den Funktionsblock Betriebsartenwahlschalter
Allgemeine Beschreibung
Der Funktionsblock Betriebsartenwahlschalter wählt einen Ausgang in Abhängigkeit von einem
Eingangswert aus. Ausgang x ist High, wenn Eingang x High ist.
Der Funktionsblock unterstützt zwei bis acht Eingänge und die entsprechenden Ausgänge.
Zu jedem Zeitpunkt darf nur genau ein Eingang High sein. Wenn kein Eingang oder mehr als
ein Eingang High ist, dann bleibt der Ausgang, der zuletzt High war, für die Dauer der einge-
stellten Synchronzeit High. Nach Ablauf der Synchronzeit werden die Ausgänge auf die in der
Fehler-Ausgangskombination definierten Werte gesetzt und der Ausgang Fehler-Flag wird
High.
Wenn während des ersten Logik-Zyklus nach dem Übergang vom Stopp-Zustand zum Run-
Zustand keine gültige Eingangs-Kombination anliegt, dann werden die Ausgänge sofort auf die
in der Fehler-Ausgangskombination definierten Werte gesetzt und der Ausgang Fehler-Flag
wird High.
Parameter des Funktionsblocks
Tab. 73: Parameter des Funktionsblocks Betriebsartenwahlschalter
Parameter
Synchronzeit
Fehler-Ausgangs-
Kombination
Anzahl Eingänge bzw.
Anzahl Ausgänge
Fehler-Flag nutzen
