7.6.12 Binär-Codierer
839507211
Funktionsblockdiagramm

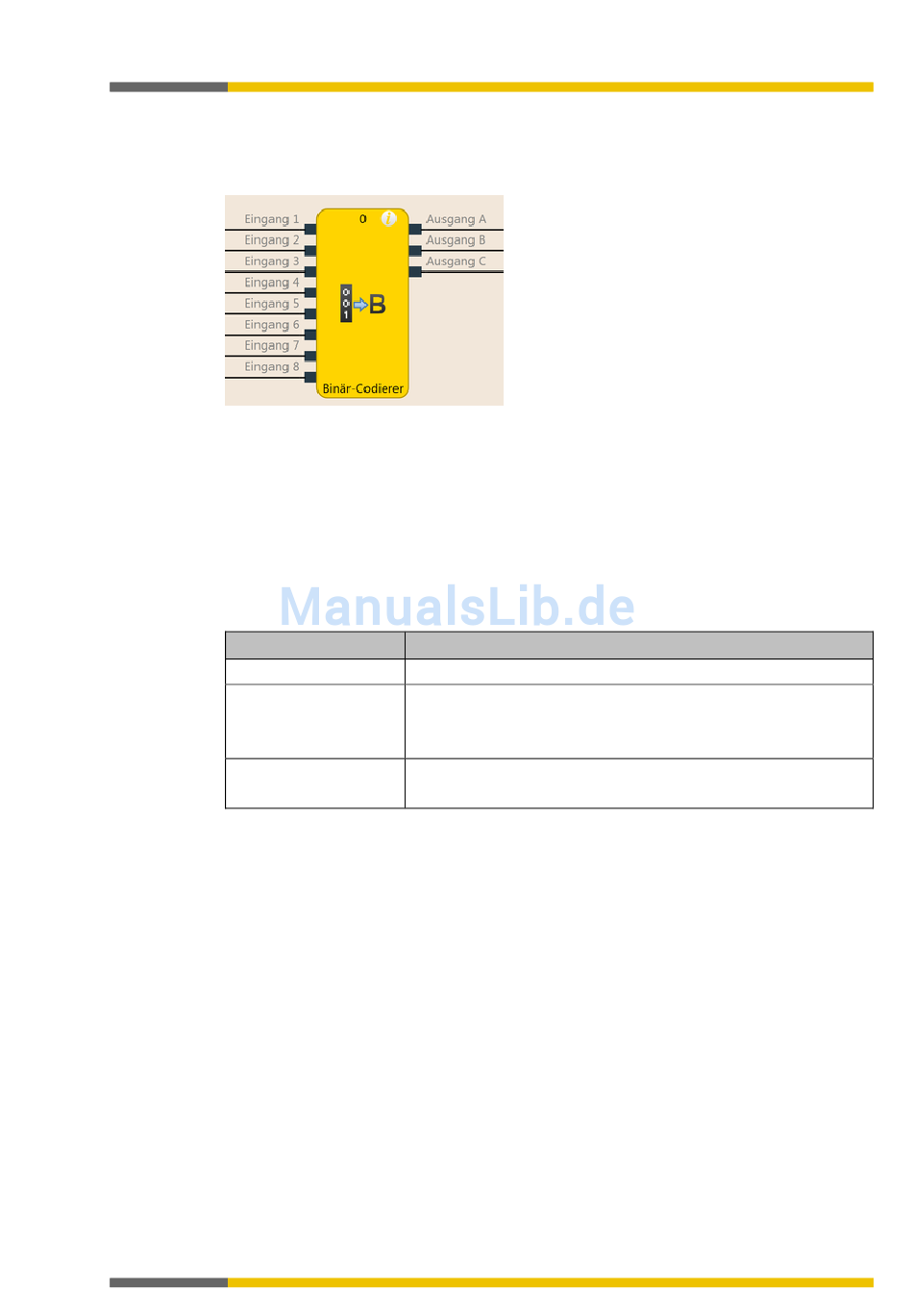

Abb. 82: Logische Anschlüsse für den Funktionsblock Binär-Codierer
Allgemeine Beschreibung
Der Funktionsblock Binär-Codierer kodiert abhängig von der aktuellen Konfiguration einen
Eins-aus-N-Code oder einen Höchstwert-Code zu einem binären Code um (Ausgang A = 2
Ausgang B = 2
der Ausgänge wird durch die Anzahl Eingänge bestimmt. Optional ist ein Ausgang Fehler-Flag
verfügbar.
Parameter des Funktionsblocks
Tab. 47: Parameter des Funktionsblocks Binär-Codierer
Parameter
Anzahl Eingänge
Kodiermodus
Fehler-Flag nutzen
Peak
Im Modus Peak darf zu jedem Zeitpunkt nur ein Eingang High sein. Die Ausgänge werden ab-
hängig vom Index (Eingang 1 = 1, Eingang 2 = 2, ...) dieses Eingangs gesetzt. Wenn alle Ein-
gänge Low sind oder wenn mehr als ein Eingang gleichzeitig High ist, werden alle Ausgänge
Low und der Ausgang Fehler-Flag wird High.
Höchstwertigste
Im Modus Höchstwertigste dürfen mehrere Eingänge gleichzeitig High sein. Die Ausgänge
werden abhängig von demjenigen Eingang davon mit dem höchsten Index (Eingang 1 = 1,
Eingang 2 = 2, ...) gesetzt. Wenn alle Eingänge gleichzeitig Low sind, werden alle Ausgänge
Low und der Ausgang Fehler-Flag wird High.
Höchstwertigste mit Eingang 1 dominant
In diesem Modus werden alle Ausgänge Low, wenn Eingang 1 High ist. Dabei werden die üb-
rigen Eingänge nicht berücksichtigt. Wenn Eingang 1 Low ist, verhält sich der Funktionsblock
wie im Modus Höchstwertigste. Wenn alle Eingänge gleichzeitig Low sind, werden alle Aus-
gänge Low und der Ausgang Fehler-Flag wird High.
Wieland Electric GmbH | BA000967 | 11/2016 (Rev. E)
Logikprogrammierung – Funktionsblöcke
1 2
, Ausgang C = 2 ). Es können 2 bis 8 Eingänge konfiguriert werden. Die Anzahl
Mögliche Werte
2 bis 8
• Peak
• Höchstwertigste
• Höchstwertigste mit Eingang 1 dominant
• Mit
• Ohne
0 ,
