7.6.7
JK Flip-Flop
839473547
Funktionsblockdiagramm

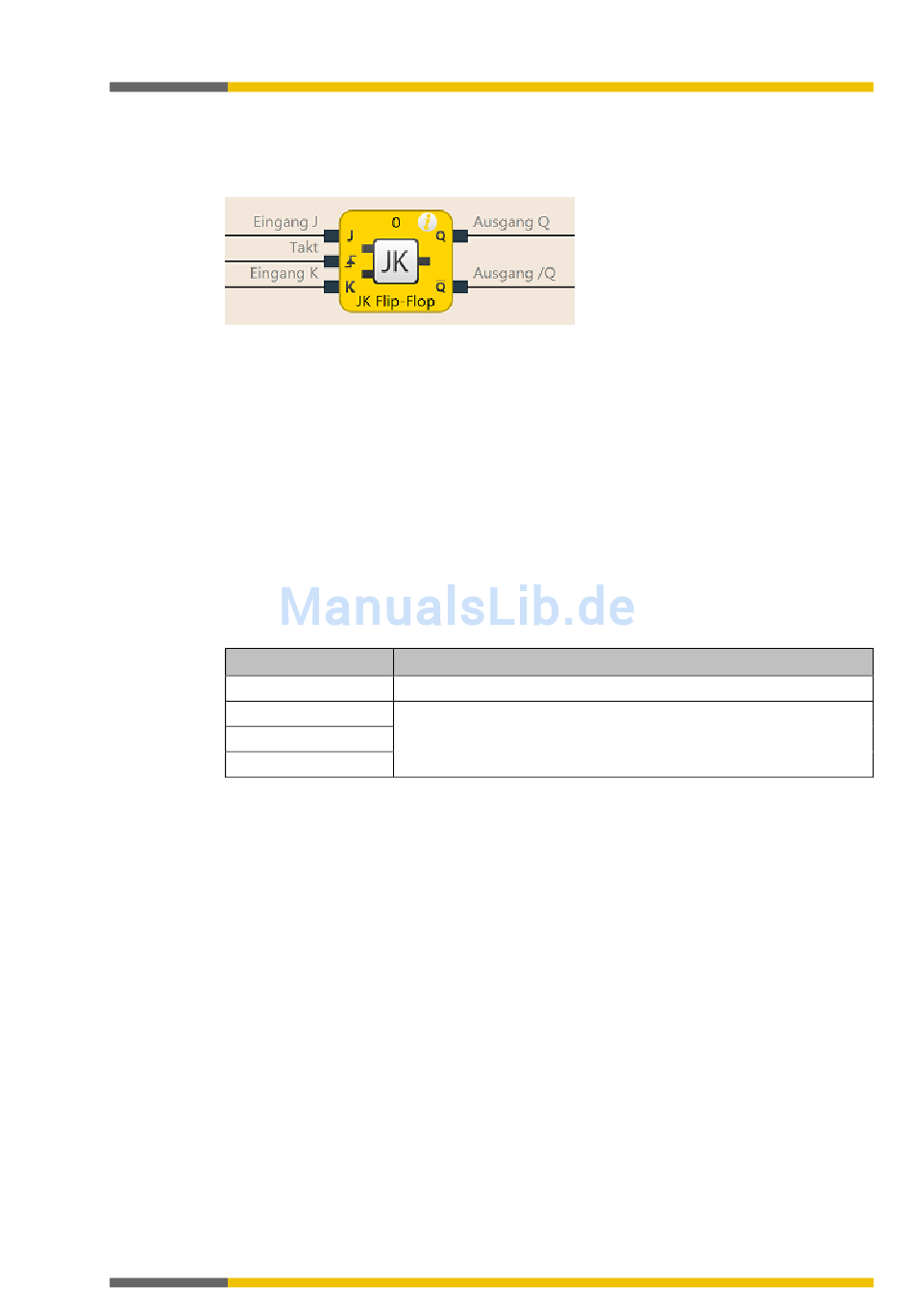

Abb. 67: Logische Anschlüsse für den Funktionsblock JK Flip-Flop
Allgemeine Beschreibung
Der Funktionsblock JK Flip-Flop hat drei Eingänge. Die Eingänge J und K wirken nur dann auf
die Ausgänge, wenn eine ansteigende Flanke am Eingang Takt erkannt wird. In diesem Fall ...
• Wenn Eingang J High und Eingang K Low ist, wird der Ausgang Q High und der Ausgang
/Q (= Q invertiert) wird Low
• Wenn Eingang J Low und Eingang K High ist, wird der Ausgang Q Low und der Ausgang
/Q wird High
• Wenn beide Eingänge Low sind, halten die Ausgänge Q und /Q den letzten Wert.
• Wenn beide Eingänge High sind, schalten die Ausgänge um, d. h. ihre letzten Werte wer-
den invertiert.
Parameter des Funktionsblocks
Tab. 40: Parameter des Funktionsblocks JK Flip-Flop
Parameter
Anzahl Ausgänge
J invertieren
Takt invertieren
K invertieren
Weitere Informationen:
Wieland Electric GmbH | BA000967 | 11/2016 (Rev. E)
Logikprogrammierung – Funktionsblöcke
Mögliche Werte
2 (Q und /Q)
Jeder Eingang dieses Funktionsblocks kann invertiert werden.
Invertieren von Eingängen [Kap. 7.4.2, S. 80]
