Simulation der Konfiguration
8.1.2 Hinzufügen von Ein- und Ausgängen
839269259
Damit in der Analyse auch Daten zu sehen sind, müssen Eingänge und Ausgänge auf den Dia-
grammteil des Logikanalysators platziert werden (Drag & Drop).
Die Eingänge und Ausgänge können mit der Maus innerhalb der Diagrammansicht in der Rei-
henfolge frei getauscht werden.
Außerdem kann das sichtbare Zeitfenster gewählt werden und die Ansicht vergrößert werden.

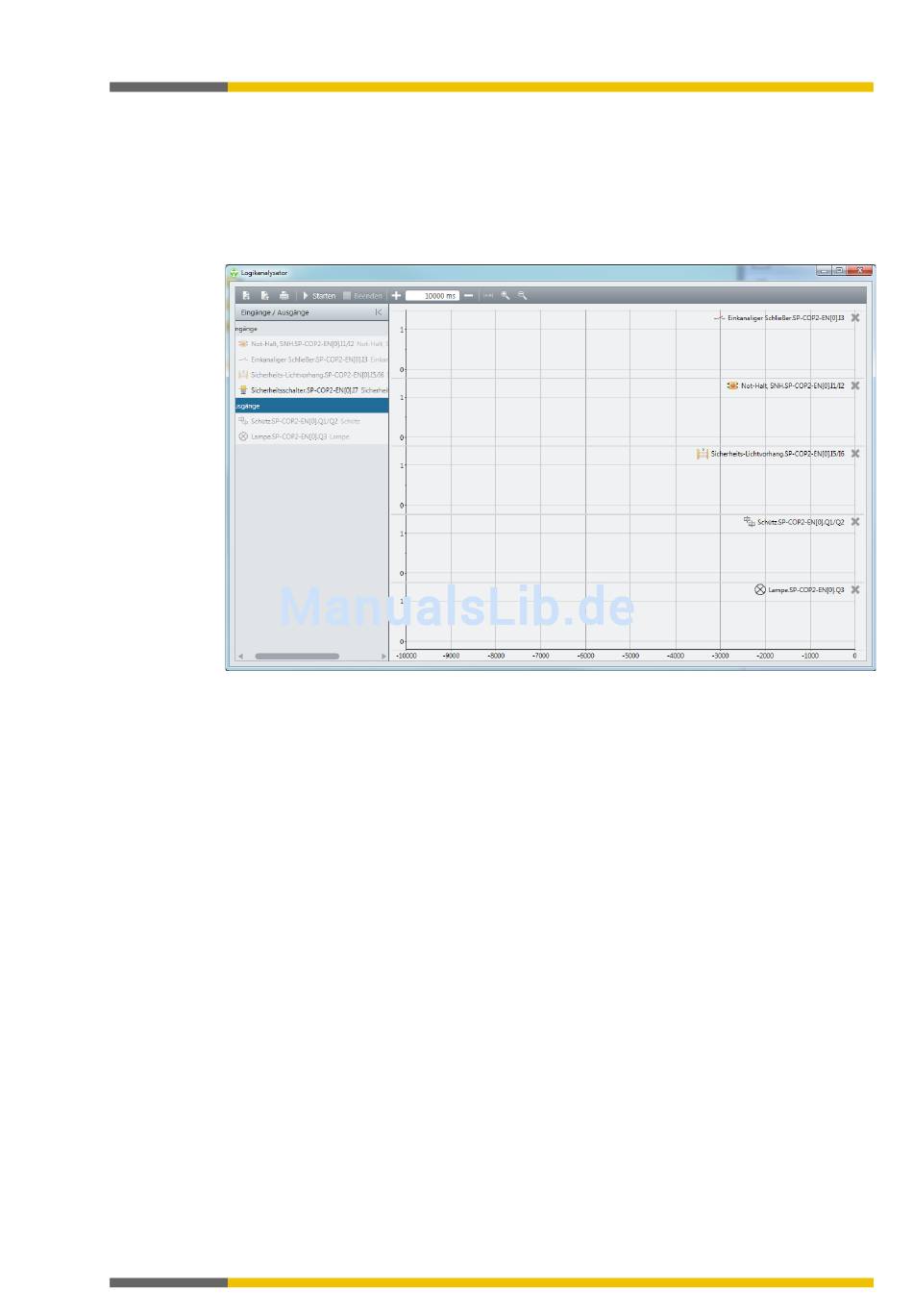

Abb. 194: Logikanalysator mit Eingängen und Ausgängen
