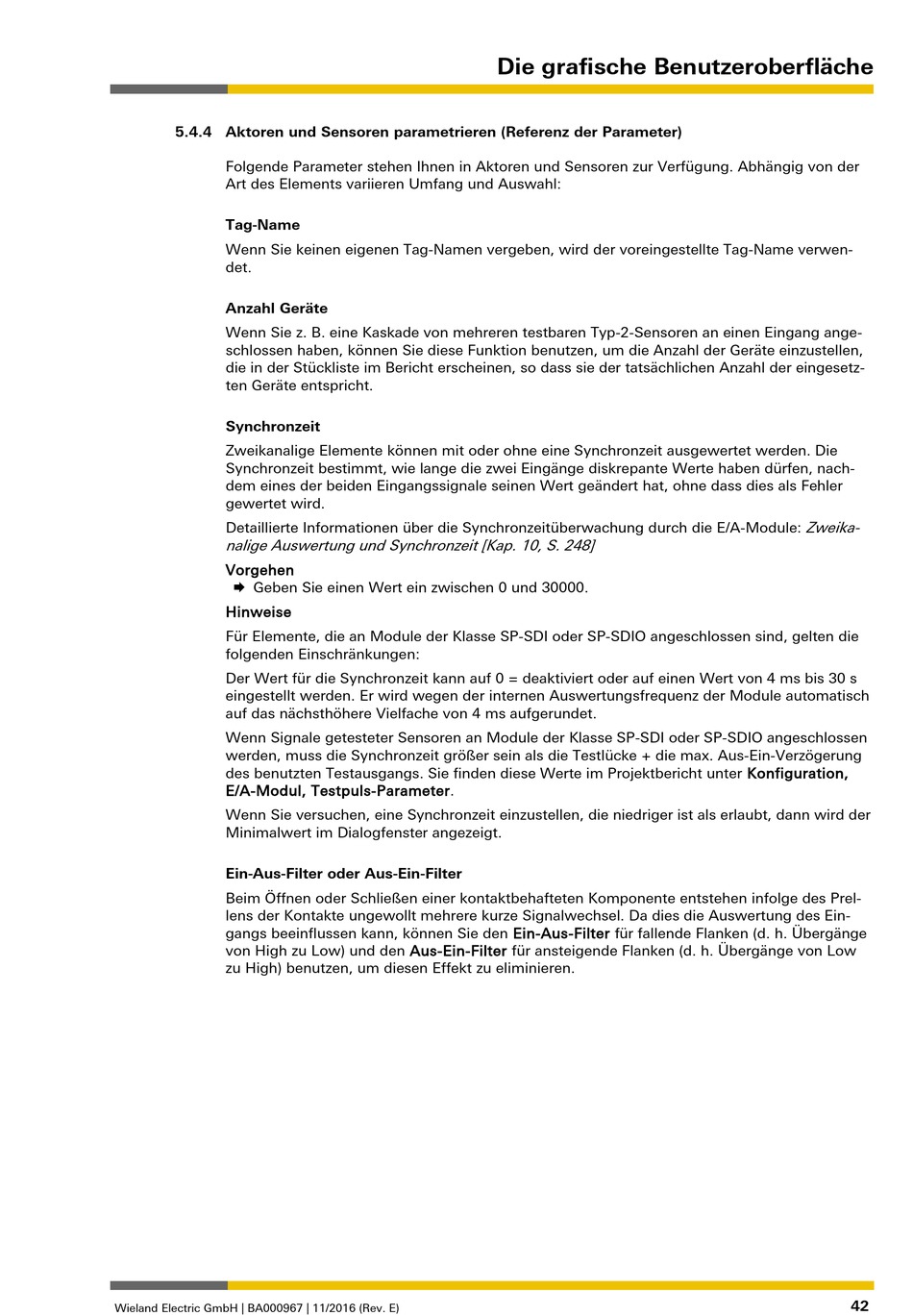

Die grafische Benutzeroberfläche
5.4.4

Aktoren und Sensoren parametrieren (Referenz der Parameter)

862931979
Folgende Parameter stehen Ihnen in Aktoren und Sensoren zur Verfügung. Abhängig von der
Art des Elements variieren Umfang und Auswahl:
Tag-Name
Wenn Sie keinen eigenen Tag-Namen vergeben, wird der voreingestellte Tag-Name verwen-
det.
Anzahl Geräte
Wenn Sie z. B. eine Kaskade von mehreren testbaren Typ-2-Sensoren an einen Eingang ange-
schlossen haben, können Sie diese Funktion benutzen, um die Anzahl der Geräte einzustellen,
die in der Stückliste im Bericht erscheinen, so dass sie der tatsächlichen Anzahl der eingesetz-
ten Geräte entspricht.
Synchronzeit
Zweikanalige Elemente können mit oder ohne eine Synchronzeit ausgewertet werden. Die
Synchronzeit bestimmt, wie lange die zwei Eingänge diskrepante Werte haben dürfen, nach-
dem eines der beiden Eingangssignale seinen Wert geändert hat, ohne dass dies als Fehler
gewertet wird.
Detaillierte Informationen über die Synchronzeitüberwachung durch die E/A-Module: Zweika-
nalige Auswertung und Synchronzeit [Kap. 10, S. 248]
Vorgehen
 Geben Sie einen Wert ein zwischen 0 und 30000.
Hinweise
Für Elemente, die an Module der Klasse SP-SDI oder SP-SDIO angeschlossen sind, gelten die
folgenden Einschränkungen:
Der Wert für die Synchronzeit kann auf 0 = deaktiviert oder auf einen Wert von 4 ms bis 30 s
eingestellt werden. Er wird wegen der internen Auswertungsfrequenz der Module automatisch
auf das nächsthöhere Vielfache von 4 ms aufgerundet.
Wenn Signale getesteter Sensoren an Module der Klasse SP-SDI oder SP-SDIO angeschlossen
werden, muss die Synchronzeit größer sein als die Testlücke + die max. Aus-Ein-Verzögerung
des benutzten Testausgangs. Sie finden diese Werte im Projektbericht unter Konfiguration,
E/A-Modul, Testpuls-Parameter.
Wenn Sie versuchen, eine Synchronzeit einzustellen, die niedriger ist als erlaubt, dann wird der
Minimalwert im Dialogfenster angezeigt.
Ein-Aus-Filter oder Aus-Ein-Filter
Beim Öffnen oder Schließen einer kontaktbehafteten Komponente entstehen infolge des Prel-
lens der Kontakte ungewollt mehrere kurze Signalwechsel. Da dies die Auswertung des Ein-
gangs beeinflussen kann, können Sie den Ein-Aus-Filter für fallende Flanken (d. h. Übergänge
von High zu Low) und den Aus-Ein-Filter für ansteigende Flanken (d. h. Übergänge von Low
zu High) benutzen, um diesen Effekt zu eliminieren.
