7.7.3 Abschaltverzögerung
839656203
Funktionsblockdiagramm

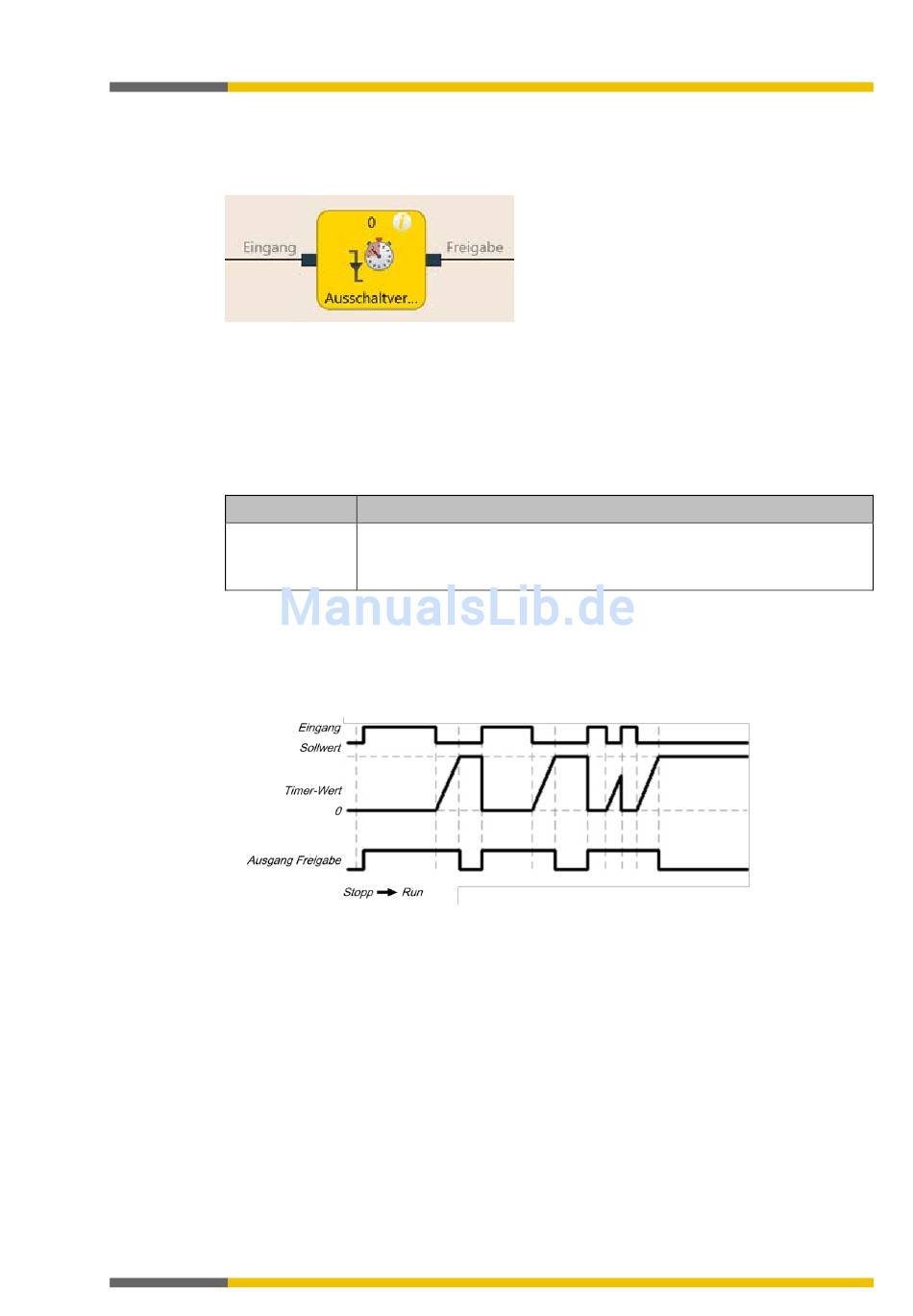

Abb. 95: Funktionsblockdiagramm für den Funktionsblock Abschaltverzögerung
Allgemeine Beschreibung
Der Funktionsblock Abschaltverzögerung verzögert das Abschalten des Ausgangs Freigabe
um eine konfigurierbare Dauer.
Parameter des Funktionsblocks
Tab. 67: Parameter des Funktionsblocks Abschaltverzögerung
Parameter
Abschaltverzöge-
rungszeit
Der Timer beginnt mit der Verzögerungssequenz bei einem Übergang des Eingangs von High
zu Low. Wenn der Timer nach der konfigurierten Zeit abgelaufen ist, wird der Ausgang Freiga-
be ebenfalls Low, vorausgesetzt der Eingang ist weiterhin Low. Wenn der Eingang High wird,
wird der Ausgang Freigabe sofort High und der Timer wird zurückgesetzt.
Ablauf-/Timingdiagramm
Abb. 96: Ablauf-/Timingdiagramm für den Funktionsblock Abschaltverzögerung
Wieland Electric GmbH | BA000967 | 11/2016 (Rev. E)
Logikprogrammierung – Funktionsblöcke
Mögliche Werte
0 bis 300 Sekunden in 10-ms-Schritten.
Wenn der Wert nicht 0 ist, muss er größer sein als die Logik-
Ausführungszeit.
