7.6 Logische Funktionsblöcke
839430283
7.6.1

NOT

839431819

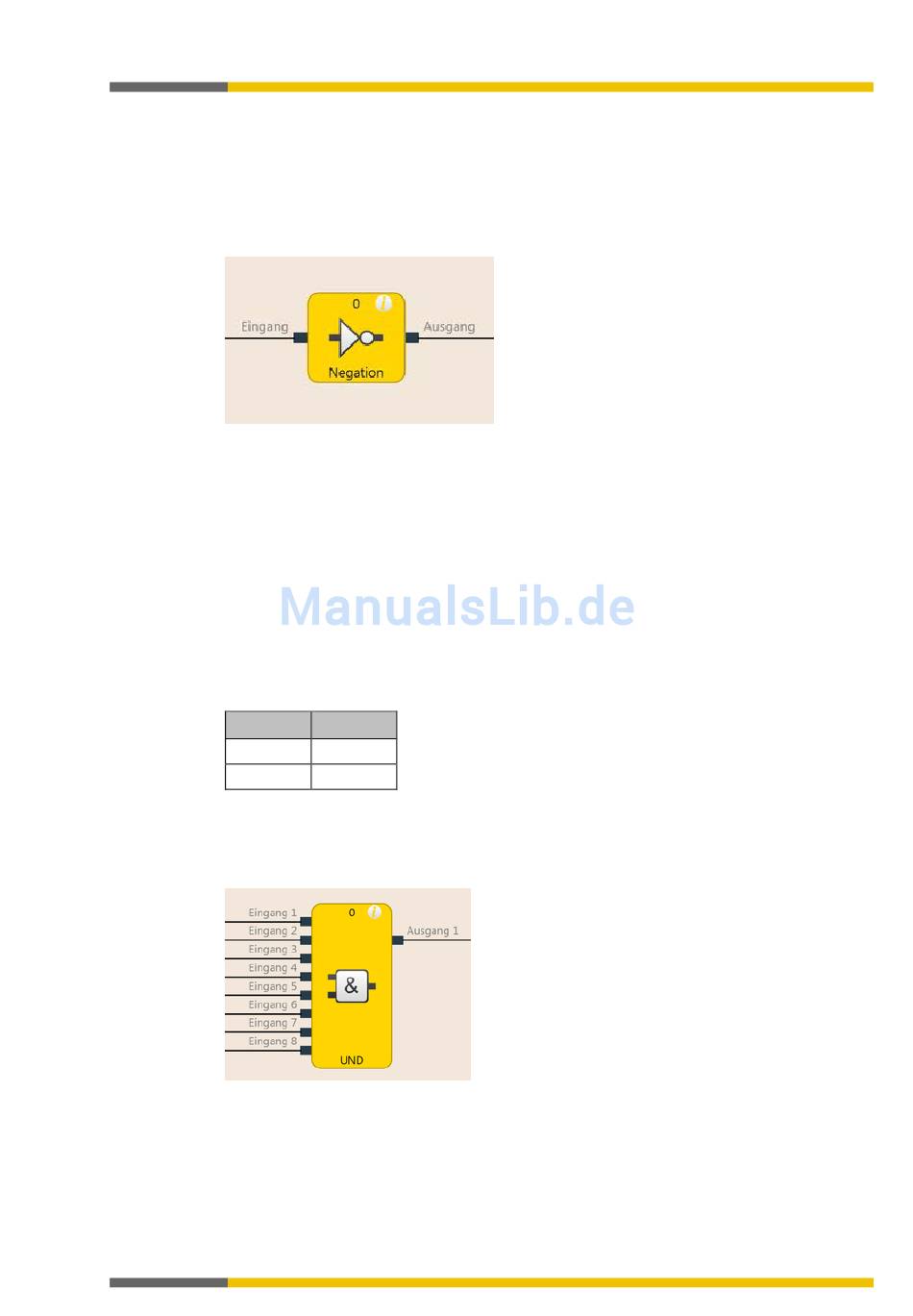

Funktionsblockdiagramm
Abb. 61: Funktionsblockdiagramm für den Funktionsblock NOT
Allgemeine Beschreibung
Am Ausgang steht der invertierte Wert des Eingangs an. Wenn der Eingang zum Beispiel High
ist, dann ist der Ausgang Low.
Wahrheitstabelle
Für die Wahrheitstabelle in diesem Abschnitt gilt:
„0" bedeutet logisch Low
„1" bedeutet logisch High
Wahrheitstabelle für NOT
Tab. 27: Wahrheitstabelle für den Funktionsblock NOT
Eingang
0
1
7.6.2

UND

839460107
Funktionsblockdiagramm
Abb. 62: Funktionsblockdiagramm für den Funktionsblock UND
Allgemeine Beschreibung
Der Ausgang ist High, wenn alle ausgewerteten Eingänge High sind. Bis zu acht Eingänge
werden ausgewertet.
Beispiel: Wenn acht Not-Halt-Taster an die Eingänge des Funktionsblocks angeschlossen sind,
dann wird der Ausgang Low, sobald einer der Not-Halt-Taster gedrückt wird.
Wieland Electric GmbH | BA000967 | 11/2016 (Rev. E)
Logikprogrammierung – Funktionsblöcke
Ausgang
1
0
