12.2 Gerätestatus und LED-Anzeigen der sicheren Ein-
/Ausgangsmodule
958986123
HINWEIS Die Anzeigen der LED MS sowie der Eingangs-LEDs I1 bis I8 sind bei den Erweiterungsmodu-
len SP-SDIO und SP-SDI identisch.
Bedeutung der Blinkcodes
Tab. 125: Legende
Symbol

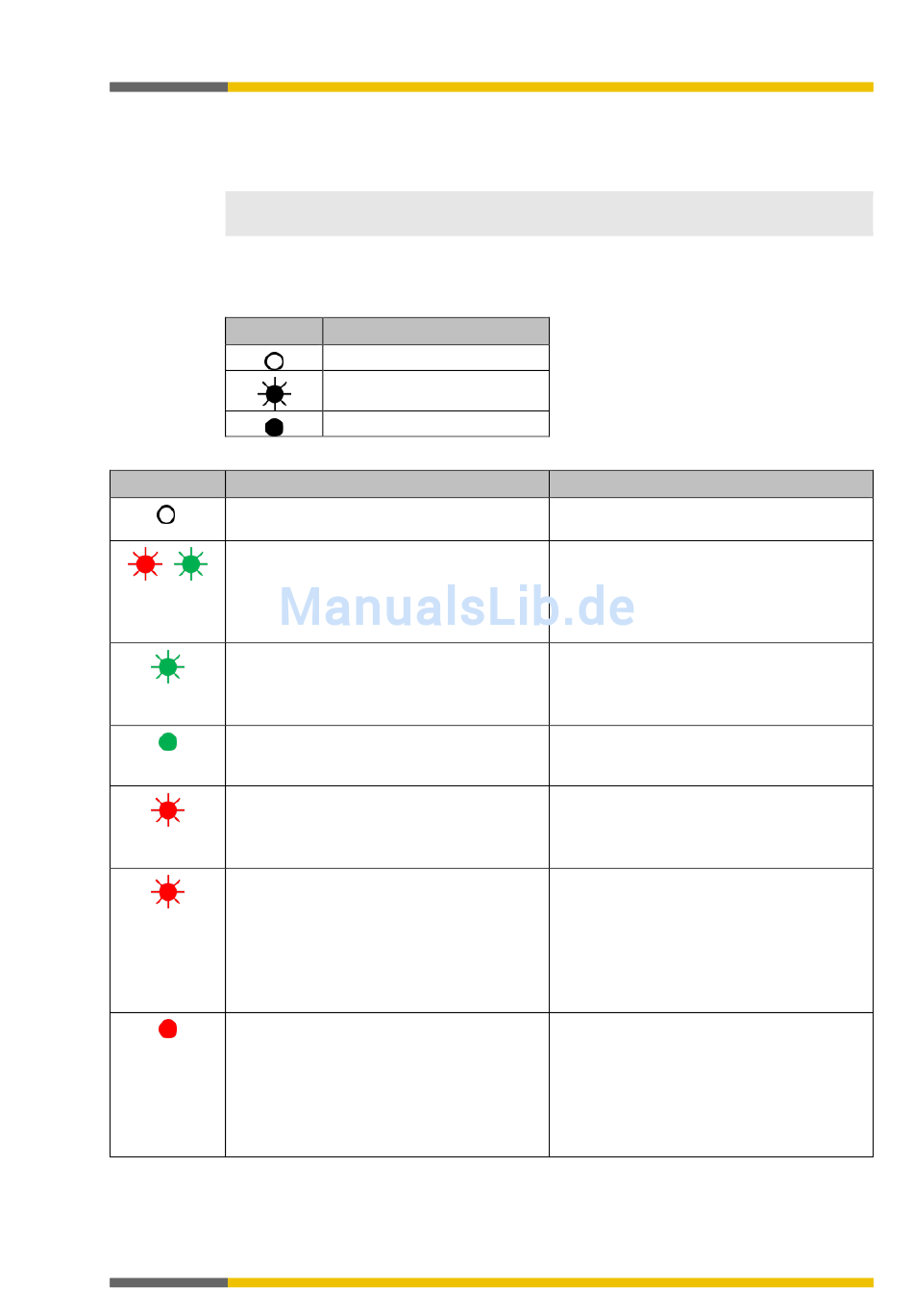

Tab. 126: Anzeigen der LED MS
LED MS Bedeutung
Versorgungsspannung außerhalb Betriebsbe-
reich
Behebbarer externer Fehler
/
Rot / Grün
blinkend (1 Hz)
System im Zustand Stop bzw. die Span-
nungsversorgung an A1 liegt außerhalb des
Bereichs von 16.8V bis 30V.
Grün blinkend
(1 Hz)
System im Zustand Run und die Spannungs-
versorgung an A1 liegt innerhalb des Bereichs
Grün
von 16.8V bis 30V.
Ungültige Konfiguration
Rot blinkend
(1 Hz)
Kritischer Fehler im System, vermutlich in
diesem Modul. Die Anwendung wurde ge-
stoppt. Alle Ausgänge sind abgeschaltet.
Rot blinkend
(2 Hz)
Kritischer Fehler im System, vermutlich in
einem anderen Modul. Die Anwendung wur-
Rot
de gestoppt. Alle Ausgänge sind abgeschal-
tet.
Wieland Electric GmbH | BA000967 | 11/2016 (Rev. E)
Bedeutung
LED aus
LED blinkt
LED leuchtet
Gerätezustände des Systems
Hinweise
Versorgungsspannung an Klemmen A1 und
A2 überprüfen.
Verkabelung der blinkenden Ein- und Aus-
gänge prüfen.
Wenn alle Ausgangs-LEDs blinken, prüfen Sie
die Versorgungsspannung der Klemmen A1
und A2 dieses Moduls.
Applikation in samosPLAN5+ starten.
Spannungsversorgung an A1 prüfen.
Spannungsversorgung aus- und wieder ein-
schalten.
Wenn auch bei mehrfacher Wiederholung der
Fehler nicht behoben ist, dann Modul tau-
schen.
Zur Eingrenzung des betroffenen Moduls die
Diagnoseanzeige in samosPLAN5+ nutzen.
Spannungsversorgung aus- und wieder ein-
schalten.
Wenn auch bei mehrfacher Wiederholung der
Fehler nicht behoben ist, tauschen Sie das
Modul aus, bei dem die rote LED blinkt (2 Hz).
Zur Eingrenzung des betroffenen Moduls die
Diagnoseanzeige in samosPLAN5+ nutzen.
