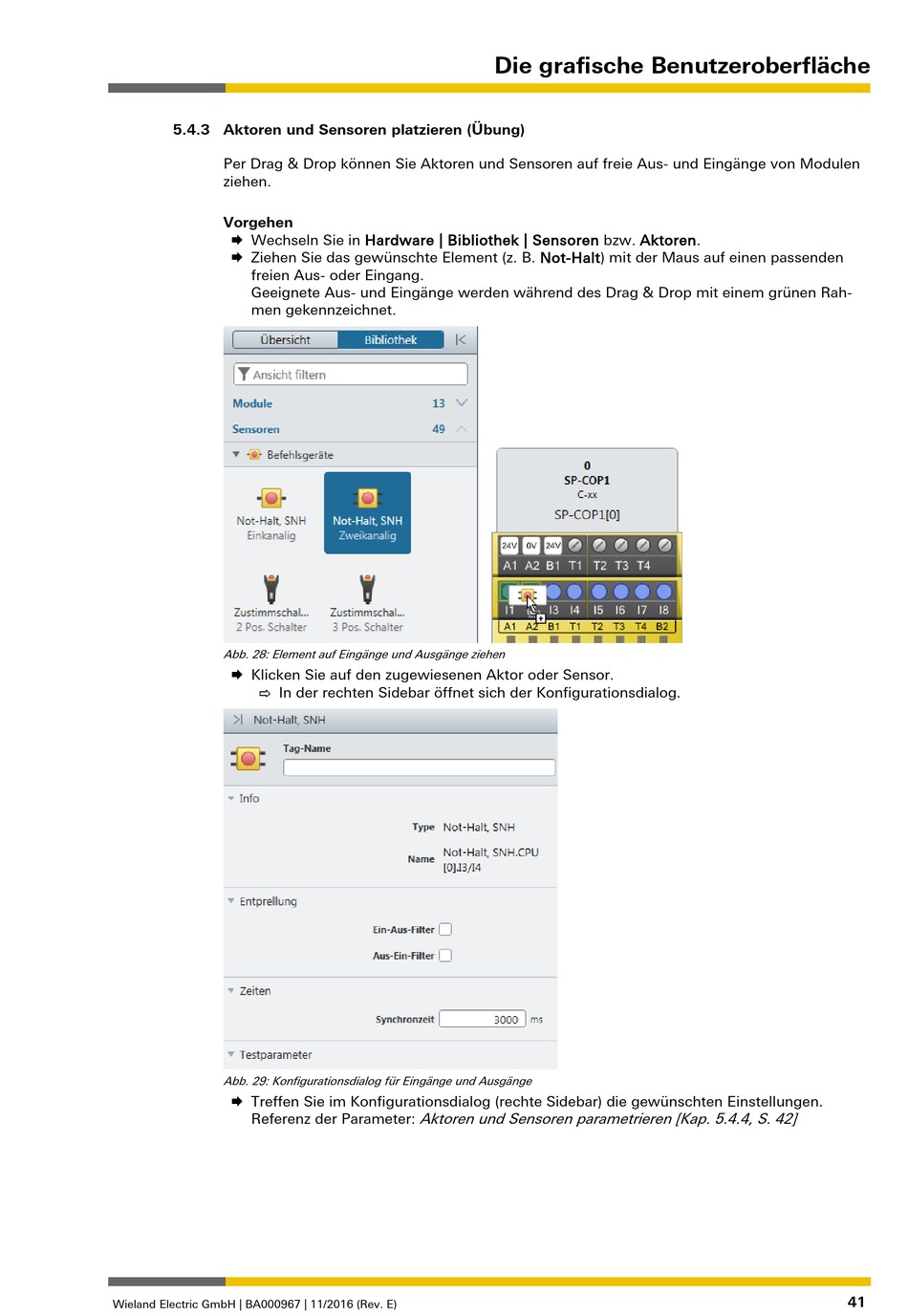

5.4.3 Aktoren und Sensoren platzieren (Übung)
862927627
Per Drag & Drop können Sie Aktoren und Sensoren auf freie Aus- und Eingänge von Modulen
ziehen.
Vorgehen
 Wechseln Sie in Hardware | Bibliothek | Sensoren bzw. Aktoren.
 Ziehen Sie das gewünschte Element (z. B. Not-Halt) mit der Maus auf einen passenden
freien Aus- oder Eingang.
Geeignete Aus- und Eingänge werden während des Drag & Drop mit einem grünen Rah-
men gekennzeichnet.
Abb. 28: Element auf Eingänge und Ausgänge ziehen
⇨ In der rechten Sidebar öffnet sich der Konfigurationsdialog.
 Klicken Sie auf den zugewiesenen Aktor oder Sensor.
Abb. 29: Konfigurationsdialog für Eingänge und Ausgänge
 Treffen Sie im Konfigurationsdialog (rechte Sidebar) die gewünschten Einstellungen.
Referenz der Parameter:
Wieland Electric GmbH | BA000967 | 11/2016 (Rev. E)
Die grafische Benutzeroberfläche
Aktoren und Sensoren parametrieren [Kap. 5.4.4, S. 42]
41
