7.7.4 Einstellbare Abschaltverzögerung
839660555
Funktionsblockdiagramm

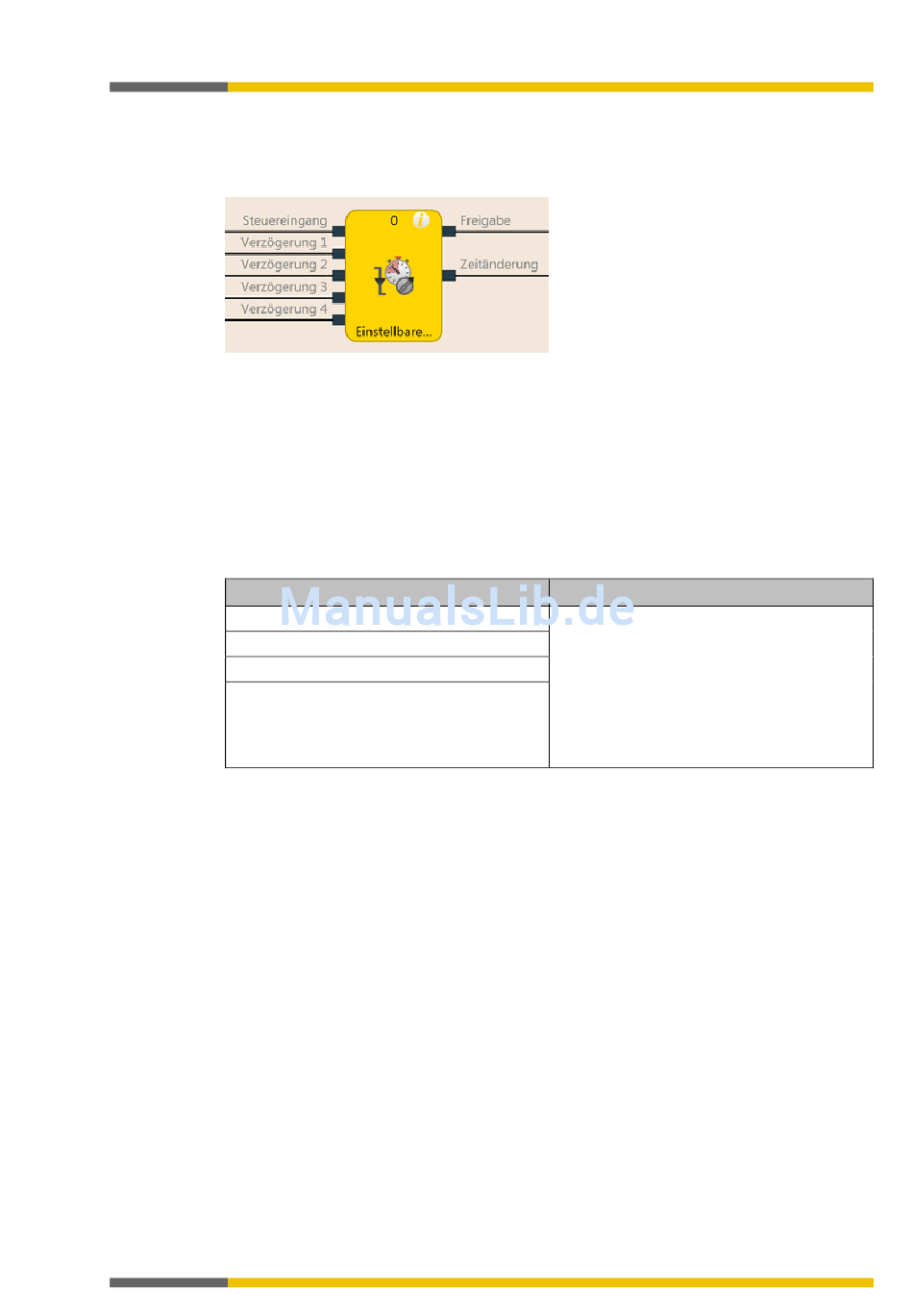

Abb. 97: Funktionsblockdiagramm für den Funktionsblock Einstellbare Abschaltverzögerung
Allgemeine Beschreibung
Der Funktionsblock Einstellbare Abschaltverzögerung verzögert das Abschalten des Ausgangs
Freigabe um eine einstellbare Dauer. Es können vier individuelle Abschaltverzögerungszeiten
konfiguriert werden, die jeweils mit Hilfe eines zugehörigen Verzögerungs-Eingangs aktiviert
werden können. Die Gesamtverzögerung ist gleich der Summe aller aktivierten Verzögerungs-
zeiten.
Parameter des Funktionsblocks
Tab. 68: Parameter des Funktionsblocks Einstellbare Abschaltverzögerung
Parameter
Verzögerung 1
Verzögerung 2
Verzögerung 3
Verzögerung 4
Der Timer beginnt mit der Verzögerungssequenz bei einer abfallenden Flanke (High zu Low)
am Steuereingang. Wenn der Timer nach der angewählten Gesamtverzögerungszeit abgelau-
fen ist, wird der Ausgang Freigabe ebenfalls Low, vorausgesetzt der Steuereingang ist wei-
terhin Low. Wenn der Steuereingang High wird, wird der Ausgang Freigabe sofort High und
der Timer wird zurückgesetzt.
Wenn während einer laufenden Verzögerungssequenz einer der Verzögerungs-Eingänge einen
anderen Wert annimmt, dann wird der Ausgang Zeitänderung High und bleibt High bis der
Steuereingang wieder High wird.
Die wirksame Gesamtverzögerungszeit hängt davon ab, welche Verzögerungs-Eingänge zu
dem Zeitpunkt High waren, als die abfallende Flanke am Steuereingang erfolgte. Das bedeu-
tet, dass eine Veränderung an den Verzögerungs-Eingängen während einer Verzögerungsse-
quenz keine Auswirkungen auf die aktuelle Verzögerungssequenz hat.
Wenn der Steuereingang während des ersten Logikzyklus nach einem Übergang vom Stopp-
Zustand zum Run-Zustand Low ist, bleibt der Ausgang Freigabe ebenfalls Low.
Wieland Electric GmbH | BA000967 | 11/2016 (Rev. E)
Logikprogrammierung – Funktionsblöcke
Mögliche Werte
0 bis 600 Sekunden in 10-ms-Schritten.
Wenn der Wert nicht 0 ist, wird der zugehöri-
ge Eingang aktiviert. In diesem Fall muss der
Wert größer sein als die Logik-
Ausführungszeit.
Die Gesamtverzögerung (Summe aller Ab-
schaltverzögerungszeiten) ist auf 600 Sekun-
den begrenzt.
