7.10.1.3

Kontaktmonitor Universalpresse

1076747403
7.10.1.3.1 Funktionsblockdiagramm

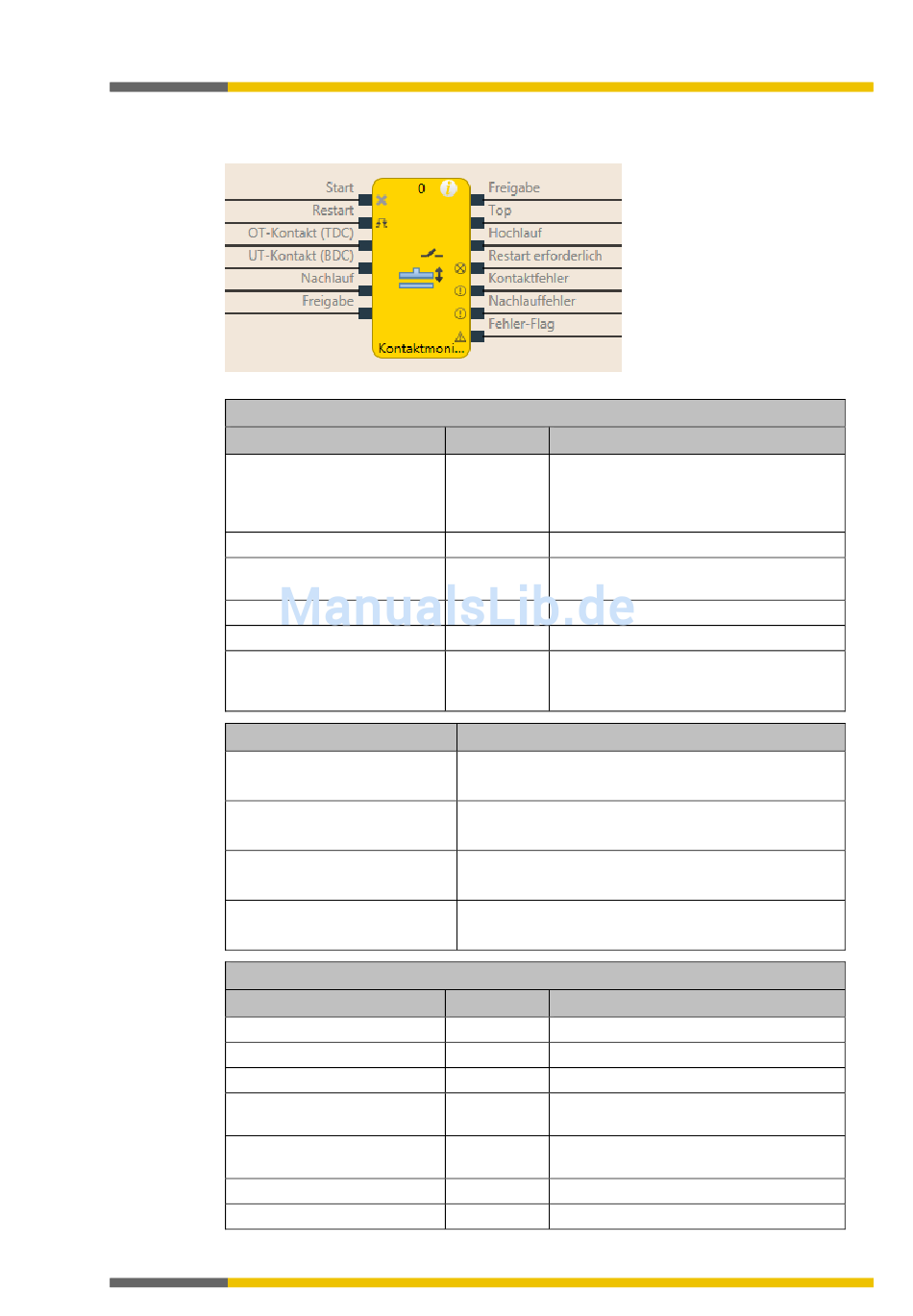

Abb. 151: Logische Anschlüsse für den Funktionsblock Kontaktmonitor Universalpresse
Eingänge
Bezeichnung
Start
Restart
OT-Kontakt (TDC)
UT-Kontakt (BDC)
Nachlaufkontakt
Freigabe
Parameter
Restart-Eingang
Hochlauf-Signale pro Zyklus
Min. Restart-Pulszeit
Fehler-Flag nutzen
Ausgänge
Bezeichnung
Freigabe
Top
Hochlauf
Restart erforderlich
Kontaktfehler
Nachlauffehler
Fehler-Flag
Wieland Electric GmbH | BA000967 | 11/2016 (Rev. E)
Logikprogrammierung – Funktionsblöcke
Typ Kurzbeschreibung
Pflicht Anschluss eines Signals das den physika-
lischen Ausgang des Pressenantriebs
steuert, z. B. der Ausgang Freigabe vom
FB Einzelhub oder Automatik.
Optional Zurücksetzen des Zustands der Presse.
Pflicht Kontakt für die Erkennung des oberen
Totpunkts.
Pflicht Kontakt für Hochlauf-Bereich.
Optional Kontakt für Nachlauf-Bereich.
Pflicht Anschluss eines Signals, das die Pres-
senbewegung stoppt, z. B. von einer
Wellenbrucherkennung
Mögliche Werte
• An: Eingang Restart aktiviert
• Aus: Eingang Restart deaktiviert
• 0-2 (z. B. Universalpresse)
• 1 (z. B. Exzenterpresse)
• 100 ms
• 350 ms
• An: Ausgang Fehler-Flag aktiviert
• Aus: Ausgang Fehler-Flag deaktiviert
Typ Kurzbeschreibung
Pflicht Freigabe des Pressvorgangs.
Pflicht Die Presse befindet sich im OT-Bereich.
Pflicht Die Presse fährt nach oben.
Pflicht Die Presse muss wegen einem Fehler
zurückgesetzt werden.
Pflicht Ungültige Reihenfolge der Kontaktsigna-
le.
Optional Ein Nachlauffehler wurde erkannt.
Optional Ein Kontakt- oder Nachlauffehler liegt vor.
