Formeln und Voraussetzungen für die Berechnung des Abstands:
L ≥ v × 2 × T
1
v × t > L
1
L < L
2 3
T
IN Lichtvorhang
Dabei ist ...
L
1
L
2
L
3
v
t
T
IN Lichtvorhang
Sensor
Hinweise
• In diesem Beispiel kann das Material entweder in beide Richtungen bewegt werden oder
es kann folgendermaßen eine festgelegte Transportrichtung definiert werden:
– Mit dem optionalen Eingang C1. Sofern verwendet, muss der Eingang C1 immer akti-
viert werden, bevor beide Muting-Sensoren des ersten Sensorpaares (z. B. A1 und A2)
High werden.
– Mit Hilfe des Konfigurationsparameters Richtungserkennung
• Die in diesem Beispiel gezeigte Anordnung der Sensoren ist für alle Arten von Sensoren
geeignet.
• Vermeiden Sie eine gegenseitige Beeinflussung der Sensoren.
• Erhöhen Sie den Schutz gegen Manipulationen und die Sicherheit mit Hilfe der folgenden
konfigurierbaren Funktionen:
– Gleichzeitigkeitsüberwachung
– Überwachung der Muting-Gesamtzeit
– Muting-Ende durch BWS
– Sequenzüberwachung
• Hinweise zur Verkabelung finden Sie hier:
Ablauf-/Timingdiagramm
Der Funktionsblock erfordert es, dass eine gültige Muting-Sequenz stattfindet. Die nachfol-
gende Abbildung zeigt ein Beispiel für eine gültige Muting-Sequenz basierend auf der Parame-
ter-Grundeinstellung für diesen Funktionsblock.

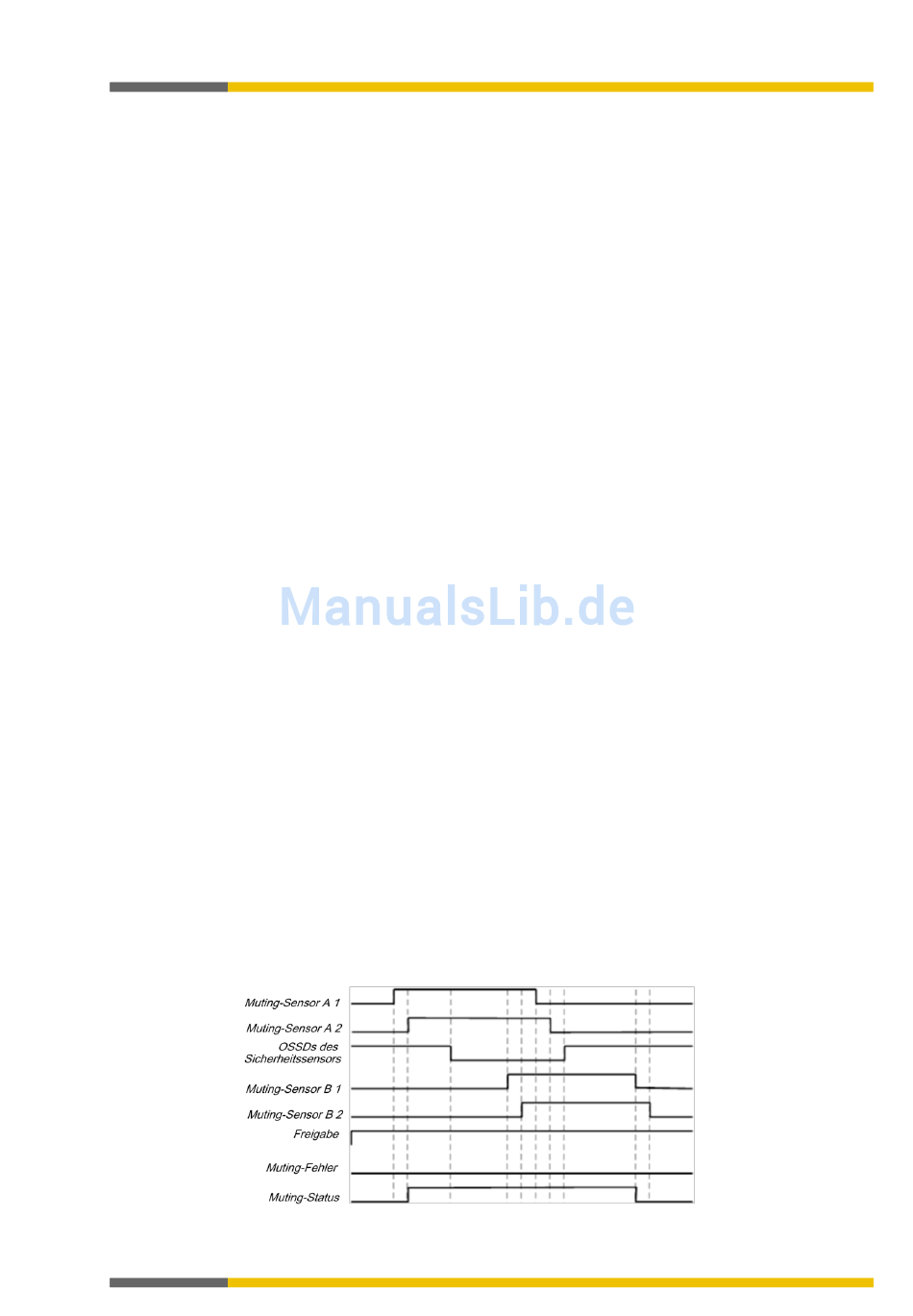

Abb. 138: Gültige Muting-Sequenz bei Benutzung der Konfigurations-Grundeinstellung
Wieland Electric GmbH | BA000967 | 11/2016 (Rev. E)
Logikprogrammierung – Funktionsblöcke
IN Muting-Sensor
+ L
3
< T
IN Muting-Sensor
Abstand zwischen den inneren Sensoren (Anordnung symmetrisch
zum Detektionsbereich der BWS)
Abstand zwischen den äußeren Sensoren (Anordnung symmetrisch
zum Detektionsbereich der BWS)
Länge des Materials in Förderrichtung
Geschwindigkeit des Materials (z. B. des Förderbands)
Eingestellte Muting-Gesamtzeit [s]
, T Ansprechzeit des Lichtvorhangs bzw. der Muting-Sensoren im sa-
IN Muting-
mosPRO-System (siehe Hardware-Handbuch, Ansprechzeiten des
Systems).
Hinweise zur Verkabelung [Kap. 7.9.3, S. 158]
164
