Wieland samos PRO Handbuch Seite 184

Eine zweite ansteigende Flanke am Eingang UT-Kontakt (BDC) startet die Aufwärtshub-Phase
nicht erneut. Dies ist der Fall, wenn der Parameter Anzahl UT-Signale pro Zyklus auf 0-2 (z. B.
Universalpresse) konfiguriert ist und die Presse sich im unteren Bereich vorwärts und rück-
wärts bewegt.

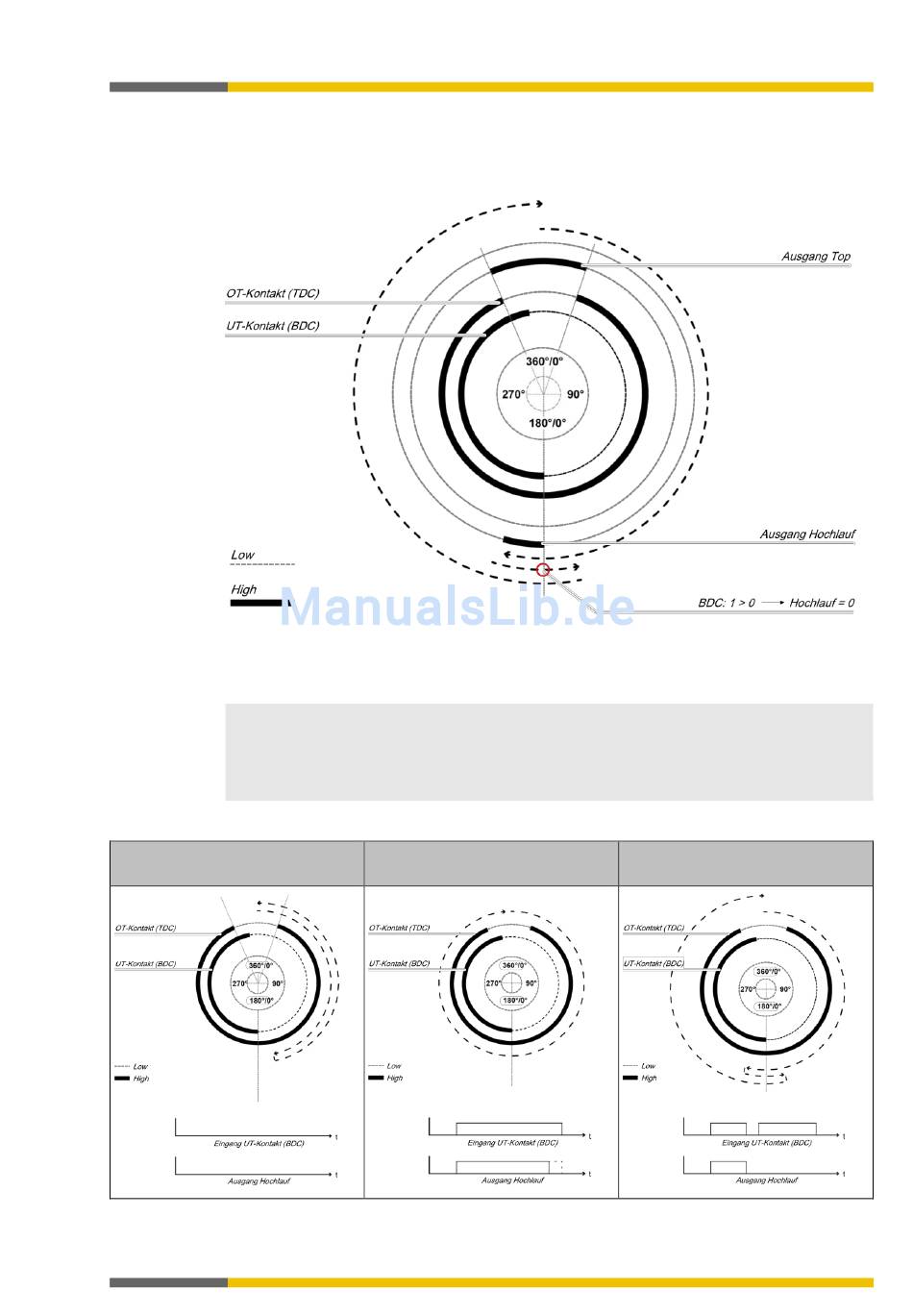

Abb. 156: Pressenzyklus für den Funktionsblock Kontaktmonitor Universalpresse mit 2 BDC-Übergängen
Wenn bei dieser Einstellung während des Zyklus überhaupt kein Puls am Eingang UT-Kontakt
(BDC) auftritt, dann bleibt der Ausgang Hochlauf während des gesamten Zyklus Low.
HINWEIS Wenn der Eingang UT-Kontakt (BDC) bereits High ist, wenn die Überwachung der Kon-
takteingänge beginnt (z. B. während des ersten Logikzyklus, nach dem Rücksetzen eines
Fehlers), dann bleibt der Ausgang Hochlauf während des ersten Logikzyklus Low. Der nächs-
te Übergang von Low zu High am Eingang UT-Kontakt (BDC) wird erst akzeptiert, wenn
zuvor ein Übergang von High zu Low am Ausgang Top erfolgt ist.
In den folgenden Abbildungen sind die unterschi edlichen Pr ess vorgäng en mit 0, 1 und 2 U T-Kontaktabfolgen darges tellt.
Tab. 105: Timingdiagramme für 0, 1 und 2 UT-Kontakt (BDC)-Signale pro Zyklus
0 UT-Kontakt (BDC)-Signal pro
Zyklus
Wieland Electric GmbH | BA000967 | 11/2016 (Rev. E)
Logikprogrammierung – Funktionsblöcke
1 UT-Kontakt (BDC)-Signal pro
Zyklus
2 UT-Kontakt (BDC)-Signale pro
Zyklus
